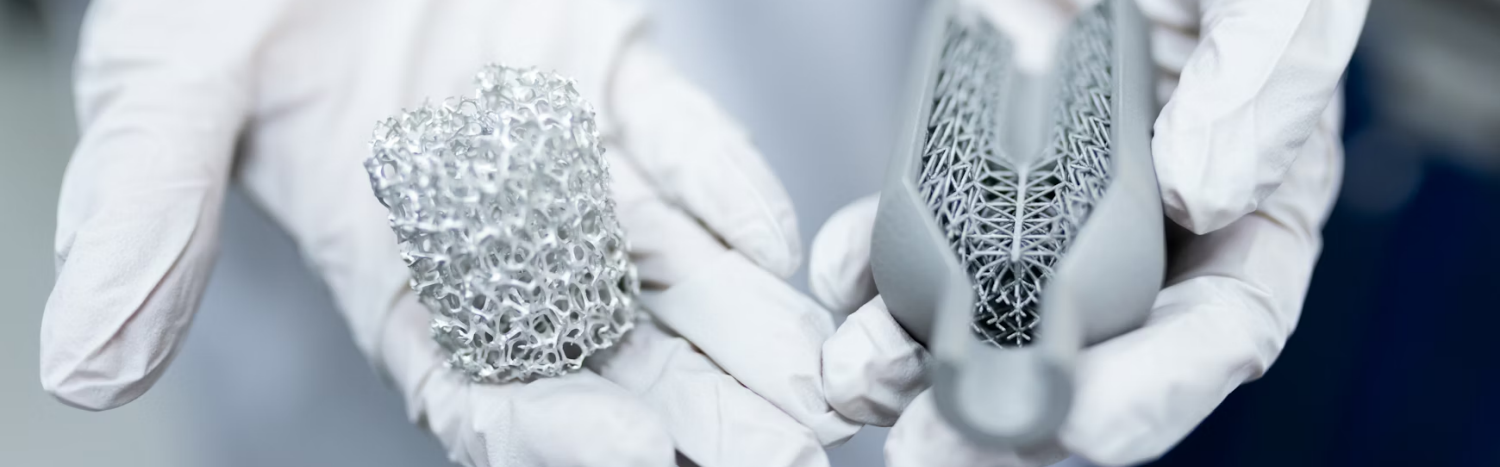

メタル3D印刷金型: マシンは投資に値するですか?

何十年もの間、CNC加工とEDMは金型製造のバックボーンでした。 ただし、製品の設計がより複雑になり、速度の向上に対する市場の要求が高まるにつれて、これらの従来の方法は、特にリードタイムと設計の柔軟性において壁にぶつかりつつあります。

これは、メタル3D印刷 (特にSLMとDMLS) が業界を変革する場所です。 このテクノロジーは、部品の正確な輪郭に従う複雑な共形冷却チャネルを有効にすることで、生産サイクルを20〜40% 削減し、ツールのリードタイムをわずか5〜7日に圧縮することを約束します。 ただし、これらのパフォーマンスの飛躍には大きな値札が付いています。

これは、究極の業界のジレンマにつながります。根本的な効率の向上は、急な先行投資を正当化するのでしょうか。 金属3D印刷は金型作成のために本当に価値がありますか?

1.従来の方法と金属3D印刷: 比較分析

何十年もの間、金型製造は、CNC機械加工、EDM、WEDMなどの従来のサブトラクティブ製造方法に依存してきました。 これらのプロセスは十分に確立され、非常に正確で、業界全体で信頼されています。 標準的な金型の形状と安定した生産要件のために、それらは信頼できる結果を提供し続けます。 ただし、市場の需要が進化するにつれて、これらの方法の制限を無視することはますます困難になっています。

限られたデザインの自由

従来のサブトラクティブプロセスは、ツールのアクセシビリティによって本質的に制約されます。 コンフォーマル冷却チャネル、湾曲した通路、格子構造、または密閉された空洞などの複雑な内部機能は、切削工具とEDM電極が物理的に到達できる領域しか処理できないため、製造が不可能なことがよくあります。 その結果、金型設計者は、形状を簡素化したり、冷却レイアウトを妥協したりすることを余儀なくされ、最適な金型性能よりも機械加工性を優先します。

長いリードタイム

従来の金型製造には、粗加工、半仕上げ、電極の設計と製造、EDM処理、熱処理、最終仕上げなど、複数の連続したステップが含まれます。 各ステップには、個別のセットアップ、アライメント、および検査が必要です。 これらのプロセスにより、金型のリードタイムが大幅に長くなり、メーカーが迅速に対応することが困難になります。

非効率的な素材の使用

サブトラクティブ製造は、特大の金属ブロックから始まり、最終的な形状を実現するために材料のかなりの部分を除去します。 金型製造では、これはしばしば、高価値の鋼または合金の大部分がチップおよびスクラップに変わることを意味する。 一部の材料はリサイクルできますが、特にプレミアムモールド鋼や特殊合金を使用する場合は、原材料のコスト、機械加工時間、および廃棄物の取り扱いが高いままです。

遅い反復サイクル

多くの場合、設計を変更するには、機械加工プロセスの主要部分を再起動し、コストを増加させ、検証を遅らせる必要があります。 金型の設計がより複雑になり、製品のライフサイクルが短くなると、これらの制約はコスト、速度、および競争力に直接影響します。

なぜ金属3D印刷を採用するのですか?

材料を切り取る代わりに、金属製の3D印刷部品が追加で形成されます。これにより、根本的に異なる設計と製造ロジックが可能になります。 このシフトはいくつかの重要な利点をもたらします。

より複雑なジオメトリ

金属3D印刷は、複雑な外部形状と内部構造をサポートします-空洞表面の正確な部分の輪郭に従う真の共形冷却チャネル、スパイラルヘリックス、ハニカムラティス、トポロジーに最適化されたリブ、多孔質の通気ゾーン、0.4までの超薄型壁などmm、 ドラフト角度がゼロの内部アンダーカット-従来のCNC加工、深穴掘削、またはEDM方法では実現することは不可能または非常に困難 (そして高価) です。

急速なプロトタイピング

時間は金型作りのお金です。 従来の金型製造と比較して、金属3Dプリンターは金型のリードタイムと製造サイクルを劇的に削減します。 場合によっては、サイクルタイムを20〜40% 短縮できるため、プロトタイピング、設計検証、および反復が高速化され、真の競争上の優位性につながります。

高精度と一貫した品質

メタル3D印刷は、高い寸法精度 (最大 ± 0.05mm) と優れた再現性を実現します。 金型を層ごとに正確に構築することにより、複数の部品にわたって一貫した品質を保証します。ゆがみ、収縮、または熱応力によって引き起こされる欠陥を軽減します。生産期間中、厳しい公差を維持します。

より高い材料利用

従来の金型製造方法とは異なり、金属3D印刷は必要な場所にのみ材料を堆積させ、無駄を大幅に削減します。 これは、高コストの合金を使用する場合に特に有利であり、材料利用率が80〜85% 以上に達することを可能にします。これは、複雑な金型の大幅なコスト削減につながります。

軽量デザインと延长金型寿命

トポロジーの最適化と内部構造設計により、強度を損なうことなく金型を軽量化できます。 重量を減らすと、取り扱いが改善され、使用中の機械的ストレスを減らすことでカビの寿命が長くなります。

交換ではなく、目標を遵守する

金属3D印刷は、従来の機械加工に完全に代わるものではないことに注意することが重要です。 代わりに、それは補完的な技術として機能します。 実際には、多くのメーカーがハイブリッドアプローチを採用しています。

• 重要な金型インサートは、金属3D印刷を使用して作成されます。
• 標準的な金型コンポーネントは、CNCまたはEDMを使用してまだ機械加工されています。

この組み合わせにより、メーカーはコスト、パフォーマンス、および生産効率のバランスをとることができます。各テクノロジーを使用して、最大の価値を実現します。

金型作成方法の比較表

2.金型作成のための金属3D印刷から最も恩恵を受ける業界はどれですか?

金型製造用の金属3D印刷は、複雑な設計、迅速な反復、または高性能要件が一般的である業界で特に価値があります。 主要セクターは次のとおりです。

2.1自動車 & レーシング

• 射出成形部品用工具のラピッドプロトタイピング
• 少量部品と複雑な内装または外装部品の生産

利点: 新しいモデルの発売のためのリードタイムの短縮と設計の反復の高速化

2.2家電

• 公差が厳しい小さくて複雑な部品用の金型
• 頻繁に製品を更新するためのラピッドプロトタイピングを有効にします

メリット: ペースの速い製品サイクルをサポートし、工具コストを削減

2.3医療機器

• カスタムまたは少量の医療用コンポーネント
• 生体適合性プラスチックと複雑な形状のための金型

利点: 高精度と再現性、規制コンプライアンスに不可欠

2.4航空宇宙 & 航空

• コンフォーマル冷却チャネルを備えた軽量で複雑な部品の製造
• 小型バッチ、高性能コンポーネント用の金型

利点: 高い熱および機械的要件を持つサポート材料

2.5工業用機器 & ロボティクス

• 機能プロトタイプまたは特殊な機器部品用の少量型

利点: 材料の無駄を最小限に抑えながら、迅速な反復とテストを可能にします

2.6消費財 & ライフスタイル製品

• 複雑でカスタマイズされたデザイン (アイウェア、ハイエンド包装、小さな装飾品など)

利点: 迅速な製品開発とデザインの自由をサポート

3.金属3D印刷でどのような材料を処理できますか?

金属3Dプリンターは、さまざまな金属を処理できるため、金型製造用途に非常に用途が広くなります。 金型製造用途では、次の材料が業界標準です。

3.1ツールスチール

射出成形金型およびダイカスト金型に一般的に使用される工具鋼は、高い硬度、耐摩耗性、および熱安定性を提供します。 金属3D印刷は、CNC加工だけでは実現が困難または不可能な、工具鋼型に複雑な空洞と内部冷却チャネルを生成する可能性があります。

3.2アルミニウム合金

軽量で熱伝導性のあるアルミニウム合金は、ラピッドプロトタイピングや少量の金型製造に最適です。 それらはより速い構築と冷却時間を可能にし、メーカーが設計の検証と反復を加速するのを助けます。

3.3コバルトクロム合金 (Co-Cr)

卓越した強度、耐食性、および高温性能で知られているコバルトクロム合金は、航空宇宙、医療機器、およびその他の高性能アプリケーションで広く使用されています。 具体的には、銅合金は工具鋼の5〜10倍の熱伝導率を提供します。 メタル3D印刷により、素材の完全性を維持しながら、正確で複雑な形状が可能になります。

3.4ステンレス钢

多用途で耐食性のあるステンレス鋼は、汎用工具や過酷な環境にさらされる金型など、さまざまな金型に適しています。 3D印刷ステンレス鋼は、一貫した部品品質を保証し、複雑な内部機能をサポートします。

3.5ニッケルベースの合金

ニッケル合金は優れた高温耐性を提供し、高温金属のダイカストや特殊な産業用途などの要求の厳しい熱プロセスで使用される金型に適しています。

4.メタル3D印刷機を購入する前に考慮すべきこと

メタル3D印刷システムに投資する前に、テクノロジーがビジネスモデル、生産ニーズ、および長期戦略と本当に一致しているかどうかを評価することが重要です。 以下の要因は、投資が実際のROIを提供するか、それとも十分に活用されていない資産になるかを主に決定します。

4.1アプリケーションフィット

金属3D印刷は、複雑な金型インサート、共形冷却、および低〜中量の生産に優れています。 金型のほとんどがシンプルで標準化されており、大量である場合、従来のCNCおよびEDMはより費用効果が高いままである可能性があります。

自問してみてください:

• あなたの金型は冷却の非効率または長いサイクル時間に苦しんでいますか?
• 内部機能はパフォーマンスや品質を制限していますか?
• 顧客はより速いターンアラウンドまたは頻繁な設計変更を要求しますか?

4.2生産量と使用率

メタル3DプリンターのROIは、実行頻度と密接に関係しています。

• 高い使用率 (連続挿入生産、プロトタイピング、内部ツール) により、回収時間が短縮されます。
• 低い使用率はROIを大幅に拡張し、経済的リスクを高めます。

多くの成功した採用者は、1つの金型プロジェクトだけでなく、複数の製品ラインまたは部門でマシンを使用することにより、投資を正当化します。

4.3ポスト処理能力

メタル3D印刷はワンステップソリューションではありません。

以下を説明する必要があります。

• 熱処理
• CNC仕上げ
• 表面研磨
• 品質検査

コスト、リードタイム、品質を管理するには、社内の後処理 (または信頼できるパートナー) を持つことが不可欠です。

4.4材料とコスト構造

粉末材料はバルクストックよりも高価ですが、添加剤製造:

• 無駄を減らす
• 不要な材料除去を排除
• 高価値の合金のために特に経済的です

キログラムあたりの粉末価格だけでなく、インサートあたりの材料費を理解することが重要です。

4.5スキルとワークフローの統合

実装を成功させるには以下が必要です。

• 添加剤設計 (DfAM) の専門知識
• プロセスパラメータの最適化
• デザイン、製造、QAのチーム間コラボレーション

適切なトレーニングとワークフロー計画がなければ、テクノロジーの利点は簡単に失われます。

5.メタル3D印刷は投資に値するか?

簡単な答えは次のとおりです。はい-ただし、適切な条件下でのみです。

メタル3D印刷は、従来の金型製造方法の普遍的な代替品ではありません。 代わりに、特定の価値の高いシナリオに影響を与えるツールです。

次の場合、投資する価値があります。

• コンフォーマル冷却の恩恵を受ける複雑な金型またはインサートを製造します
• あなたは低から中の生産量で働きます
• 廃棄物削減が重要な価値の高い材料を使用します
