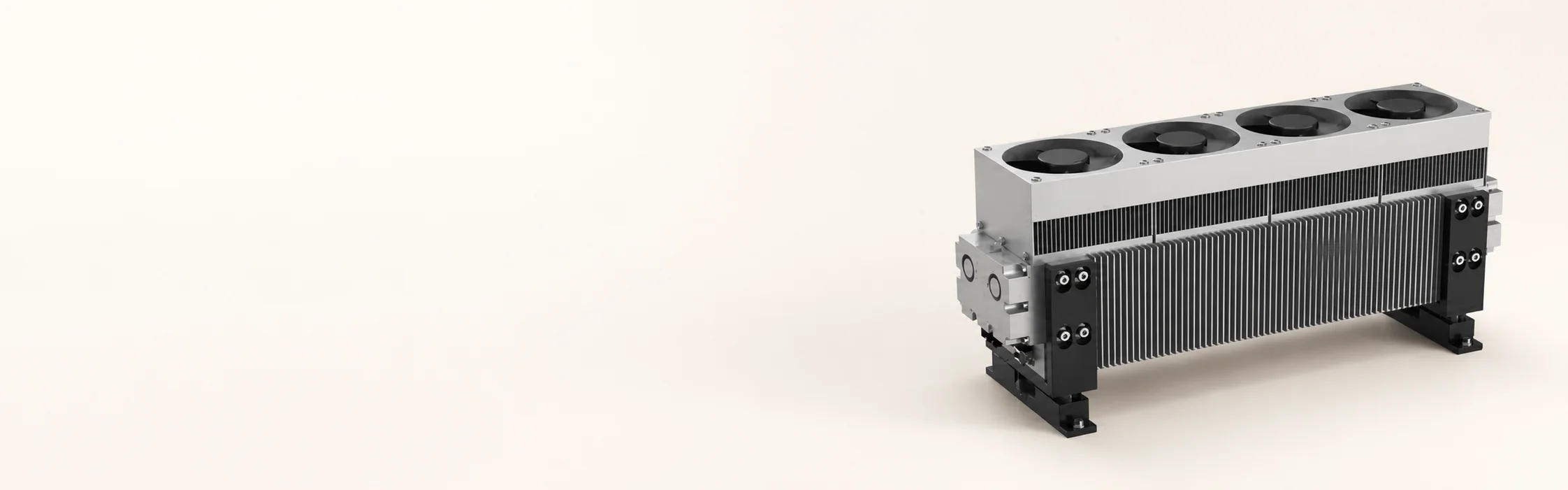

How to Extend the Lifespan of an RF Laser Tube?

RFレーザーチューブは、多くの高精度切断、彫刻、およびマーキングシステムのコアコンポーネントです。 そのパフォーマンスと信頼性は、生産品質、処理の一貫性、および長期的な運用効率に直接影響します。

この記事では、RFレーザーチューブの寿命を定義するもの、つまりRFレーザーチューブを短縮または延長する要因、および動作寿命を最大化するために使用できる実用的な方法について説明します。 Coherent、SPT、Iradion、または別のRFレーザーチューブブランドを使用している場合でも、適切なメンテナンスと操作の習慣は、長期的なコストを削減しながら一貫したパフォーマンスを維持するのに役立ちます。

1をクリックします。RFレーザーチューブ寿命を理解する

RFレーザーチューブの寿命は、製造日や設置日ではなく、累積運転時間によって定義されます。 マシンが何年もアイドル状態のままで、レーザーが50時間しか使用されていない場合、チューブは使用可能な寿命を50時間しか消費していません。

固定カウントダウンではなく、RFレーザーチューブの寿命は統計的パフォーマンスメトリックとして理解する必要があります。 これは、電力またはビームの品質が生産要件を下回る前に、チューブが安定した出力を提供できる平均動作時間数を表します。

終末期が突然の失敗として現れることはめったにありません。 代わりに、通常は徐々に発生します。多くの場合、出力電力の減少、ビーム特性の不安定さ、または処理の一貫性の低下などです。 これらの変化は、内部電極、RFコンポーネント、および密封されたCO2ガス混合物の自然な劣化に起因する可能性があります。

2をクリックします。RFレーザーチューブの寿命を短くするものは何ですか?

RFレーザーチューブは長期的で安定した動作のために設計されていますが、実際の耐用年数は不利な動作条件によって大幅に短縮される可能性があります。 最も一般的な寿命制限要因は、通常、レーザーの使用、電力供給、冷却、および日常生産での維持方法に関連しています。

2をクリックします。1過度の熱応力

熱は、RFチューブの劣化の主な要因の1つです。 不十分な冷却、不安定なクーラント温度、または気流の遮断により、内部コンポーネントが最適な熱範囲外で動作する可能性があります。

高温に長時間さらされると、電極の摩耗が加速し、RF回路が劣化し、密閉されたCO2ガス混合物が不安定になる可能性があります。 時間が経つにつれて、これはより速い電力損失とより低い処理一貫性につながる可能性があります。

2をクリックします。2積極的なデューティサイクルと継続的なハイパワー操作

レーザーを高出力で長時間中断することなく実行すると、熱負荷と電気負荷の両方が増加します。 RFチューブは産業用に設計されていますが、適切な休息サイクルなしで一貫して最大出力近くで動作すると、内部の老化を加速させることができます。

これは、冷却システムが長期間限界に近づく可能性がある高スループットの生産環境で特に重要です。

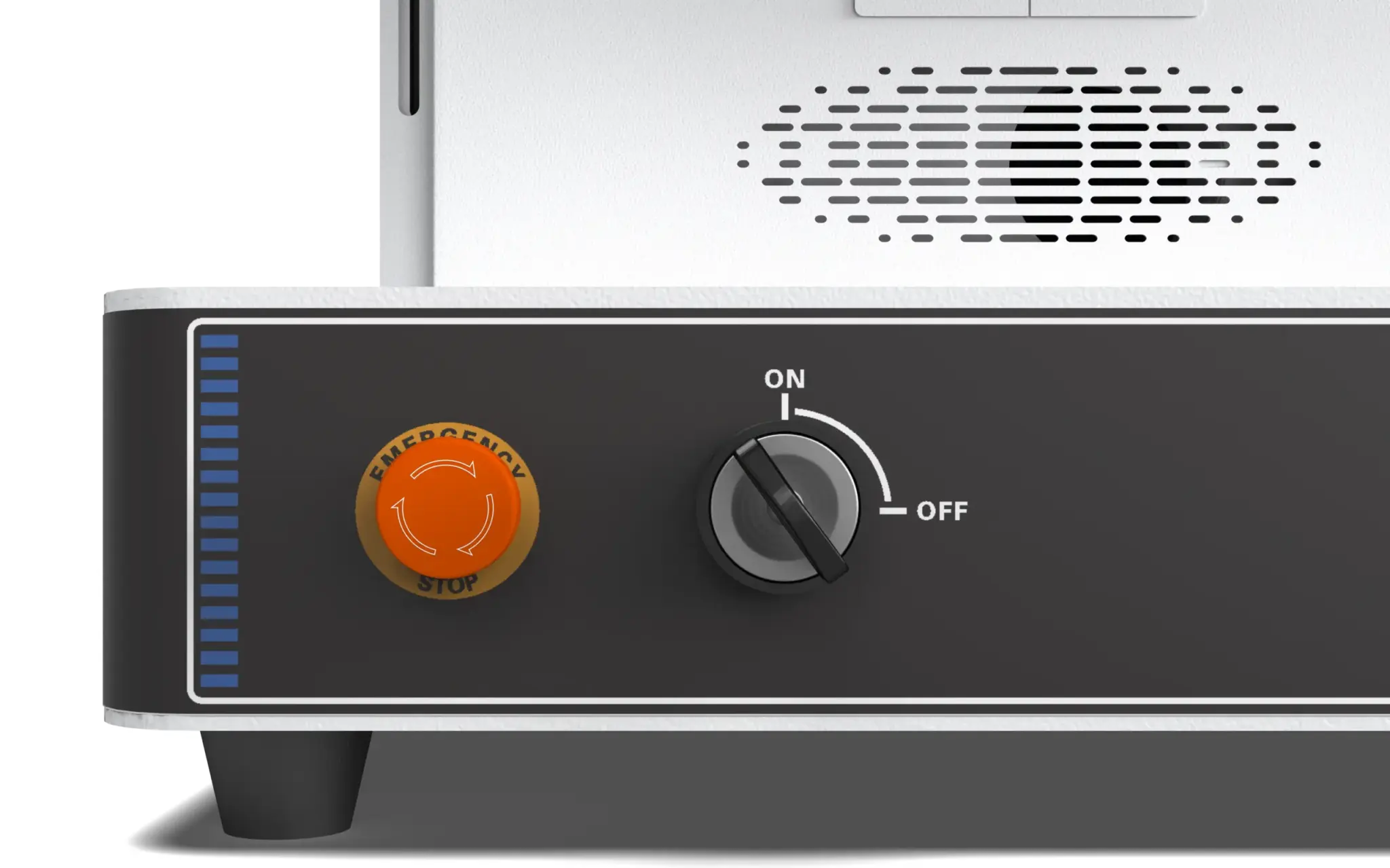

2をクリックします。3頻繁なパワーサイクリング

短い間隔でレーザーのオンとオフを繰り返し回すと、熱膨張と収縮のストレスが発生します。 これらの急激な温度変化は、内部アライメントおよびRF安定性に影響を及ぼし、徐々に性能低下に寄与する。

時折のパワーサイクリングは避けられませんが、過度のオンオフサイクリングは可能な限り最小限に抑える必要があります。

2をクリックします。4不安定または低品質の電源

RFレーザー管は、電気的安定性に非常に敏感である。 電圧変動、不十分な接地、または近くの機器からの電気ノイズは、RFコンポーネントに継続的なストレスをかける可能性があります。

時間の経過とともに、電気的不安定性はチューブの寿命を短くし、レーザーが高出力レベルで動作していなくても、内部RFモジュールの早期故障の一因となる可能性があります。

2をクリックします。5汚染された運用環境

ほこり、オイルミスト、腐食性の煙、高湿度は、レーザーシステムとその冷却コンポーネントに影響を与える可能性があります。 環境汚染は、放熱を損ない、電気絶縁を低下させ、コネクタやRFコンポーネントの腐食のリスクを高める可能性があります。

時間が経つにつれて、この間接的なストレスは、RFレーザーチューブの有効寿命を短くし、機械全体の信頼性を低下させる可能性があります。

3をクリックします。RFレーザー管の寿命を延ばす方法

永遠に続くものはありませんが、適切なメンテナンスと操作の規律があれば、RFレーザーチューブはベースライン定格よりもはるかに長く信頼できるパフォーマンスを提供できます。

3をクリックします。1効果的な熱管理を維持する

内部RF増幅器によって生成されるRFパワーの一部のみが実際のレーザ出力になる。 残りの電力の大部分は熱に変換されます。 この熱が効果的に管理されないと、チューブ内に蓄積し、動作温度が推奨範囲を超える可能性があります。

過度の熱は、ビーム品質を低下させ、RFレーザーチューブの寿命を縮める可能性があります。 安定した温度を維持するために、RFレーザーチューブには、モデルの電力と設計に応じて、空冷または水冷システムが装備されています。

詳細について RF CO2レーザーのパワー変換効率をクリックします。

メンテナンス要件は、 冷却方法をクリックします。

3をクリックします。1をクリックします。1空冷システム

空冷システムは、低出力RFレーザーチューブで一般的に使用されています。 安定したパフォーマンスをサポートするには、次のことをお勧めします。

3をクリックします。1をクリックします。2水冷システム

水冷システムは、より効率的な放熱のために、高出力RFレーザーチューブで使用されます。 メンテナンス手順は次のとおりです。

水冷RFレーザーシステムの場合、外部冷却システムはメーカーの要件を満たす必要があります。 以下の参照値は、SPTの推奨事項に基づいています。

水冷RFレーザーシステムの参照冷却要件。

追加の冷却および凍結防止ステップについては、これを参照してください 冷却温度とフリーズ緩和ガイドをクリックします。

3をクリックします。2デューティサイクルとワークロードを最適化

チューブの開始と停止のたびに、急速な加熱と冷却が発生し、電極、シール、およびガス混合物にストレスがかかる可能性があります。 不要なサイクリングを最小限に抑えることで、累積摩耗を減らすことができます。

3をクリックします。3電源と電源設定の安定化

RFレーザーチューブには、指定された電圧と電流の範囲内で一貫した安定した電源が必要です。 電力の変動や推奨設定外の操作は、内部コンポーネントにストレスを与える可能性があります。

定格電圧と電流はメーカーによって異なるため、チューブに規定されている特定のガイドラインを常に参照してください。 これらのガイドラインは、推奨される動作電圧、最大出力、およびデューティサイクル制限を定義しており、安全で信頼性の高い動作のために厳密に従う必要があります。

次のことをお勧めします。

3をクリックします。4最適な運用環境を維持する

RFレーザーチューブは、清潔で乾燥した安定した環境で最高のパフォーマンスを発揮します。 安定した操作を支えるため:

3をクリックします。5光パスの整合性を維持する

手入れの行き届いた光学システムは、RFレーザーチューブへの不必要なストレスを防ぎ、安定した出力を保証するのに役立ちます。 通常のタスクには以下を含める必要があります。

3をクリックします。6チューブを定期的に監視し、維持する

一貫した監視とメンテナンスは、RFレーザーチューブの性能を追跡し、信頼性の高い操作をサポートします。 主な慣行は次のとおりです。

4をクリックします。結論

RFレーザーチューブは耐久性がありますが、摩耗の影響を受けません。 内部の経年劣化は避けられませんが、冷却、デューティサイクル、電源、動作環境、光路の完全性、および定期的な監視に注意を払うことで、RFレーザー光源の寿命を大幅に延ばすことができます。

一貫したレーザー切断、彫刻、またはマーキング品質に依存しているユーザーにとって、良好なメンテナンスはオプションではありません。 これは、チューブの性能を保護し、ダウンタイムを減らし、長期的な運用コストを下げる最も効果的な方法の1つです。
