最高のヒュームエクストラクターを選択する方法: 2026購入ガイド

目に見えない空中汚染物質は、現代のワークスペースにおける最大の安全性とメンテナンスの課題の1つです。 レーザー彫刻店、溶接エリア、電子機器組立ステーション、3D印刷ワークスペース、実験室、または小規模な制作スタジオのいずれを運営している場合でも、危険な煙、微粒子、煙、臭い、揮発性有機化合物が発生する可能性があります。

開いている窓や基本的なファンだけに頼るだけでは通常十分ではありません。 抽出不良は、オペレーターの快適さに影響を与え、機械内の残留物を増やし、フィルターや光学の寿命を短くし、ワークスペースの管理を困難にする可能性があります。 適切に選択されたヒューム抽出器は、発生源で汚染物質を捕捉し、効果的にろ過し、よりクリーンで、より安全で、より専門的な作業環境をサポートするのに役立ちます。

しかし、市場には非常に多くのヒューム抽出システムがあるため、適切なものを選択すると混乱する可能性があります。 このガイドでは、ヒューム抽出器とは何か、なぜ重要なのか、利用可能なタイプ、実際に重要な仕様、およびヒューム抽出器をアプリケーションに一致させる方法について説明します。

1をクリックします。ヒューム抽出器とは何ですか?

煙探知器、空気ろ過システム、または局所排気換気ユニットとも呼ばれる発煙器は、はんだ付け、溶接中に発生する煙、微粒子、化学蒸気などの空中汚染物質を捕捉、ろ過、除去するように設計された特殊なシステムです。レーザー彫刻、レーザー切断、3D印刷、 化学的仕事、および同様のプロセス。

最新のヒューム抽出器は通常、多段式ろ過を使用します。 プレフィルターはより大きな粒子を捕捉し、HEPAまたは高効率粒子フィルターは細かいほこりや煙の粒子を捕捉し、活性炭フィルターは臭気、ガス、VOCの低減に役立ちます。 アプリケーションに応じて、システムには、火花保護、特殊化学媒体、フィルターモニタリング、および高静圧ファンも含まれる場合があります。

ヒューム抽出器は、軽量作業用のコンパクトなデスクトップユニット、ワークショップ用のポータブル床置きユニット、固定ワークステーション用の抽出アームシステム、または大規模な生産施設用の集中型ダクトシステムです。 正しい選択は、汚染物質の種類、煙の量、捕獲距離、ワークスペースのレイアウト、およびメンテナンスの期待によって異なります。

2をクリックします。なぜ高品質のヒュームエクストラクターに投資するのですか?

高品質のヒューム抽出器は、悪臭を取り除くことだけではありません。 オペレーターの保護、機械の汚染の削減、よりクリーンなワークスペースのサポート、長期的なメンテナンスコストの削減に役立ちます。 ビジネス、学校、スタジオ、制作チームにとって、より安全で信頼性の高いワークフローの重要な部分です。

2をクリックします。1オペレーターの健康を守る

レーザー切断、はんだ付け、溶接、樹脂印刷などのプロセスにより、煙、VOC、微粒子、臭気、その他の空気中の汚染物質が放出される可能性があります。 これらの汚染物質を発生源の近くに捕捉することは、曝露を減らし、日常業務中の快適性を向上させるのに役立ちます。

2をクリックします。2高価な機械の寿命を延ばす

空中汚染物質も機器に影響を与える可能性があります。 粘着性のある残留物、細かいほこり、および腐食性の煙が、レーザーレンズ、ミラー、回路基板、レール、ベルト、ファン、およびその他の敏感な部品に落ち着く可能性があります。 適切な抽出システムは、残留物の蓄積を減らすのに役立ち、時間の経過とともにより安定した機械性能をサポートします。

レーザーユーザーにとって、煙や粒子が光学系、切断品質、彫刻の一貫性、メンテナンス頻度に影響を与える可能性があるため、適切な排気とろ過が特に重要です。 レーザー固有のガイダンスについては、 レーザー排気システムガイド と レーザーマシン安全ガイドをクリックします。

2をクリックします。3よりクリーンでプロフェッショナルなワークスペースを維持する

効果的なろ過は、周囲の表面の臭い、ほこり、煙、残留物を減らすのに役立ちます。 これは、閉鎖されたスタジオ、教室、小売生産スペース、およびユーザーが機械の近くで作業する小さなワークショップで特に重要です。

2をクリックします。4職場の安全性とコンプライアンスをサポート

多くの職場では、室内の空気の質、オペレーターの露出、およびプロセス関連の煙を責任を持って管理する必要があります。 適切に選択されたヒューム抽出システムは、内部の安全基準、施設の要件、およびよりクリーンな日常業務をサポートできます。

3をクリックします。タイプのヒューム抽出システム

気流、フィルターグレード、および価格を比較する前に、まずワークフローに適合するヒューム抽出器のタイプを決定します。 軽いはんだ付けには小さなデスクトップユニットで十分ですが、レーザー切断のセットアップには通常、より強力な気流、より良いろ過、および直接エンクロージャー接続が必要です。

3をクリックします。1ベンチトップとポータブルヒュームエクストラクター

ベンチトップおよびポータブルヒューム抽出器は、ワークステーション上またはその近くにあるコンパクトで自己完結型のユニットです。 ほとんどの場合、内蔵ファンを使用して小さなフィルタースタックから煙を引き出し、ろ過された空気を部屋に戻します。

• 最適な用途: 手はんだ付け、PCB修理、ジュエリー製造、ネイルサロン、光接着作業、小規模3D印刷、および光レーザー彫刻。
• 長所: 低い先行コスト、容易な取付け、高い携帯性、およびプラグアンドプレイ操作。
• 短所: 限られたキャプチャ範囲、より小さなフィルター、およびレーザー切断や溶接などの高煙アプリケーションのためのより低い容量。
• 典型的な仕様: 50-150 CFM、1-3ろ过ステージ、および45-60 dB。

3をクリックします。2抽出アーム

抽出アームは、壁に取り付けられた、天井に取り付けられた、またはベンチに取り付けられたアームで、端にフードまたは漏斗があります。 それらはファンとフィルターのユニットまたは集中ダクトシステムに接続し、発生源の近くで煙を捕捉します。

• 最適な用途: 固定ワークステーション、電子機器製造、歯科実験室、軽工業用はんだ付けライン、および実験室作業。
• 長所: ベンチトップユニット、ハンズフリーのポジショニング、フレキシブルなワークステーションのレイアウトよりもリーチが良い。
• 短所: 取り付けが必要で、正しいフードの位置に大きく依存し、オペレーターがフードをソースの近くに置いていない場合、重いヒューム負荷に対して効果が低くなる可能性があります。
• 典型的な仕様: アーム用の100-300 CFM、3-7フィートのアームリーチ、およびフード直径の6-10。

3をクリックします。3工業用および床置き抽出器

工業用床置き抽出器は、より重い用途向けに設計された大容量ユニットです。 それらはしばしば作業エリアの近くに配置され、フレキシブルホースを使用して1つ以上の抽出ポイントに接続されます。

• 最適な用途: レーザー切断と彫刻、溶接、プラズマ切断、重いサンディング、研削、および大判3D印刷エンクロージャー。
• 長所: より高い気流、より強い静圧、より大きなフィルター、および高煙プロセスへのより良い適合性。
• 短所: より大きなフットプリント、より重い重量、より高いノイズ、およびより高い先行コスト。
• 典型的な仕様: 200〜1,200 CFM、3〜5個のろ過ステージ、および高デューティーモーター。

3をクリックします。4集中およびダクト抽出システム

集中型システムは、ダクトを使用して、複数の捕捉ポイントから1つの大きなろ過または排気システムに煙をルーティングします。 このセットアップは通常、複数のワークステーションまたは継続的な生産を備えた施設向けに設計されています。

• 最適な用途: マルチステーション生産施設、クリーンルーム、研究所、および大規模な製造フロア。
• 長所: 多くのステーションでうまくスケーリングし、作業エリアからファンの騒音を取り除き、大規模な施設でのステーションごとのメンテナンスを減らすことができます。
• 短所: 高い設置コスト、ダクトの要件、エンジニアリング作業、および施設のレイアウトが変更された場合の柔軟性の制限。
• 典型的な仕様: 500-5,000 CFMシステムレベルの気流、カスタムろ過、および建物に統合された設置。

比較表: 一般的なヒューム抽出システムタイプとその典型的なアプリケーション。

4をクリックします。主要なヒューム抽出器の仕様の説明

スペックシートは、すべてのヒューム抽出器を印象的に見せることができます。 重要なのは、実際の使用で各仕様が何を意味するのか、そして値が現実的な動作条件下で測定されるかどうかを理解することです。

4をクリックします。1気流率

通常CFMまたはm ³/hで測定される気流速度は、システムが移動できる空気の量を示します。 これはバイヤーが比較する最初の数字の1つですが、評価がインストールされたフィルターで測定されたかどうかわからない場合は誤解を招く可能性があります。

単純な部屋レベルの気流推定値は、1時間あたりの空気の変化を使用して計算できます。

メトリック単位では、式は次のようになります。

さまざまなワークスペースサイズと煙負荷の気流範囲を参照します。

ヒント: 気流を実際のアプリケーションに一致させます。 自由空気気流とフィルターされた気流は同じではありません。 あるメーカーが自由空気気流をリストし、別のメーカーがフィルターをインストールした気流をリストしている場合、比較は等しくありません。

4をクリックします。2キャプチャ速度とキャプチャゾーン

キャプチャ速度は異なります。 これは、煙、煙、ほこり、または臭いが実際に抽出システムに引き込まれている時点での対気速度を指します。 高い気流数は必ずしも強力な実世界の捕捉を意味するわけではないので、これは重要である。 入口がヒューム源から離れすぎている、ホースが長すぎている、ノズルの位置が悪い、またはキャプチャフードが作業エリアに適していない場合、抽出器の気流が大きい場合でも、ヒュームが部屋に逃げる可能性があります。定格。

ユーザーにとって、キャプチャ速度はより実用的な質問に答えます。抽出器は、ワークスペースに広がる前に煙を引き離すことができますか?

一般的に言えば、捕捉点がヒューム源に近いほど、煙と臭いを制御することが容易になる。 たとえば、十分に密閉されたエンクロージャーと適切に接続された排気ポートを備えたレーザーマシンは、煙をより効率的に抽出器に誘導できます。 開いた作業エリア、大きなカッティングベッド、または急上昇する煙を生成するプロセスには、通常、より強力な捕捉性能とより優れた気流制御が必要です。

次の表は、さまざまなアプリケーションでキャプチャ速度要件を比較するための実用的なリファレンスを示しています。

比較表: さまざまなヒューム抽出シナリオの実用的なキャプチャ速度参照。

キャプチャゾーンとは、煙をシステムに引き込むことができる有効領域を指します。 煙源の非常に近くに配置された小さな入口は、集中した発煙点に対してうまく機能する可能性があります。 より大きな作業領域では、処理ゾーン全体をカバーするために、より広いフード、より良いエンクロージャー設計、またはより強力な吸引が必要になる場合があります。

ヒューム抽出器を比較するときは、最大気流定格を確認するだけではありません。 また考慮してください:

• 煙が生成される場所: 密閉されたレーザーマシン、オープンワークステーション、溶接テーブル、はんだ付けベンチ、または印刷エリア
• 抽出ポイントをどれだけ近くに配置できるか: より近いキャプチャは通常より良いパフォーマンスを意味します
• 働く区域のサイズ: より広いエリアには、より広く安定したキャプチャゾーンが必要です
• プロセスのタイプ: レーザー切断、レーザー彫刻、溶接、および大量の煙のアプリケーションは、通常、軽い臭気制御よりも強力なキャプチャが必要です
• 排気の道: 長いホース、曲がり、小さなダクトサイズ、および詰まったフィルターは、実際の吸引力を減らすことができます
• システムがフィルター荷重として吸引を維持するかどうか: フィルターがほこりや粒子を徐々に集めるので、優れた抽出器は効果的であり続けるはずです

つまり、ヒュームエクストラクターを選択するときは、仕様シートの最大の気流数だけでなく、マシンサイズ、アプリケーション強度、ダクトセットアップ、フィルター負荷条件に一致するシステムを探してください。

4をクリックします。3ろ过ステージとフィルタータイプ

高品質のヒューム抽出器は、複数のろ過段階を使用する必要があります。 各ステージは、異なるタイプの汚染物質をターゲットとし、下流のフィルターを保護します。

一般的なヒューム抽出器フィルタータイプとその主な機能。

注: HEPA濾過は粒子用である。 ガスや蒸気を除去しません。 プロセスでレーザー気化アクリル、はんだフラックス、樹脂ガス、接着剤蒸気などの臭気やVOCが発生する場合は、活性炭または適切な気相ろ過も必要です。

レーザー加工のために、実用的なろ过スタックは、通常、プレフィルター、粒子フィルター、および活性炭フィルターを含む。 溶接または研削などの火花発生用途では、火花保護またはプレセパレーターも必要とされることがある。

4をクリックします。4静圧

静圧は、抽出器がフィルター、ホース、肘、ダクトの長さ、および機械の囲いからの抵抗に対してどれだけうまく気流を維持するかを表します。 フィルターとダクトを取り付けると、自由空気の気流が良好なヒューム抽出器が大幅な性能を失う可能性があるため、これは重要です。

レーザーマシンの場合、抽出器はマシンのエンクロージャー、フレキシブルホース、フィルタースタック、場合によっては外部ダクトから空気を引き出す必要があるため、静圧は特に重要です。 適切な静圧を備えたより強力なファンは、実際の操作中に安定した煙除去を維持するのに役立ちます。

4をクリックします。5ノイズレベル

小規模なワークショップ、スタジオ、学校、オフィスに隣接する制作スペースでは、騒音レベルが重要です。 多くのユーザーは、長期的な快適さのために65 dB以下で動作するシステムを好みますが、許容可能なレベルは環境とアプリケーションによって異なります。

4をクリックします。6フィルター寿命と総所有コスト

購入する最も安いヒューム抽出器は、常に所有するのが最も安いとは限りません。 フィルターの交換コスト、フィルターの寿命、エネルギー使用、およびメンテナンス作業は、時間の経過とともに総コストに強く影響する可能性があります。

システムを比較するときは、営業時間内のフィルター寿命、完全な交換用フィルターセットの価格、およびユニットにフィルター飽和インジケーターまたは差圧センサーがあるかどうかを確認してください。

4をクリックします。7ビルド品質と認証

ヒューム抽出器は、ほこり、熱、振動、および化学物質にさらされている環境で、毎日何時間も実行できます。 耐久性のあるハウジング、信頼性の高いモーター、密閉されたフィルターコンパートメント、およびアクセス可能なメンテナンス設計は、長期的なパフォーマンスにとって重要です。

ヒューム抽出装置に関連する一般的な認証と基準。

4をクリックします。8スマートな機能とモニタリング

スマート機能により、ワークフローを改善し、メンテナンスの当て推量を減らすことができます。 便利な機能には、自動ファン速度調整、フィルターライフモニタリング、圧力差検知、リアルタイムステータス表示、およびマルチステーション施設のリモートモニタリングが含まれます。

ヒント: 1つの仕様を単独で評価しないでください。 高い気流は、捕獲速度が弱い場合、ほとんど意味しません。 あなたのプロセスがVOCを生成する場合、粒子フィルターは十分ではありません。 フィルターが小さく、交換サイクルが頻繁に発生すると、購入価格が低くなる可能性があります。

5をクリックします。最高のヒューム抽出器の選び方

普遍的な最高のヒューム抽出器はありません。 適切なシステムは、汚染物質、ワークフロー、キャプチャ方法、ワークスペース、および操作時間に一致するシステムです。 次の5ステップのプロセスは、オプションを絞り込むのに役立ちます。

5をクリックします。1汚染物質を特定する

プロセスが生成するものを特定することから始めます。 レーザー彫刻と切断は、多くの場合、微粒子とガスの両方を生成するため、プレフィルター、HEPAまたは高効率粒子フィルター、および活性炭の組み合わせが通常必要です。

アプリケーションが異なれば、さまざまな汚染物質が発生し、さまざまなろ過の組み合わせが必要になります。

5をクリックします。2キャプチャシナリオを定義する

次に、どのように、どこでフュームが生成されるかを考える。 レーザー彫刻家やレーザーカッターなどの直接エンクロージャー接続は、開いたはんだ付けベンチや溶接ステーションとは異なります。 キャプチャ距離、フードの形状、ホースの直径、ソースの動きはすべてパフォーマンスに影響します。

• キャプチャ距離: 抽出ポイントがソースに近いほど、より効果的になります。
• ムーブメントソース: 固定ステーションはアームまたはダクトを使用できますが、モバイルワークにはポータブルまたは床置きユニットが必要な場合があります。
• プロセス熱: 熱い煙は急速に上昇し、通常はより強い捕獲速度が必要です。
• ステーションの数: 1つまたは2つのステーションは、しばしば個々のユニットを使用できます。 より大きな施設は、集中的な抽出の恩恵を受ける可能性があります。

5をクリックします。3必要な気流と吸引を計算する

汚染物質の種類とキャプチャシナリオを組み合わせて、アプリケーションに必要な最小気流、ろ過スタック、吸引性能を定義します。

一般的なヒューム抽出シナリオの気流とろ過ガイダンスを参照してください。

ヒント: 2つのサイズから選択する場合は、少しサイズを大きくする方が良いことがよくあります。 70% の容量で稼働しているユニットは、通常、一日中フルロードで稼働しているユニットよりも静かで安定しています。

5をクリックします。4ワークスペースの制約を評価する

強力な抽出器は、ワークスペースに合わないとうまく機能しません。 購入する前に、ユニットフットプリント、フィルターアクセスクリアランス、ホースルーティング、コンセントの場所、ノイズの期待値、およびメンテナンスアクセスを測定します。

ヒュームエクストラクターを選択する前に確認するワークスペース要因。

5をクリックします。5総所有コストを比較する

ヒューム抽出器を購入価格のみで比較しないでください。 短いフィルタ寿命を有する低コストユニットは、時間とともに高価になる可能性がある。 フィルターの交換コスト、予想されるフィルター寿命、電力使用量、ダウンタイム、およびメンテナンス作業を比較します。

レーザーアプリケーションの場合、より良い抽出がレーザーマシン内の残留物の蓄積を減らし、光学系のメンテナンス間隔を延長し、日常の洗浄効率を向上させることができるかどうかも検討してください。

6をクリックします。Laserワークフローの推奨煙抽出器セットアップ

レーザー彫刻と切断は、さまざまな材料が煙、臭い、微粒子、VOC、および粘着性の残留物を生成する可能性があるため、多くの軽量プロセスよりも強力な抽出が必要です。 木材は煙とほこりを生成します。 アクリルは強い臭いとVOCを生成します。 ゴムは重い煙を作り出すことができます。 革は臭気および粒子を作り出すかもしれません。 一部のプラスチックは、組成が安全でない場合はまったく処理しないでください。

レーザーユーザーの場合、最高のヒューム抽出器には、十分な気流、良好な静圧、多段ろ過、有効な炭素容量、簡単なフィルターメンテナンス、およびレーザーマシンの排気ポートとの互換性が必要です。

素材が安全に処理できるかどうかわからない場合は、レビューしてください レーザー加工用ではない材料 マシンを使用する前に。

6をクリックします。1サンダーエア700がレーザーワークフローに適している理由

The サンダーエア700 材料加工中に発生する煙、粒子、臭い、煙の管理を支援することにより、レーザー彫刻と切断のワークフローをサポートするように設計されています。

外に直接通気できないユーザー、共有の屋内環境で働くユーザー、目立つ煙や臭いを発生させる材料を処理するユーザーに特に役立ちます。 適切なサンダーレーザーマシンと適切な材料選択と組み合わせると、サンダーエア700は、よりクリーンでより制御されたレーザーワークスペースを作成するのに役立ちます。

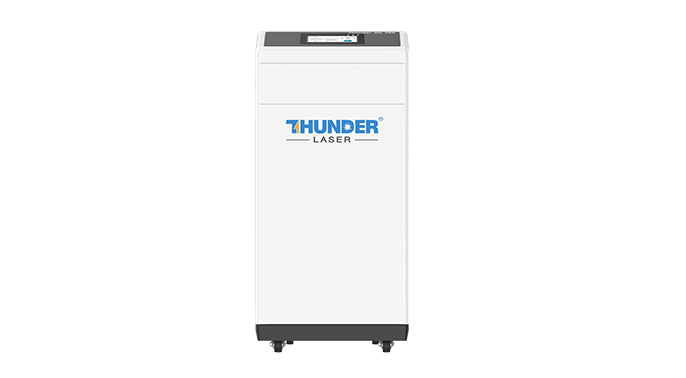

サンダーエア700ヒューム抽出器

サンダーエア700レーザーヒューム抽出ワークフローの主な仕様。

6をクリックします。2サンダーエア700 5段ろ过システム

• SSの保護: 99をクリックします。99% の防火サポートを提供します。
• G4前フィルター: 5 µ m以上の粒子に対して85% 以上の効率でより大きな粒子をキャプチャします。
• F8媒体フィルター: 0をクリックします。3 µ mで85% 以上の効率でより細かい粒子をキャプチャします。
• MOFカーボンH11フィルター: 微粒子ろ過を改善しながら、気相およびVOC吸着をサポートします。
• H13 HEPAフィルター: 0をクリックします。3 µ mの微粒子に対して99をクリックします。99% の効率を提供します。

6をクリックします。3推奨マシンペアリング

より大きなレーザーマシンやより高い煙負荷で作業するユーザーのために、適切なヒューム抽出器は、よりクリーンな処理とより簡単なメンテナンスをサポートできます。 新シリーズ 排気性能が特に重要である木材、アクリル、皮革、紙、ゴム、および混合材料の加工に一般的に使用されています。

コンパクトなレーザーワークステーションおよび小さいスタジオのため、 ボルトシリーズ また、特に木材、アクリル、ゴム、革、またはコーティングされた材料を屋内で彫刻する場合、適切なヒューム抽出の恩恵を受けることができます。

レーザーマシンのオプションを比較している場合は、 Thunderレーザーマシンの選び方をクリックします。

7をクリックします。ヒューム抽出器を選択するときの一般的な間違い

7をクリックします。1気流数によってだけ選ぶこと

高い気流数は魅力的に見えるかもしれませんが、それは完全な話をしていません。 フィルター抵抗、ホースの長さ、静圧、キャプチャのセットアップはすべて、実際の抽出性能に影響します。 自由空気気流だけでなく、常に実用的な動作条件を比較してください。

7をクリックします。2 VOCと臭気ろ過を無視する

プロセスがガス、臭気、またはVOCを生成するとき、微粒子濾過は十分ではない。 レーザーアクリル切断、はんだフラックス、樹脂印刷、および接着作業には、通常、活性炭または適切な気相媒体が必要です。

7をクリックします。3フィルター交換コストの過小評価

煙の多いアプリケーションでは、小さなフィルターがすぐに詰まる可能性があります。 購入する前に、完全な交換用フィルターの価格、予想されるフィルター寿命、およびユニットがフィルターステータスの監視を提供しているかどうかを確認してください。

7をクリックします。4間違った抽出器タイプの使用

デスクトップはんだ抽出器は、重いレーザー切断には適していません。 集中型システムは、1つの小さなワークステーションに対して過剰になる可能性がある。 ワークスペースサイズだけでなく、抽出型を実際のワークフローに一致させます。

7をクリックします。5安全でない材料の処理

フューム抽出器は安全でないレーザー材料を安全にすることはできません。 PVC、ビニール、未知のプラスチック、および特定のコーティングされた材料などの材料は、検証なしに処理しないでください。 優れたヒューム抽出器は、互換性のある材料の露出を減らしますが、材料の安全性チェックに取って代わるものではありません。

8をクリックします。ヒューム抽出器のメンテナンスのヒント

ヒューム抽出器は、適切に維持されている場合にのみうまく機能します。 フィルターは時間の経過とともに詰まり、ホースは残留物を収集し、ユーザーがシステムを検査しないと気流が徐々に低下する可能性があります。

• フィルターの状態を定期的に確認し、使用強度に応じてフィルターを交換します。
• ホースの曲がり、漏れ、接続の緩み、または残留物の蓄積がないか検査します。
• 吸気エリアをクリアに保ち、気流を遮らないようにします。
• レーザーマシンの排気経路とコンセントを定期的に清掃してください。
• フィルターの交換日と営業時間を記録します。
• エクストラクターに推奨される互換性のある交換用フィルターのみを使用します。

レーザーユーザーの場合、ヒューム抽出器のメンテナンスは、光学系のクリーニング、エアアシストのチェック、および排気経路の検査と同じルーチンの一部である必要があります。 関連するマシンのセットアップガイダンスについては、 レーザーの雕刻および切断のためのエアアシストをクリックします。

9をクリックします。結論

最高のヒュームエクストラクターを選択することは、単に最高の気流数や最低コストのユニットを購入することではなく、システムを実際のプロセスに一致させることです。 適切な抽出器は、汚染物質、ろ過の必要性、キャプチャの設定、ワークスペースの制約、ノイズの期待、および長期的なメンテナンス予算に一致する必要があります。

レーザー彫刻と切断には、十分な気流、強い静圧、多段ろ過、粒子捕捉、および活性炭容量を備えたヒューム抽出器を選択してください。 これは、よりクリーンな日常業務をサポートしながら、煙、臭い、残留物、および浮遊粒子を減らすのに役立ちます。

Thunder Laserユーザーにとって、サンダーエア700は、ヒュームとパーティクル管理に最も関連性の高い製品です。 マシンのサイズ、素材の種類、ワークフローに応じて、NovaシリーズやBoltシリーズなどのシステムと自然にペアになります。
