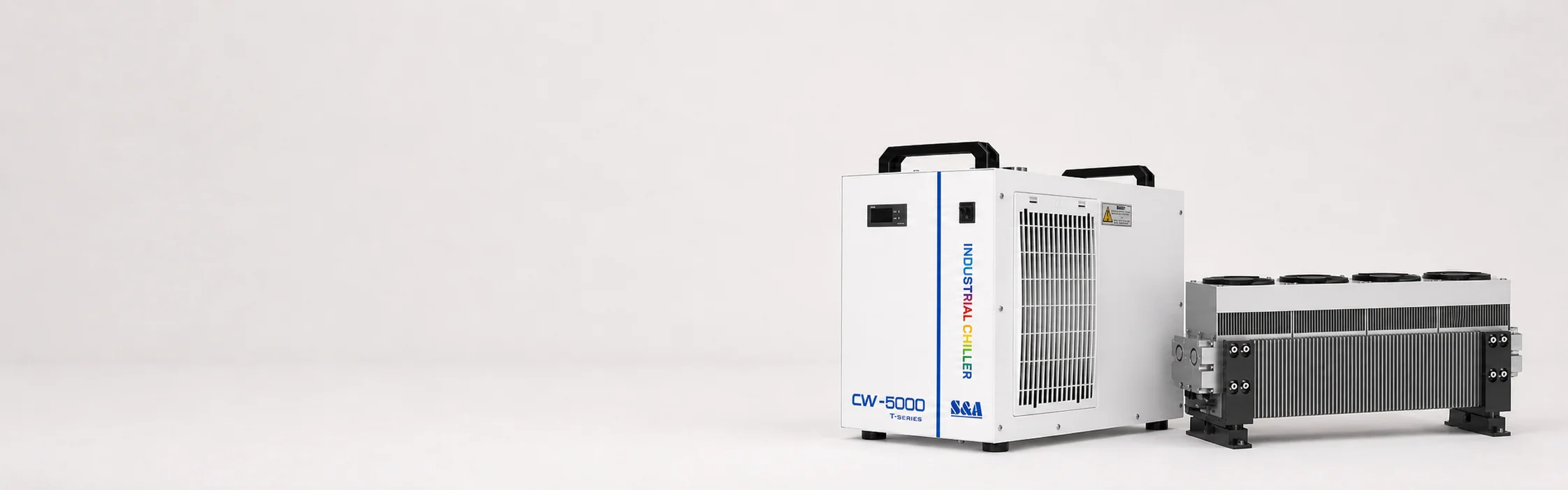

RFレーザーマシンのための冷却: 水冷対空冷

RFレーザーマシンは動作中に高熱を発生し、ビームの安定性、精度、および機器の寿命に影響を与える可能性があります。 この記事では、RFレーザーマシンで使用される2つの主要な冷却システム (水冷と空冷) の仕組み、利点、および制限について説明します。

1.RFレーザーマシンにとって冷却が重要な理由

RF励起CO ₂ レーザーは、動作中に大きな熱を生成します。これは、2つの主なソースから発生します。

1.1ガス排出プロセスからの熱

レーザキャビティ内のガス放電-CO ₂ 、N ₂ 、およびHeはRF電界によって励起されます-レーザー光を生成する しかしまたかなりの熱を作り出します。 内部アンプからのRF電力の約10% のみが実際のレーザー出力になります。残りは熱に変換されます。 さらに、RFチューブ内の他の電子部品は、動作中に熱を発生させる。 したがって、効果的な熱管理は、熱の蓄積や高温による損傷を防ぐために重要になります。

詳細: CO ₂ レーザー-二酸化炭素レーザー

1.2电子部品からの热

高電圧電源や制御回路などの電子部品は、動作中に追加の熱をもたらします。

この熱が効果的に管理されていない場合:

• レーザーキャビティ内の温度が上昇し、ガス密度が低下します。
• ビームの品質と出力が影響を受け、加工精度が低下します。
• レーザーウィンドウなどの光学要素が損傷する可能性があります。
• 電子部品の摩耗が加速すると、機械の全体的な寿命が短くなる可能性があります。

そのため、効果的な冷却システムが不可欠です。 効果的な冷却システムにより、RFレーザーマシンは、継続的な産業作業負荷の下でも、ビーム安定性、一貫したパフォーマンス、および信頼性の高い動作を維持できます。

2.2つの主要な冷却システムの概要

産業用RFレーザーマシンは、動作中に発生する熱を管理するために効果的な冷却システムに依存しています。 使用される2つの主要なシステムは、水冷と空冷であり、それぞれが異なる条件下で安定したビーム品質と一貫した性能を維持するように設計されています。

水冷は、液体冷却剤をレーザーチューブと重要なコンポーネントの周りに循環させ、効率的に熱を吸収して伝達します。 これは、熱の蓄積が重要な高出力レーザーまたは連続操作に特に効果的です。

空冷は、強制気流を使用して、レーザーチューブと周囲の電子機器から熱を放散します。 設計がシンプルで、保守が簡単で、低出力のレーザーや断続的な使用に十分な場合があります。 どちらの冷却システムも、レーザーの動作温度を安定させることを目的としていますが、マシンの出力と目的のアプリケーションによって、効率、複雑さ、適合性が異なります。 これらの2つの冷却システムを理解することは、それぞれの利点と制限とともに、各方法が実際にどのように機能するかを調査するための基礎を提供します。

2.1 RFレーザー机械のための水冷

RFレーザーマシンの水冷は、レーザーチューブやその他の熱に敏感なコンポーネントを囲むチャネルを通して冷却剤を送り出す閉ループシステムに依存しています。 水がレーザーキャビティを流れると、熱を吸収し、外部チラー (レーザーチラーまたは冷却ユニットとも呼ばれます) に戻り、そこで熱が交換されて放散されます。 この継続的な循環により、発生した熱が常に効果的に除去されます。 その結果、レーザーチューブは、長期にわたる産業運転中に一貫したビーム品質と出力電力をサポートします。

ノヴァシリーズで使用される水チラー。

実際には、100W RFレーザーは通常、工業用グレードのチラーとペアになっています。 これらのユニットには、循環冷却水以外にも、正確な制御を確保するために温度表示と警報システムが含まれていることがよくあります。 この安定した熱管理はいくつかの実用的な利点をもたらします:

• 高い冷却効率と安定した温度
• 周囲温度に依存せず、ほこりの多い環境に適しています
• 延長されたレーザーの寿命および信頼できるハイパワー操作

それらの利点にもかかわらず、水冷システムには欠点もある。 彼らはコストを追加し、スペースを占有する外部チラーと配管を必要とします。 メンテナンスもより厳しいです。 しかし、高出力RFレーザーマシンでは、水冷の利点がその欠点を上回ることがよくあります。

2.2 RFレーザーマシン用空冷

空冷は、RFレーザーマシンの熱管理に対するより簡単なアプローチを表しています。 ファンまたはブロワーは、レーザーチューブおよび电子部品と统合されています。 空気が加熱された表面を通過すると、空気は余分な熱を吸収して運び去ります。 このシステムは、外部チラーや水循環を必要としないため、機械がコンパクトで操作しやすくなります。 水冷ほど効果的ではありませんが、空冷は多くの中小規模のRFレーザーにとって実用的で費用効果の高いソリューションです。

ファンは私達のThunder Laser RFの金属管に統合されます。

空冷の利点

• シンプルで費用効果の高い
• コンパクトで省スペース
• 低いメンテナンス要件

空冷の制限

• 冷却効率が低い: 空気は水に比べて熱容量が低いため、高出力または長時間の操作では冷却性能の効果が低くなります。
• 周囲環境に依存: 冷却効果は周囲の気温と清潔さの影響を受けます。高温またはほこりっぽい状態は、効率と安定性を低下させる可能性があります。
• 産業規模のワークロードにはあまり適していません。継続的な高出力の切断または彫刻の場合、空冷は長期間にわたって一貫したビーム品質を維持するのに苦労する可能性があります。

3.冷却システムのメンテナンス

冷却システムは、RFレーザーマシンを確実に稼働させるように設計されていますが、その性能は適切なメンテナンスに大きく依存します。 水冷と空冷のセットアップでは、基礎となる設計を反映して、異なるアプローチが必要です。

3.1水冷システムの維持

水冷は、外部チラーとペアになった閉ループ回路に依存しています。 長期的な安定性を確保するために、オペレーターは以下を行う必要があります。

• 水質の監視: 精製水または蒸留水を使用すると、冷却チャネル内の鉱物の蓄積と腐食を防ぐことができます。
• クーラントを定期的に交換またはリフレッシュします。時間の経過とともに、処理された水でも劣化する可能性があるため、定期的な交換をお勧めします。
• 冬の凍結を防ぐ: クーラントに適切な不凍液特性があることを確認するか、パイプの凍結やレーザーチューブの損傷を防ぐために最低循環温度を維持します。
• ホースと接続部の検査: 定期的なチェックにより、レーザーと周囲の機器の両方に損傷を与える可能性のある漏れのリスクが軽減されます。
• チラーを清潔に保ちます。チラーのコンデンサーまたはファンにほこりがたまると、熱交換効率が低下する可能性があるため、洗浄が不可欠です。

これらの手順を無視すると、水道管の詰まり、冷却性能の低下、レーザー管や電子機器の摩耗の加速につながる可能性があります。 クーラント管理やチラーケアのベストプラクティスなど、水冷RFレーザーシステムの保守について詳しく知りたい読者のために、これらのトピックを詳細に説明する専用ガイドをご利用いただけます。

3.2空気冷却システムの維持

空冷は簡単ですが、それでも注意が必要です。 主な慣行は次のとおりです。

• フィルターとファンのクリーニング: ほこりの蓄積により空気の流れが制限され、冷却システムがより激しく機能し、冷却効率が低下します。
• 気流経路の確認: 通気口が壁、工具、または破片によって塞がれないようにすることで、効果的な熱放散を維持できます。
• クリーンな環境での動作: 空冷は周囲の条件にさらされますが、ワークスペースをほこりのない状態に保つと、システムの信頼性が大幅に向上します。

最小限の労力で、空冷RFレーザーは何年も確実に動作できます。 焦点は、水質や漏れ防止ではなく、一貫した遮るもののない気流を確保することです。

4. Comparison: 水冷対空冷

水冷と空冷はどちらもRFレーザー機で広く使用されていますが、性能、コスト、アプリケーションの適合性が大きく異なります。 水冷は優れた熱管理を提供し、継続的な産業運用を備えた高出力レーザーに最適な冷却オプションになります。 対照的に、空冷は、よりシンプルでコンパクトなソリューションを提供し、小規模または中程度の電力アプリケーションに適しています。

RFレーザーマシンの水冷と空冷を比較した表。

5.冷却システムが付いている右のRFレーザー機械を選ぶ方法

前述のように、RFレーザーマシンの冷却システムは、購入者が個別に選択するものではなく、マシンの設計の一部として提供されます。 ただし、冷却の種類は、適切なシステム全体を選択する際に考慮すべき3つの重要な要素、つまり電力要件、温度と湿度を含む動作環境、および利用可能なワークスペースを反映しています。 これらの要因は、単独ではなく、一緒に計量する必要があります。

低出力マシン 主にあなたの予算とあなたが持っているスペースに応じて、空冷または水冷のいずれかにすることができます。 空冷モデルはコンパクトですが、水冷モデルはより長い操作のための安定性を追加します。

コンパクトでありながら信頼性の高いソリューションを探している人のために、ボルトシリーズ完璧なフィット感です。 小型空冷機として設計されており、別の冷却ユニットを必要とせずに熱を効率的に管理します。 メーカー、スタジオ、初めてのユーザーにとって理想的です。

サンダーレーザーボルト机械。

高出力マシン より良い熱管理を提供するので、水冷に適しています。 ただし、一年中気温が低い地域では、高出力の空冷機械は確実に機能します。 暑い気候やほこりっぽい環境では、通常、水冷がより安全な選択です。

ハイパワー水冷を好む人のために、 新プラスシリーズ 100Wおよび120W構成で利用可能であり、継続的で頑丈な生産に優れた熱管理を提供します。

あなたがハイパワー空冷を探しているなら、 Titanシリーズ は正しい選択であり、信頼できる産業グレードのパフォーマンスで最大100Wの出力を提供します。

サンダーレーザータイタンプロマシン。

結論

レーザー管と電子部品で発生する熱を効率的に管理することにより、水冷システムと空冷システムの両方がビーム品質を保護し、安定した出力を維持し、機器の寿命を延ばします。 水冷は、高出力で継続的な産業事業に優れた性能を提供し、空冷は、中程度の作業負荷に対してよりシンプルでコンパクトなソリューションを提供します。
