CO2レーザー対ダイオードレーザー: 違いは何ですか?

正しいレーザーマシンを選ぶ 特にCO2レーザーとダイオードレーザーを決定するときは、混乱する可能性があります。 各タイプには、独自の強み、理想的な素材、および典型的なユースケースがあります。 間違ったものを選択すると、余分な時間がかかる、処理品質が低下する、または作成できるものが制限される場合があります。

このガイドでは、動作原理、波長、ビーム品質、光路、材料の互換性、電力、冷却方法、寿命、機械のサイズなど、CO2レーザーとダイオードレーザーの実際の違いについて説明します。 木材の鮮明なカットやプラスチックの詳細な彫刻が必要な場合でも、これらのレーザーがどのように機能するかを理解することで、ニーズに最適なマシンを選択できます。

1.働く原理

性能とアプリケーションを比較する前に、CO2とダイオードレーザーがレーザー光を生成する方法を理解することが重要です。 どちらのシステムも、切断または彫刻用のコヒーレントビームを生成しますが、内部メカニズムは大きく異なります。

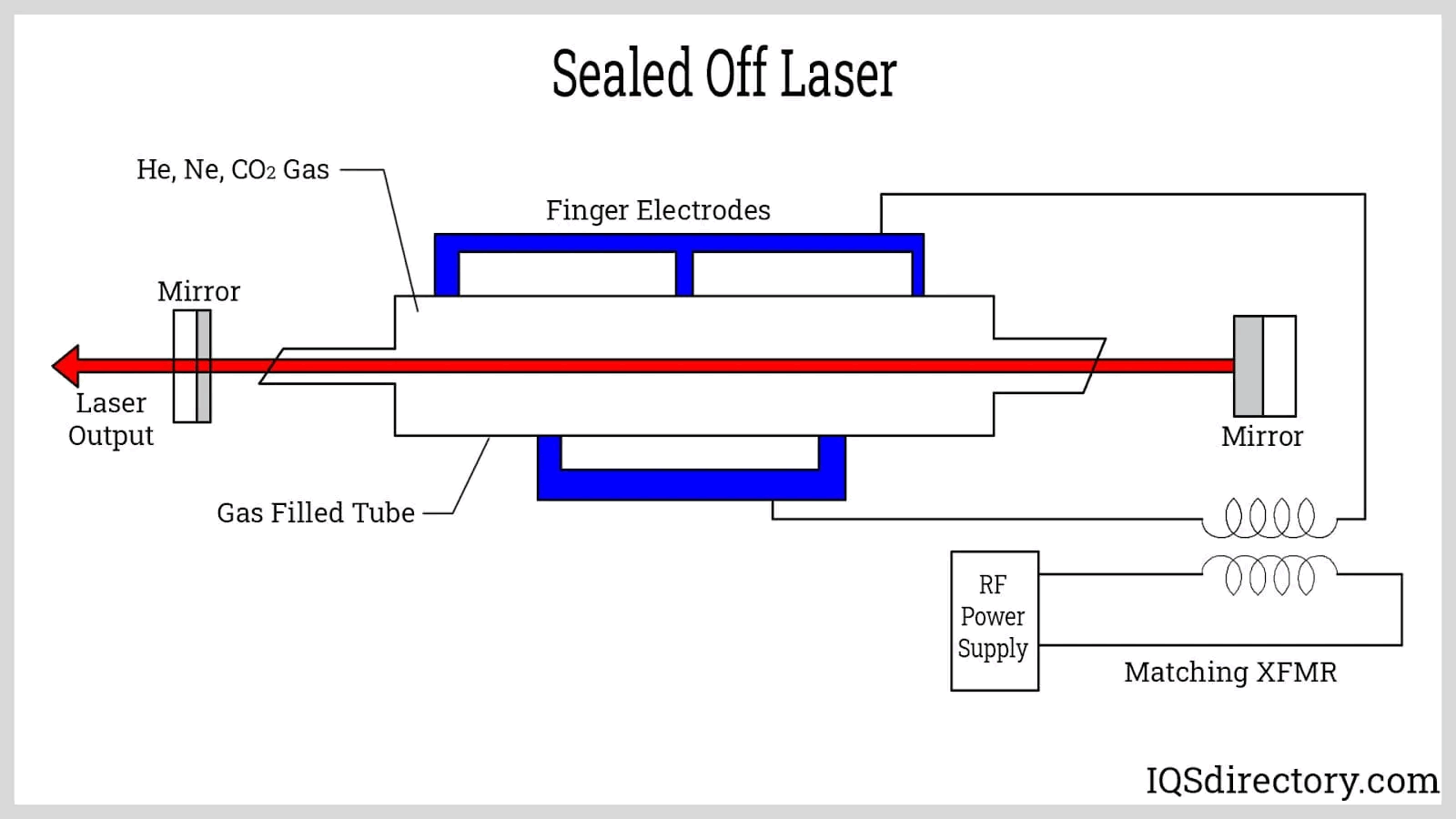

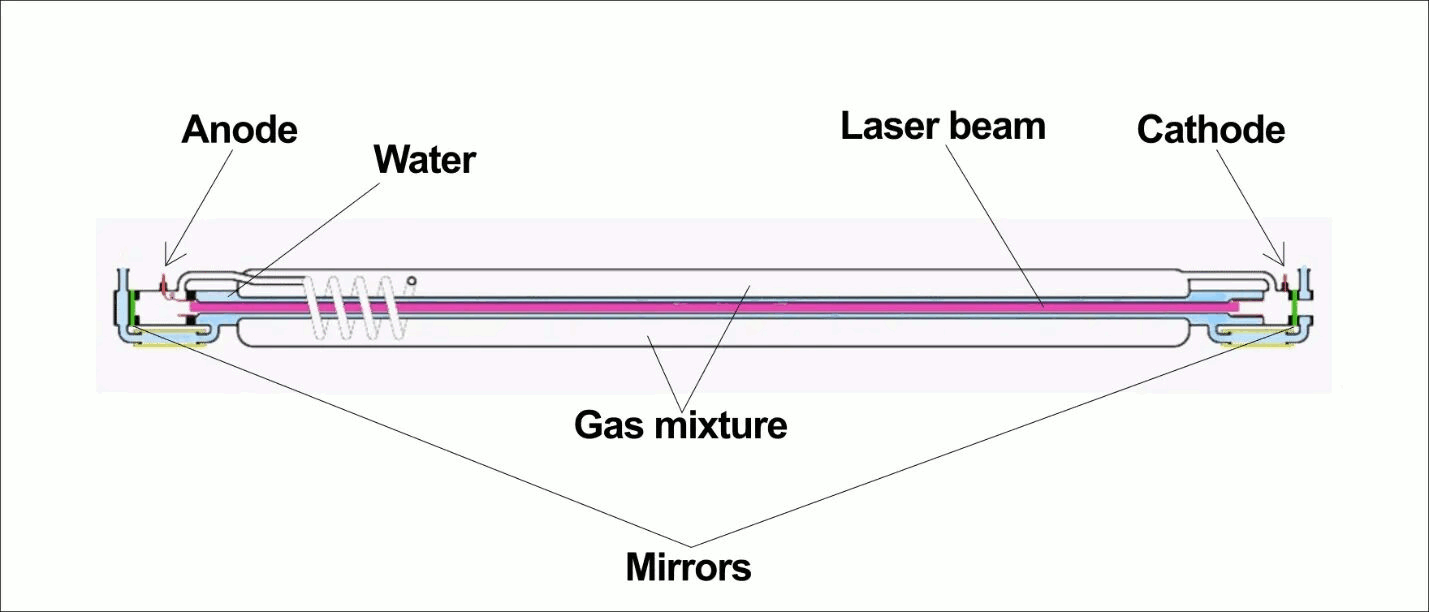

1.1 CO2レーザー

CO2レーザーは、密封されたガラスまたは金属管内のガス混合物を励起することによって機能します。 このガス混合物は、主に二酸化炭素、窒素、およびヘリウムを含む。 レーザーの生成は、直流または無線周波数のいずれかの電流がCO2分子にエネルギーを与え、それらを低エネルギー状態から高エネルギー状態に移動させるときに始まります。

これらの分子が元の状態に戻ると、光子を放出します。 これらの光子はレーザー管の内部で増幅されてコヒーレントなレーザービームを形成する。 この励起と光子放出サイクルは、安定したレーザー出力を維持するために継続的に繰り返されます。

窒素とヘリウムはレーザー光を直接生成しませんが、重要な支持的役割を果たします。 窒素はエネルギーをCO2分子に効率的に伝達するのに役立ち、ヘリウムはCO2分子がより低いエネルギーレベルに早く戻るのを助け、全体的な効率と安定性を改善します。

1.2ダイオードレーザー

ダイオードレーザーは、p-n接合を中心に構築された固体半導体構造を使用します。 十分な電流がこの接合部を通過すると、n型領域の電子が励起されてp型領域に交差し、そこで正孔と再結合します。 この再結合は、共振空洞内で光子を放出し、光を増幅してコヒーレントなレーザービームを生成します。

電流は、真のレーザー放射のための閾値レベルを超えなければならない。 このしきい値を下回ると、デバイスは標準のLEDのように動作し、より弱く、よりコヒーレントな光を生成します。 この電気エネルギーのレーザー光への直接変換により、ダイオードレーザーはコンパクトでエネルギー効率が高くなりますが、その出力は通常、CO2ガスレーザーよりも低くなります。

2.波长

波长 CO2とダイオードレーザーの最も重要な違いの1つです。 レーザーエネルギーがさまざまな材料によってどのように吸収、送信、または反射されるかを決定します。

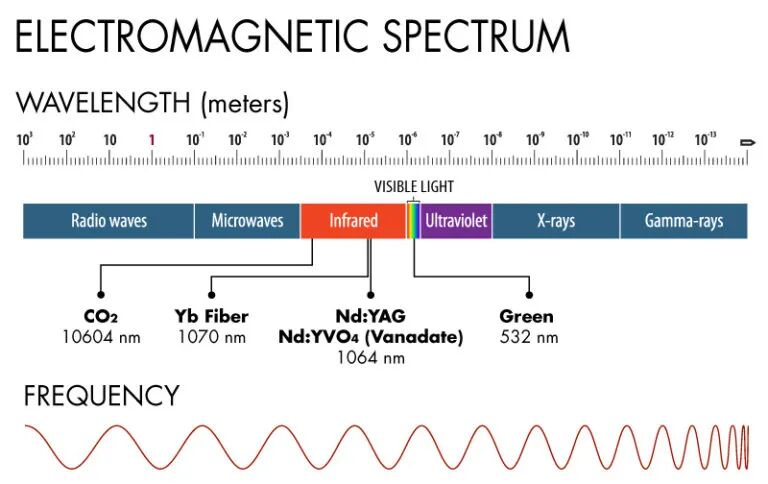

2.1 CO2レーザー波长

従来のガラス管や最新のRF管を含むCO2レーザーは、通常、9〜10.6マイクロメートルの範囲のレーザー光を放出します。 これは遠赤外スペクトルにあり、人間の目には見えません。 最も一般的な市販のCO2レーザー波長は10.6μm、つまり10,600nmで、木材、アクリル、皮革、ガラスなどの多くの非金属材料に適しています。

CO2レーザービームは見えないため、ユーザーはレーザーパスを直接視覚的に検出できません。 安全性を向上させ、オペレーターが作業領域をプレビューできるようにするために、多くのCO2レーザーシステムには、赤外線ビームに合わせた低出力の可視赤色レーザーポインターが含まれています。

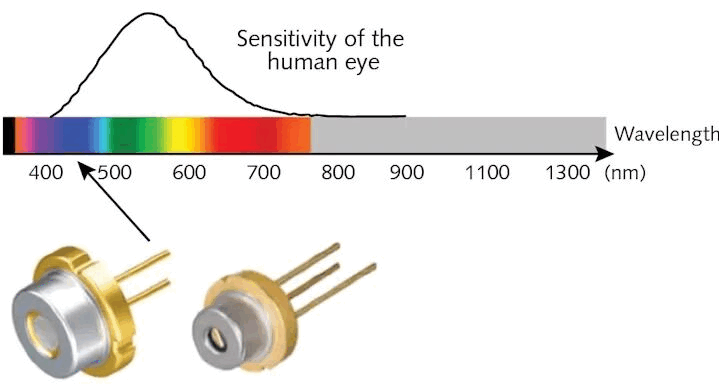

2.2ダイオードレーザーの波长

彫刻や切断に使用されるダイオードレーザーは、通常、近赤外から可視スペクトルで動作します。 一般的な波長には、青色ダイオードレーザーの場合は約450 nm、近赤外線ダイオードレーザーの場合は約800〜980 nmが含まれます。

目に見える青色ダイオードのレーザービームは位置合わせに役立ちますが、視認性は安全性を意味しません。 直接または反射曝露は、不可逆的な眼の損傷を引き起こす可能性があります。 近赤外ダイオードレーザーの場合、ビームは見えないかもしれませんが、目と皮膚の保護が依然として必要です。

関連する読書: あなたのレーザーマシンは本当に安全ですか? 購入する前に知っておくべきこと

3.ビーム質

レーザービームの品質は、切断精度、彫刻解像度、加工の一貫性に直接影響します。 これは通常、レーザービームが理想的なガウスビームとどれだけ密接に一致するかを示すM ² 値を使用して測定されます。 M ² 値が1に近いほど、ビーム品質は良好である。

3.1 CO2レーザービーム質

多くの中小規模の商用システムでは、CO2レーザーはダイオードレーザーよりも優れたビーム品質を提供する傾向があります。 CO2レーザーは、ゲイン媒体として安定したガス混合物を使用し、比較的長い共振キャビティに依存して、滑らかで対称的なビームプロファイルを生成します。

その結果、CO2レーザーは通常、さまざまな出力レベルにわたって、より低いM ² 値とより一貫したスポット形状を実現できます。 これは、よりクリーンなカット、より細かい彫刻の詳細、およびより再現性のある結果を生み出すのに役立ちます。

3.2ダイオードレーザービーム質

ダイオードレーザーは、平らな長方形の半導体表面から光を放出します。 このジオメトリは、より高い発散角を持つ楕円形または非対称のビームを自然に作成します。 ビームシェーピング光学系を使用しても、ダイオードレーザーは多くの場合、CO2レーザーよりもM ² 値が高く、焦点が均一ではありません。

高出力条件下では、内部温度と電流密度の変化が出力を歪める可能性があるため、ダイオードレーザービームの品質も変動する可能性があります。 これにより、詳細な彫刻や高解像度の処理の一貫性を低下させることができます。

4.光学パス

CO2とダイオードレーザーシステムのもう1つの大きな違いは、レーザービームをソースから作業面に送る方法です。 このビーム送出経路は、光路と呼ばれる。

4.1 CO2レーザー光路

CO2レーザーチューブ、特にガラスチューブとRFチューブは、通常、レーザーヘッドに直接取り付けるには大きすぎます。 代わりに、ビームは固定光路を通って進む。 このパスは通常、3つのミラーを使用して、レーザーが最終的な集束レンズに到達する前にレーザーを水平方向と垂直方向に反射します。

この設計により、柔軟なマシンレイアウトが可能になりますが、定期的なビームアライメントが必要です。 わずかなミラーのずれでも、精度が低下し、処理品質に影響を与える可能性があります。

4.2ダイオードレーザー光路

ダイオードレーザーは、ガントリーに直接取り付けるのに十分コンパクトです。 シングルダイオードセットアップでは、ビームは最小限のミラーまたはミラーなしでレーザーモジュールから直接放射できます。

しかし、マルチダイオードシステムでは、いくつかの低電力ダイオードを組み合わせて高出力にすることができる。 これには、ビーム結合光学系と半反射ミラーが必要です。 これらのコンポーネントは、ヒートシンクおよびドライバとともに、レーザーヘッドの重量を増加させることができる。 ヘッドが重いと、動きの速度と加速度が低下し、高速彫刻中の処理効率と詳細解像度に影響を与える可能性があります。

5. 素材 Compatibility

CO2レーザーとダイオードレーザーは異なる波長で動作するため、さまざまな方法で材料と相互作用します。 この違いにより、各レーザーが効果的にカットまたは彫刻できる材料が大きく決まります。

5.1 CO2レーザー材料の互换性

CO2レーザーは通常、遠赤外線スペクトルで約10.6μm動作します。 このより長い波長は、多くの非金属材料によって強く吸収され、CO2レーザーは、木材、皮革、紙、段ボール、布、および透明アクリルと不透明アクリルの両方の切断と彫刻に効果的になります。

従来のガラス管CO2レーザーは、紙、竹、木製品、アクリル、ゴムなどの非金属材料の切断に適しています。 高度なビームシェーピングと線形偏光を備えたRF CO2レーザーは、より細かく、より均一な彫刻結果を提供できます。

CO2レーザーは、石、ガラス、セラミック、陽極酸化アルミニウム、塗装金属などの材料にもマークを付けることができます。 ただし、通常、特別なコーティングや表面処理なしでは、ステンレス鋼や真ちゅうなどの裸の金属を直接彫刻することはできません。

5.2ダイオードレーザー材料の互换性

ダイオードレーザーは通常、可視から近赤外の範囲、多くの場合約450〜980 nmで動作します。 このより短い波長は、レーザーが材料と相互作用する方法を変えます。 ダイオードレーザーは、木材、革、紙、段ボール、および黒、茶色、赤、黄、緑などの多くの不透明なアクリル色を切断して刻むことができます。

ただし、ダイオードレーザーは、これらの材料が短波長の光を透過または反射するため、透明または白色のアクリルを効果的に処理できません。 ペンキを塗ったり、黒い裏地を使用したりするなど、追加の表面処理が必要になる場合があります。

CO2レーザーと比較して、ダイオードレーザーは、表面コーティングなしで、ステンレス鋼、チタン、鉄などのいくつかの裸の金属に直接マークを付けることができます。 ただし、真ちゅうやいくつかの陽極酸化アルミニウム仕上げなどの特定の金属で苦労する可能性があり、彫刻の結果に一貫性がない可能性があります。

CO2レーザーとダイオードレーザーの材料適合性の比較。

関連する読書: RFレーザー対DCガラスレーザー: どちらを選ぶべきですか?

6.パワー

レーザーパワーは、機械がどれだけ速く、どれだけ深く切断または彫刻できるかを決定する上で大きな役割を果たします。

6.1 CO2レーザーパワー

CO2レーザーは通常、パワーにおいて明らかな利点を有する。 ガス媒体とチューブの設計のおかげで、強力なビーム品質を維持しながら、多くの場合20Wから100W以上の範囲のより高い電力レベルを提供できます。 これにより、厚い材料の切断や深い彫刻など、速度と深さを必要とする仕事に適しています。

6.2ダイオードレーザー力

ダイオードレーザーは通常、半導体設計の物理的制限により、個々のダイオードあたりの電力が低くなります。 出力を増やすために、一部のメーカーは複数のダイオードを組み合わせています。 ただし、ビーム結合はエネルギー損失を引き起こし、ビーム品質を低下させる可能性があり、スポットサイズが増加し、電力密度が低下する可能性があります。

これは、ダイオードレーザーが通常、より薄い材料、より軽い切断、およびより浅い彫刻に適していることを意味します。 深刻なパワーと精度のために、CO2レーザーは一般にダイオードレーザーよりも優れています。 軽いタスクや予算にやさしいセットアップでも、ダイオードレーザーは実用的なオプションです。

7.冷却方法

レーザーは動作中に熱を発生し、安定した性能と機械寿命のためには適切な冷却が不可欠です。

CO2ガラス管レーザーはほとんど常に水冷に依存しています。 水冷は効果的で静かであり、騒音に敏感な環境で役立ちます。 ただし、水タンク、ポンプ、および寒い環境での凍結に対する保護が必要なため、セットアップと保守はより複雑です。

RF CO2レーザーとダイオードレーザーは通常空冷を使用します。 空冷は、よりシンプルで、より手頃な価格で、メンテナンスが容易であるため、小型およびミッドレンジのマシンで一般的です。 トレードオフは、水冷よりも効率が低く、ファンがノイズを発生させる可能性があることです。

8.寿命

寿命 レーザーシステムを選択するとき、特に定期的な生産や長期的なビジネス使用を必要とするユーザーにとって、もう1つの重要な要素です。

8.1 CO2レーザー寿命

ガラス管CO2レーザーは通常2,000〜4,000時間持続し、細心の注意を払って長持ちする場合があります。 RF CO2レーザーには、金属管をガスで再充電でき、通常は最小限のメンテナンスで10,000時間以上持続するため、利点があります。

8.2ダイオードレーザー寿命

ダイオードレーザーの寿命は約10,000時間ですが、実際のパフォーマンスはさまざまです。 ダイオードレーザーは、良好な結果を得るために高出力またはフルパワーで動作する必要があることが多いため、長期間の最大出力が摩耗を加速させる可能性があります。 高温は出力の安定性と効率を低下させる可能性があるため、熱は主要な要因です。

冷却が良好な高品質のダイオードモジュールは、数時間の連続走行を処理できますが、ユーザーは、可能な場合は最大電力での不必要な長期動作を回避する必要があります。

9.サイズと重量

サイズと重量もCO2とダイオードレーザーの顕著な違いです。 これらの要因は、ワークスペースが限られている場合、移植性が必要な場合、または彫刻中の機械の動きに注意を払う場合に重要です。

9.1 CO2レーザーサイズと重量

CO2レーザーチューブ、特にガラスチューブは長くて壊れやすい傾向があります。 チューブの長さは通常、より高い出力が必要な場合に増加します。 ガラス管は慎重な取り扱いと余分な機械スペースを必要とします。 RF CO2チューブは、ガラスチューブよりも重いものの、金属ハウジングのためにコンパクトで耐久性があります。

9.2ダイオードレーザーのサイズおよび重量

ダイオードレーザーは、半導体チップに基づいているため、はるかに小さく軽量です。 これにより、コンパクトなデスクトップマシンや小型のオープンフレームシステムに適しています。

しかし、複数のダイオードモジュールを冷却部品や光学系と組み合わせると、レーザーヘッドが重くなる可能性があります。 これにより、移動速度が遅くなり、処理の高速化中に彫刻の詳細に影響を与える可能性があります。

10.結論

CO2レーザーとダイオードレーザーの選択は、材料、予算、ワークスペース、およびプロジェクトの目標によって異なります。 CO2レーザーは一般に、特にアクリル、木材、皮革、紙、および同様の材料を切断するために、非金属材料に対してより強力な性能を提供します。 ダイオードレーザーは、手頃な価格、コンパクトなサイズ、シンプルなセットアップを提供するため、趣味のユーザーやより軽い彫刻作業に魅力的です。

波長、電力、ビーム品質、光路、冷却、寿命、材料の互換性の違いを理解することで、趣味での使用、中小企業での生産、専門的な製造など、ニーズに本当に合ったレーザーマシンに投資できます。
