What Is a Laser Rotary Attachment? Complete Guide for Cylindrical Engraving

レーザー回転アタッチメントは、タンブラー、ボトル、パイプ、ガラス製品、金属管などの円筒形または湾曲したオブジェクトをレーザー彫刻およびマーキングするための重要なアクセサリです。 回転式アタッチメントは、平らな面にのみ彫刻するのではなく、レーザーが表面を処理している間にオブジェクトを回転させるため、ラップアラウンドデザインと360 ° 彫刻を簡単に実現できます。

パーソナライズされたギフト、ドリンクウェア、販促品、または工業用円筒部品を作成するユーザーにとって、適切な回転式アタッチメントを選択することで、彫刻の精度を向上させ、手動の再配置を減らし、より一貫した結果を提供できます。 このガイドでは、レーザー回転アタッチメントとは何か、その仕組み、ローラーとチャック回転アタッチメントの違い、適切に使用および保守する方法について説明します。

1.レーザーロータリーアタッチメントとは何ですか?

レーザーロータリーアタッチメントは、レーザーマーキングまたは彫刻機用に設計された特殊なアクセサリです。 これにより、円筒形または不規則な形状のオブジェクトに対して、正確な360 ° の連続またはセグメント化された処理が可能になります。 ワークピースを軸に沿って回転させることにより、回転アタッチメントにより、レーザービームが曲面の周りにテキスト、グラフィック、およびパターンを均等に彫刻またはマークできるようになります。

このツールは、次のようなアイテムに特に便利です。 タンブラー、ボトル、パイプ、リング、ロッド、およびフラットベッド彫刻だけでは一貫した結果を達成できない他の円形または非対称の材料。

2.手動の再配置の代わりにロータリーアタッチメントを使用する理由?

従来の平らな表面の彫刻では、円筒形のオブジェクトを手動で数回回転および再配置する必要があることがよくあります。 これは、表面全体でレーザーの焦点を一貫させるのが難しいため、湾曲した形状または複雑な形状で作業する場合に特に困難です。 その結果、完成品は、不均一な彫刻の深さ、歪んだパターン、または不整合なセクションを示す可能性があります。

回転支援レーザー加工では、ワークピースが回転し、レーザーが表面を彫刻またはマークします。 これにより、手動での再配置を繰り返す必要が減り、効率が向上します。 システムの安定した回転は、特に円筒形のオブジェクト、パイプ材料、および3次元部品の一貫性を維持するのにも役立ちます。

大量生産の場合、回転式アタッチメントは、レーザーマシンがより優れた再現性で多次元部品を処理するのに役立ち、創造的なカスタマイズと工業用マーキングアプリケーションの両方に役立ちます。

3.レーザーロータリーアタッチメントはどのように機能しますか?

レーザー回転アタッチメントは、レーザーシステムに回転軸を追加することで機能します。 ワークピースを平らなテーブルに固定したままにする代わりに、回転式アタッチメントがオブジェクトを回転させ、レーザーが表面に彫刻またはマークを付けます。

レーザーコントローラまたはソフトウェアは、ワークピースの回転をレーザー経路で调整します。 直径、円周、および回転キャリブレーション設定が正しい場合、デザインを曲面に正確にマッピングできます。

いくつかの要因がロータリー彫刻の精度に影響を与えます。

3.1.1回転軸ドライブシステム

ステッピングモーターは多くの回転式アタッチメントで一般的に使用されていますが、サーボモーターはより高度な産業システムで使用できます。

3.1.2ワークピースの保持方法

ローラー、チャック、ジョー、またはリングは、回転中にオブジェクトを所定の位置に保持するのに役立ちます。

3.1.3ソフトウェア設定

正確なスケーリングには、正しい直径、円周、および回転ごとのステップの設定が不可欠です。

3.1.4フォーカスとアライメント

レーザーは曲面の最高点に焦点を合わせ、ワークピースは機械軸に平行に配置する必要があります。

3.1.5テスト実行

フレームテストまたは低出力テストは、最終アイテムを処理する前に彫刻位置を確認するのに役立ちます。

4.主なタイプのレーザーロータリーアタッチメント

レーザー回転アタッチメントには2つの主要なタイプがあり、それぞれが異なる形状、重量、および彫刻の精度要件に合わせて設計されています。

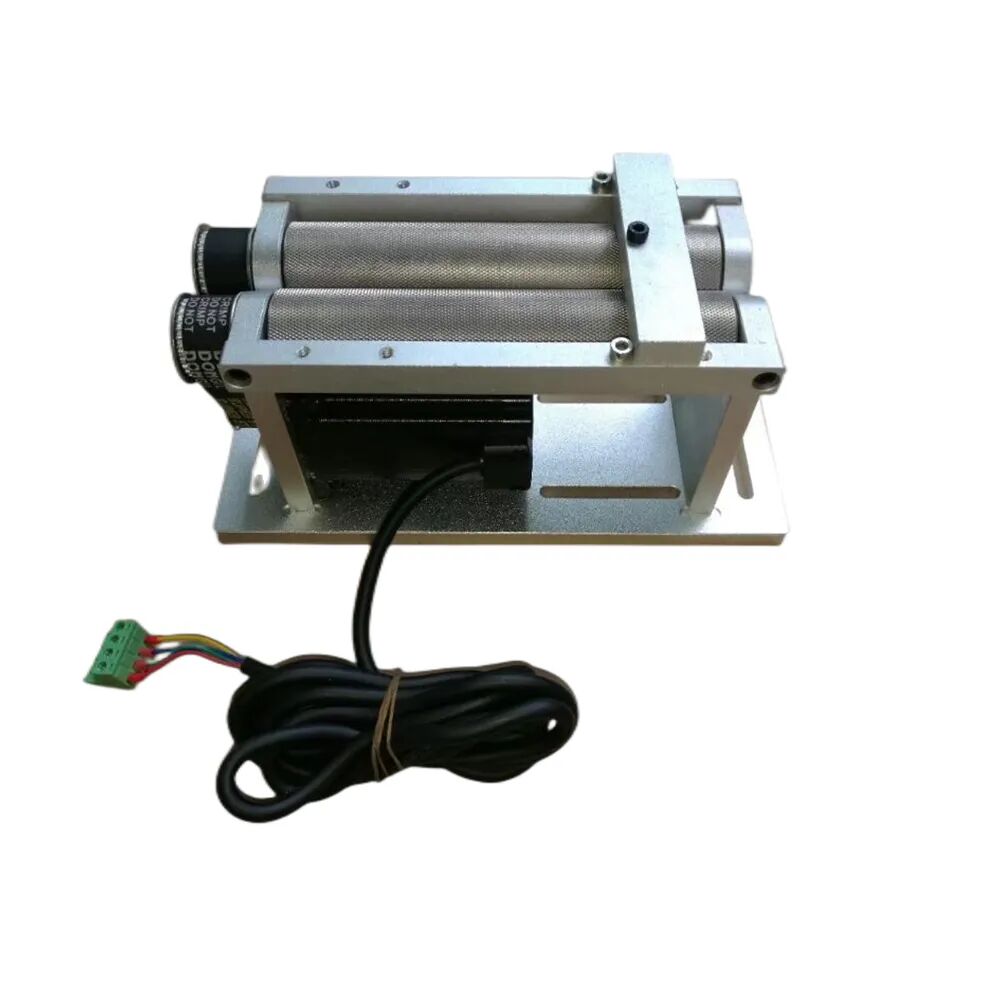

4.1ローラーロータリーアタッチメント

4.1.1構造と原理

ローラーロータリーアタッチメントは、2つの電動ローラーでワークピースをサポートします。 ローラーは、摩擦接触を通して物体を回転させる。

4.1.2理想のための

ローラー回転式アタッチメントは、ガラスカップ、不規則なボトル、セラミック、金属タンブラーなどの軽量オブジェクトに適しています。

4.1.3利点

それらは積み降ろしが容易で、さまざまな直径にうまく適応し、繊細な材料への表面損傷を最小限に抑えるのに役立ちます。

4.1.4制限

不均一な重量分布またはテーパー形状のアイテムを彫刻する場合、それらは安定性が低下する可能性があります。

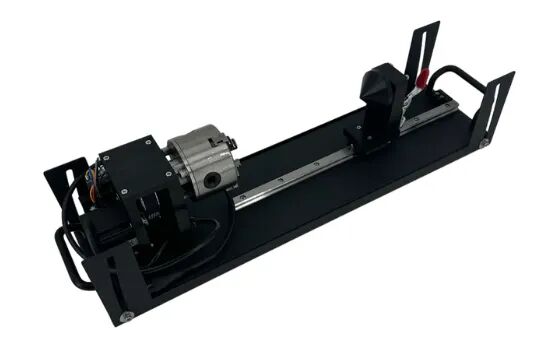

4.2チャックロータリーアタッチメント

4.2.1構造と原理

チャックロータリーアタッチメントは、3ジョーチャックを使用してワークを軸によってしっかりと保持し、正確で安定した回転を可能にします。

4.2.2理想のための

チャック回転式アタッチメントは、金属チューブ、長いシャフト、中空部品、および非対称部品によく使用されます。

4.2.3利点

それらは、高い位置決め精度、安全なクランプ、および高精度の彫刻タスクのためのより良い安定性を提供します。

4.2.4制限

直径の調整にはチャックジョーの手動による再配置が必要なため、セットアップに時間がかかる場合があります。

4.3ローラー対チャックロータリーアタッチメント: 比較チャート

この表では、最良の用途、主な利点、実用上の制限など、一般的なロータリーアタッチメントタイプを比較しています。

4.4ジョー、リング、および特殊なロータリーアタッチメント

ローラーとチャックの回転アタッチメントに加えて、一部のレーザーシステムでは、特定の用途向けにジョー、リング、または特殊な回転器具を使用する場合があります。

4.4.1ジョーロータリーアタッチメント

顎回転アタッチメントは、小さな円筒形部品、リング、不規則なワークピースなど、よりカスタマイズされたクランプの必要性を持つオブジェクトを保持するように設計されています。

4.4.2リングロータリーアタッチメント

リング回転アタッチメントは、彫刻リング、ブレスレット、および正確な位置決めを必要とするその他の小さな円形アイテムに一般的に使用されます。

4.4.3特殊ロータリー器具

産業システムは、パイプ、シャフト、医療部品、工具、または生産ラインのマーキングにカスタム回転器具を使用する場合があります。 これらの特殊なアタッチメントは通常、標準のローラーまたはチャック回転アタッチメントが十分な安定性、精度、または部品の互換性を提供できない場合に選択されます。

5.レーザーロータリーアタッチメントによる効率的な処理の主な要因

レーザー回転器具は、正確な同期制御による効率的な処理を可能にします。 回転軸は、レーザーコントローラーまたはソフトウェアからのモーションコマンドに従ってワークピースを回転させます。 直径、円周、および回転あたりの歩数の設定が正しい場合、オブジェクトの表面の動きはレーザーパスと同期したままになります。

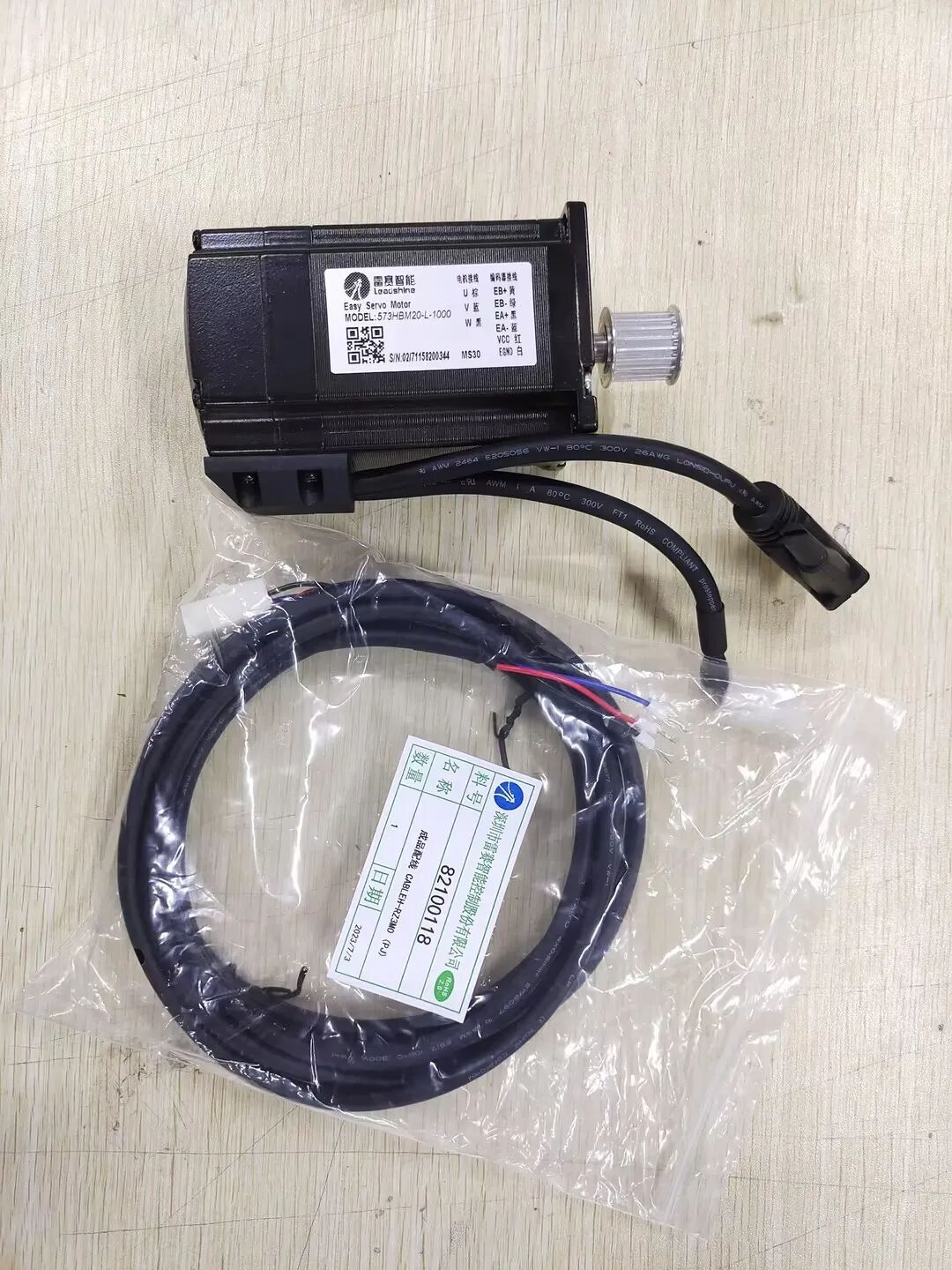

5.1.1ドライブシステム

ステッパモーターまたはサーボモーターは、回転角度と速度を制御するために一般的に使用され、ワークの回転がレーザーヘッドのスキャンパスと同期することを保証します。

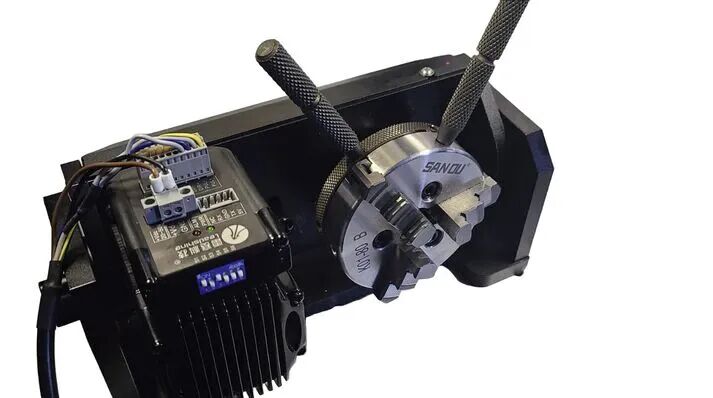

5.1.2クランプ構造

3ジョーチャックやローラーサポートなどの構造物は、ワークピースを安定させ、加工中の変位や振動を防ぎ、彫刻の精度を向上させます。

5.1.3制御システムの統合

回転器具はレーザーマシンのメインコントローラーまたはソフトウェアと同期しており、回転角度とレーザー経路の間の正確な調整を保証します。

5.1.4制限と校正のメカニズム

キャリブレーションメカニズムは、位置と角度のゼロポイントを初期化し、位置のずれによって引き起こされるずれやゴーストを防ぐのに役立ちます。 この回転スキャンリンケージは、正確な3次元表面処理の基礎となります。

6.レーザーロータリーアタッチメントの一般的な用途

レーザー回転アタッチメントは、湾曲または円筒形の物体に精度と効率を必要とする多くの用途で広く使用されています。

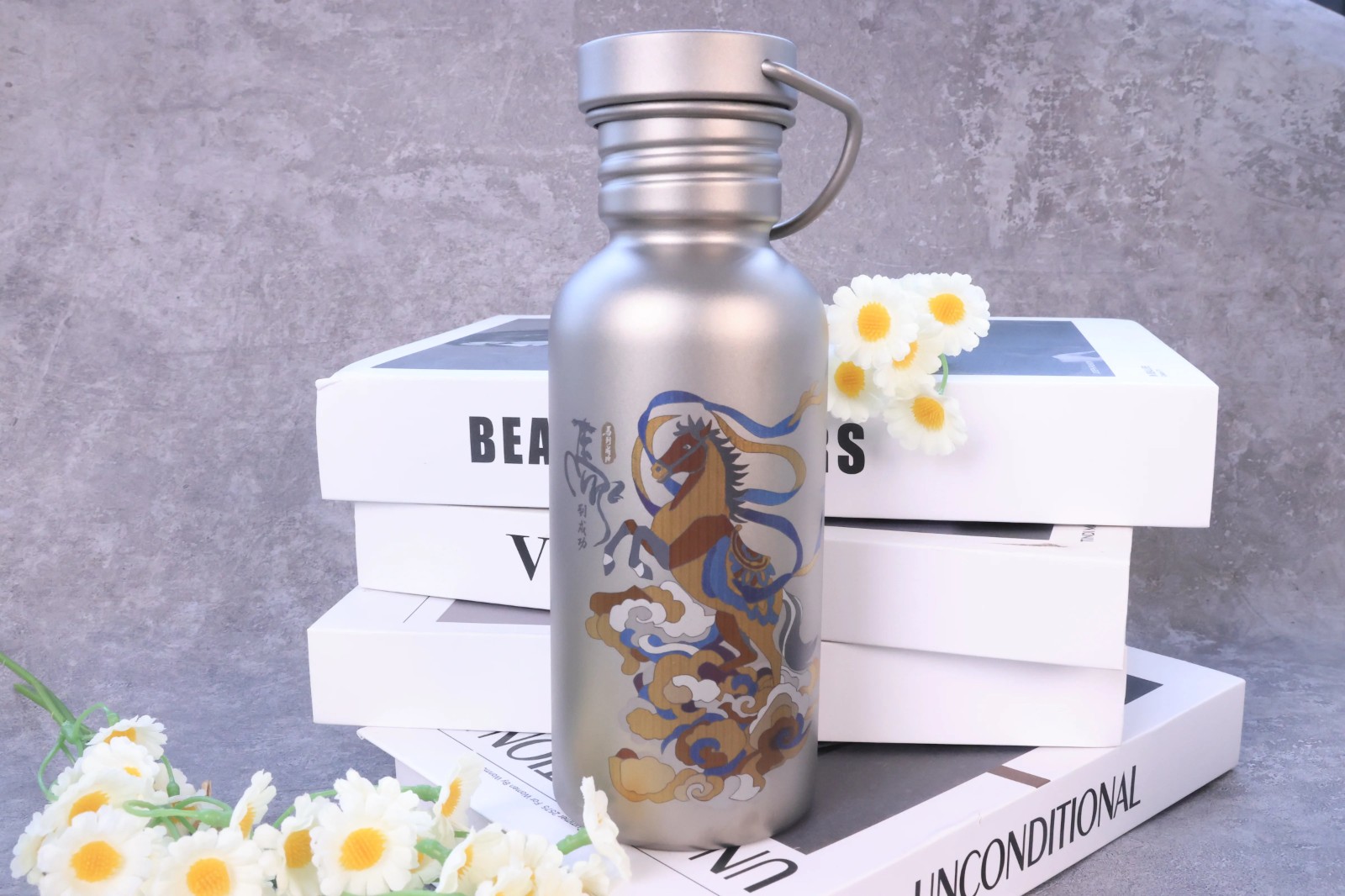

6.1.1ガラス制品またはガラス制品の雕刻

回転式器具は、ワイングラスやタンブラーなどのガラス製品の周りにシームレスな円形の彫刻を可能にします。 これは、表面を包み込む滑らかで均一で一貫性のあるデザインを作成するのに役立ちます。

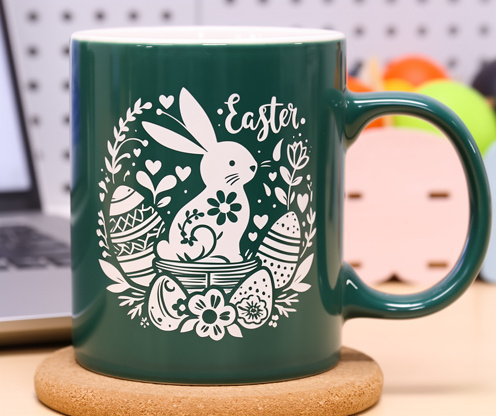

6.1.2カスタムギフト

レーザー回転式アタッチメントを使用すると、魔法瓶、ペン、懐中電灯本体などの円筒形のオブジェクトの周りにパーソナライズされた彫刻を適用できます。 これは、ギフトやプロモーション製品の詳細なフルサークルカスタマイズをサポートします。

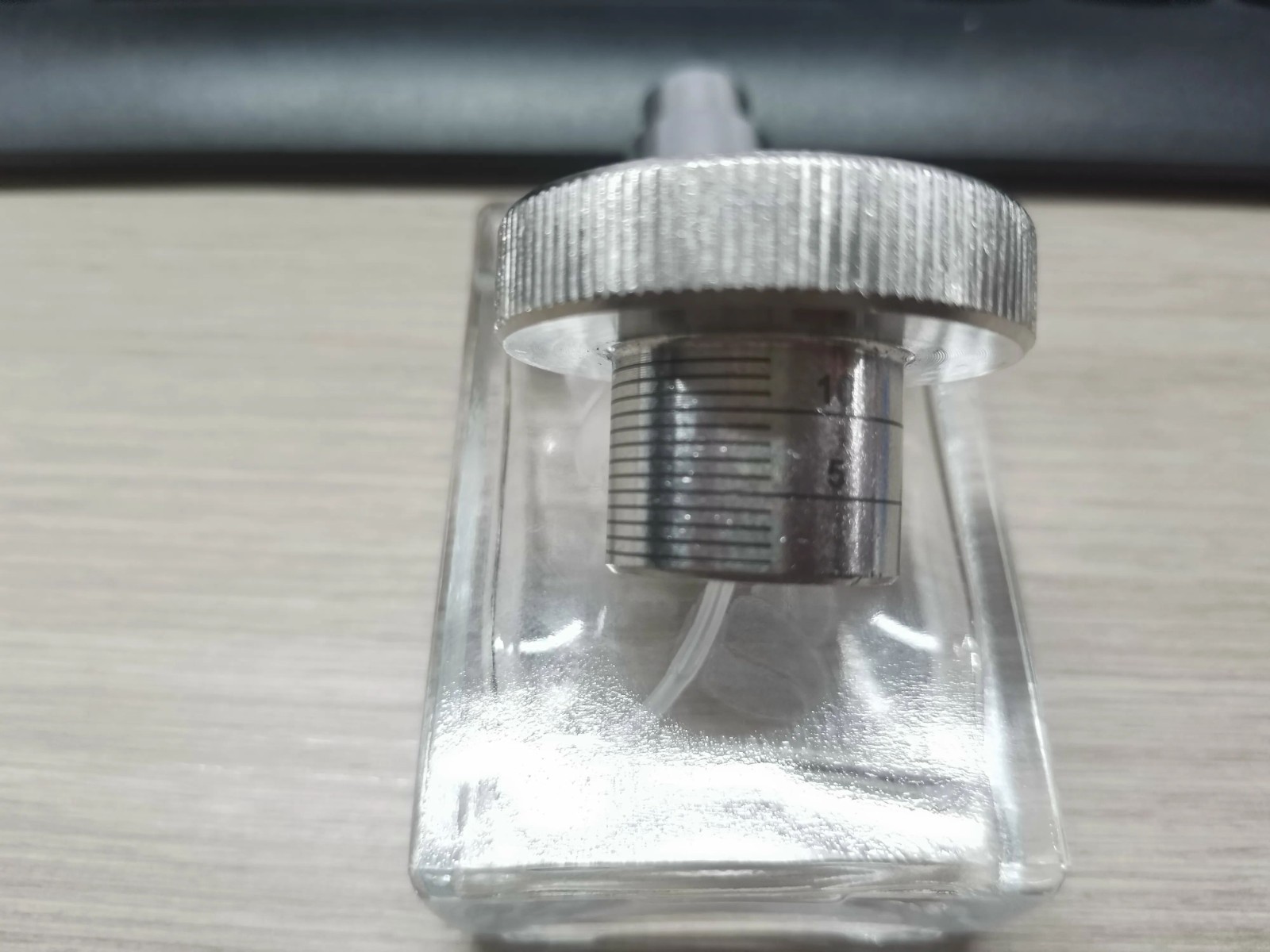

6.1.3工業用コンポーネント処理

シャフト、接続パイプ、および同様のコンポーネントなどの工業用部品の製造において、回転器具は、加工精度と寸法の一貫性を向上させることができます。 これは、円筒表面の周りに安定したマーキングまたは彫刻が必要な用途に役立ちます。

レーザー回転アタッチメントをこれらのアプリケーションに統合することにより、企業はより高い効率、より一貫した結果、およびより用途の広い処理機能を実現できます。

7.レーザーロータリーアタッチメントをセットアップする方法

適切なセットアップは、正確なロータリー彫刻に不可欠です。 最終的なアイテムを彫刻する前に、互換性、配置、フォーカス、およびソフトウェアの設定を常に確認してください。

7.1マシンの互換性を確認する

レーザーマシンが回転軸制御をサポートしていることを確認します。 コントローラ、ソフトウェア、および接続ポートは、ロータリーアタッチメントと互換性がある必要があります。

7.2ロータリーアタッチメントのインストールと整列

ロータリーアタッチメントをレーザーベッドに置き、機械軸に平行に合わせます。 開始する前に、ワークの中央が安定していることを確認してください。

7.3直径または円周を測定する

オブジェクトを注意深く測定します。 テーパードアイテムの場合は、最も広いポイントまたは最も狭いポイントではなく、彫刻領域を測定します。

7.4ソフトウェアでロータリーモードを有効にする

レーザーソフトウェアまたはコントローラーで回転モードを有効にします。 正しい直径、円周、および回転式キャリブレーション値を入力します。

7.5フレームテストまたは低出力テストを実行する

最終アイテムを彫刻する前に、フレームテストまたは低出力テストを実行して、位置、スケール、回転方向、および位置合わせを確認します。

8.一般的な問題とトラブルシューティング

8.1画像歪み

彫刻が引き伸ばされている、圧縮されている、または重なっているように見える場合は、直径、円周、および回転あたりの歩数の設定を確認してください。

8.2滑りまたは不均一な回転

彫刻中にオブジェクトが滑る場合は、ローラーに適切に取り付けられているか、チャックにしっかりと固定されているかを確認します。 テーパーまたはアンバランスなオブジェクトには、追加のサポートが必要になる場合があります。

8.3ミスアライメント

デザインが期待された位置に彫刻されていない場合は、回転アタッチメントが機械軸に平行であるかどうか、およびワークピースがレーザーヘッドの下に集中しているかどうかを確認します。

8.4フォーカスの問題

彫刻の深さや透明度が不均一な場合は、レーザーが曲面の最高点に焦点を合わせていることを確認してください。

8.5モーター過熱または過負荷

回転モーターが熱くなったり、異常な音がしたりすると、ワークが重すぎたり、バランスが崩れたり、位置が正しくなったりする可能性があります。 続行する前にプロセスを停止し、ロードを確認してください。

9.レーザーロータリーアタッチメントのメンテナンスのヒント

9.1使用するたびにクリーンな残留物

彫刻またはマーキング後、ローラー、チャック、ベアリング、およびサポート表面からほこり、煙の残留物、および破片を取り除きます。

9.2ローラー、チャック、ベアリングを検査する

ローラーが摩耗、汚れ、または不均一であるかどうかを確認します。 チャックシステムの場合、顎とクランプ面の摩耗や緩みを検査します。

9.3潤滑剤移動部品

メーカーが推奨する場合は、ベアリング、シャフト、その他の可動部品に適切な非腐食性潤滑剤を使用してください。

9.4チェックケーブルとコネクタ

モーターケーブル、プラグ、およびコントローラーの接続が安全で損傷していないことを確認してください。

9.5必要なときに再調整する

デザインが歪んだり、シフトしたり、一貫性がなくなったりした場合は、回転軸を再調整してテストを実行してから、最終アイテムを彫刻します。

10.結論

手入れの行き届いたレーザーロータリーアタッチメントは、スムーズな操作と長寿命をサポートするだけでなく、曲面のレーザー彫刻精度も向上させます。 毎日のクリーニングからキャリブレーション、適切なセットアップまで、各ステップは効率と出力品質の向上に貢献します。

レーザー加工機能を拡張したいユーザーにとって、ロータリーアタッチメントの選択、セットアップ、および維持の方法を学ぶことは、クリエイティブアプリケーションと産業アプリケーションの両方に長期的なメリットをもたらすことができます。
