Laser Engraver Systems Understanding the Structure of a Laser Engraver

レーザー彫刻家の設計と構造は、デジタルパターンを正確な彫刻に効率的に変換できるかどうかを決定します。 適切に設計された構造は、一貫した結果を保証し、メンテナンスの必要性を減らし、品質を損なうことなくより高い処理速度をサポートするのに役立ちます。

このガイドでは、レーザー彫刻機の重要なコンポーネントと設計原理を分解します。 各パーツが全体的なパフォーマンスにどのように貢献するかを理解することで、機器の選択、保守、またはアップグレード時に、より多くの情報に基づいた決定を下すことができます。

1.レーザー彫刻機のキーシステムの概要

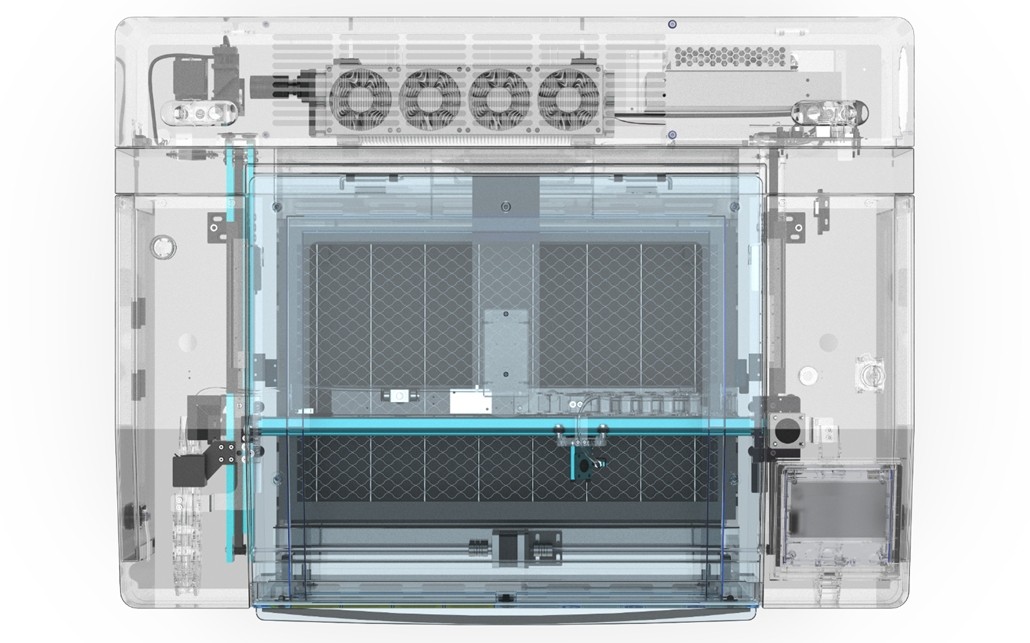

レーザー彫刻家はサイズ、パワー、目的が異なる場合がありますが、安定性、精度、効率をサポートする共通のフレームワークを共有しています。 レーザー彫刻システムは、各システムが体の部分のように機能し、正確で効率的なパフォーマンスに貢献する複雑な生物と考えることができます。

2.レーザーソース

レーザー光源は、レーザー彫刻機の心臓部と考えることができます。 それは、レーザー彫刻機が何をすることができるか、それがどのように機能するか、そしてそれをどこに適用できるかを定義します。 レーザービームの特性 (波長、出力密度、時間構造、モード安定性) は、レーザーが特定の材料と効果的に相互作用できるかどうかを直接決定します。

ビーム自体を超えて、レーザー光源の構造特性は機械全体の設計を形作ります。 さまざまなレーザータイプは、サイズ、冷却要件、ビーム配信経路、および統合のニーズが異なります。 その結果、機械的構造、光学、電気設計、冷却など、システムの残りの部分は、最適なパフォーマンスを得るためにソースの周りに設計する必要があります。

要するに、レーザー光源は、レーザー彫刻家が何ができるかだけでなく、それが何に最も適しているか、そして将来のアプリケーションのためにどのように拡張されるかを決定します。 レーザー光源を選択するとき、最初の考慮事項はレーザーのタイプであり、次に出力電力を目的のアプリケーションに一致させます。

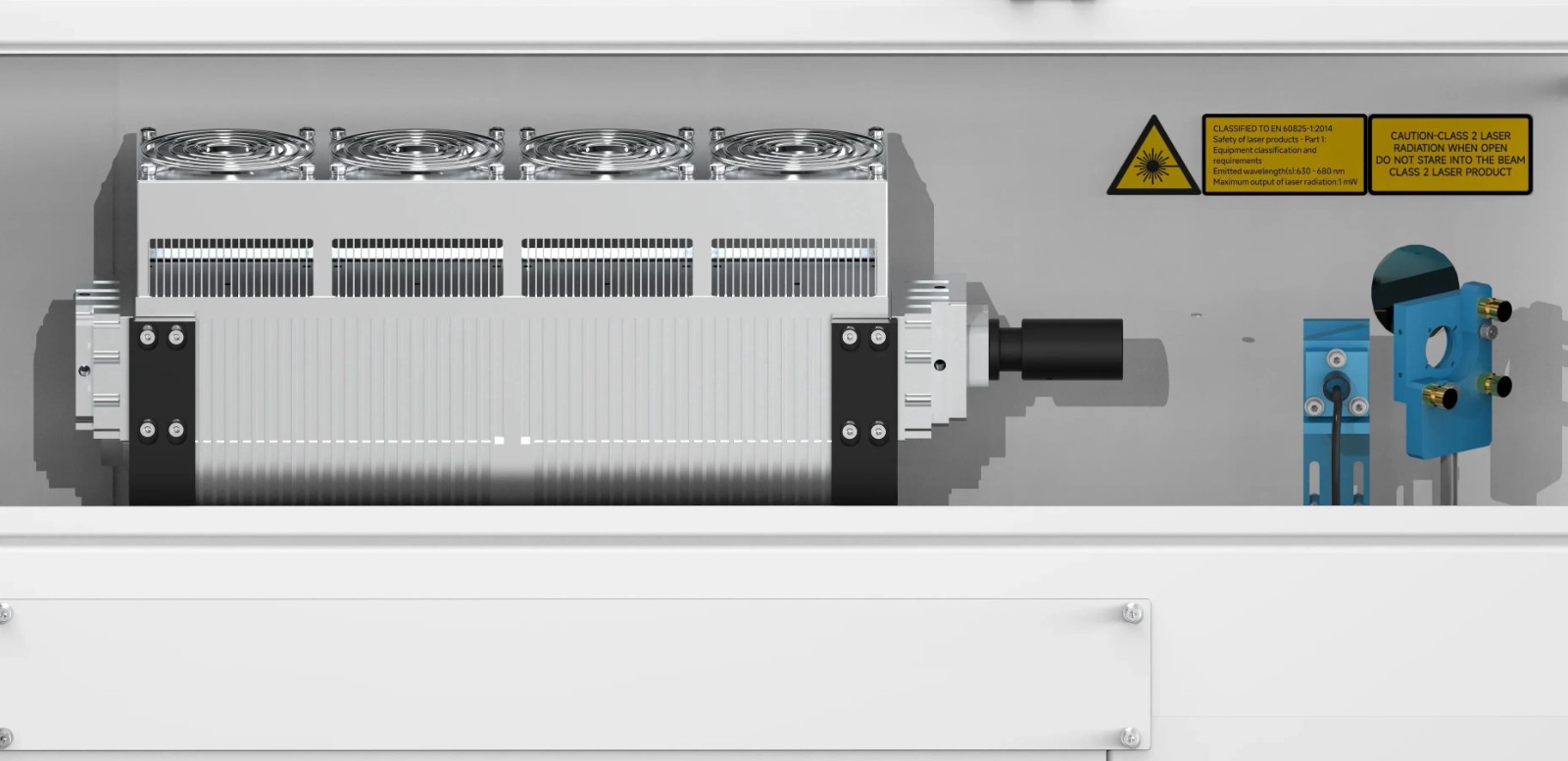

レーザーマシンで使用される一般的なレーザーソース。

詳細: レーザーの主なタイプ: レーザーの分类と応用への完全なガイド

3.光学システム

レーザーマシンの光学システムは、レーザービームの送信と集束を担当し、レーザー光源によって生成されたエネルギーがターゲットに正確に伝達されるようにします。 レーザーマシンのタイプに応じて、光学システムは一般に2つのカテゴリに分類されます。

3.1機械光学の彫刻と切断

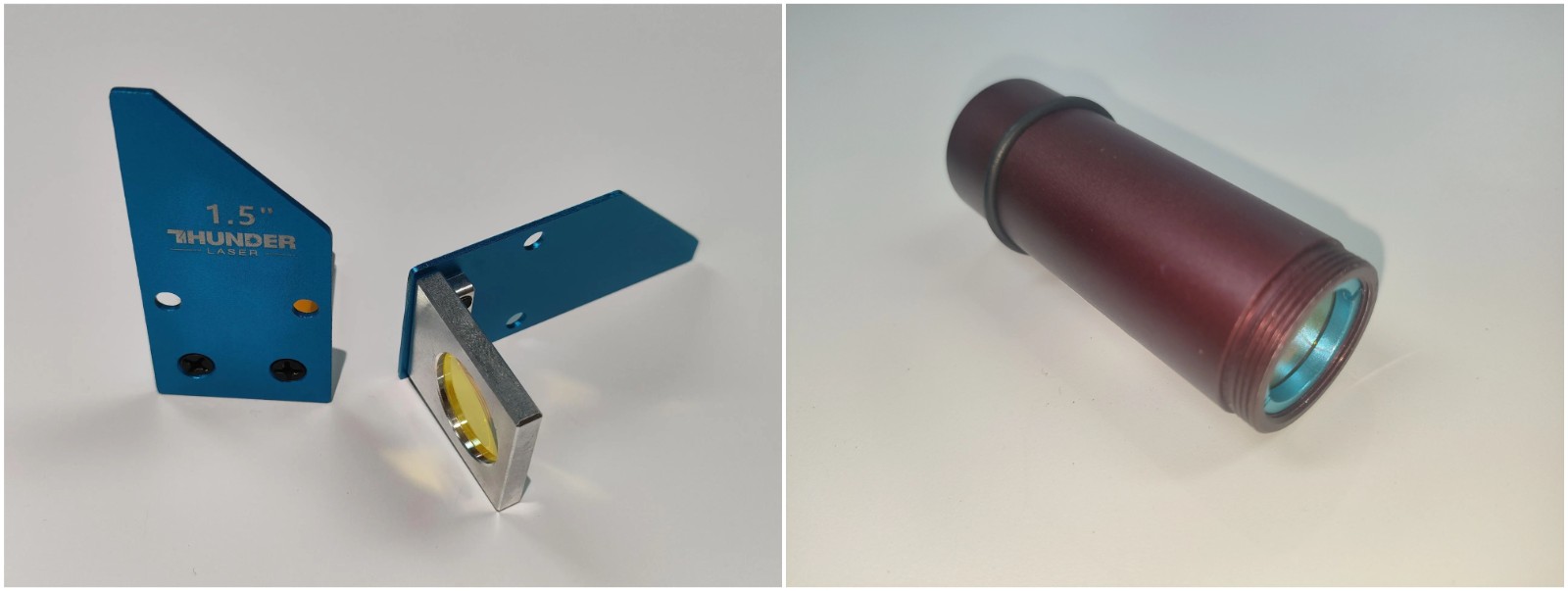

CO ₂ レーザー彫刻機とカッターは通常、ミラーとフォーカシングレンズの組み合わせを使用します。 レーザービームは反射光学系を介して誘導され、モーションシステムはレーザーヘッドを作業領域全体に移動して、設計で指定された2Dパスをたどります。

3.2マーキングマシン光学

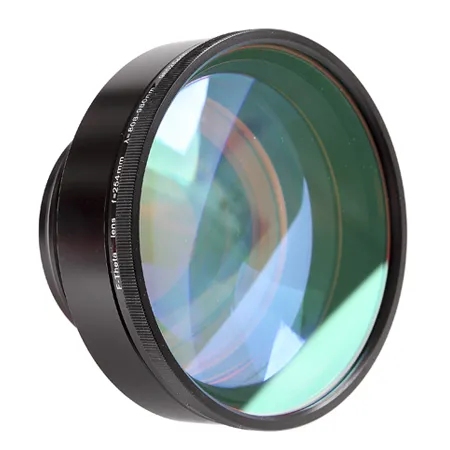

ファイバーおよびUVレーザーマーカーは、通常、フィールドレンズと組み合わせたガルバノメータースキャナーを使用します。 このセットアップにより、ビームの迅速な偏向と正確な集束が可能になり、高速マーキング、金属加工、電子部品、および詳細なアプリケーションに適しています。

どちらの場合も、光路の安定性と精度は、一貫した高品質の結果を達成するために重要です。 光学系の性能は、いくつかの要因の影響を受ける。

ビームパスの安定性に影響を与える要因

フォーカシング精度に影響を与える要因

要するに、適切に設計された光学システムは、レーザービームが最大の精度とエネルギー濃度で材料に到達することを保証し、一貫した彫刻、切断、およびマーキングの結果に不可欠になります。

詳細:レーザービーム フォーカシングと配信の説明 光学、ビームパス、およびメンテナンス

4.モーション制御システム

レーザー処理では、モーションコントロールシステムがコア実行メカニズムとして機能します。 設計パスをたどり、正確なパターン再現を保証し、加工速度、再現性、レーザー彫刻家の動的応答に直接影響します。

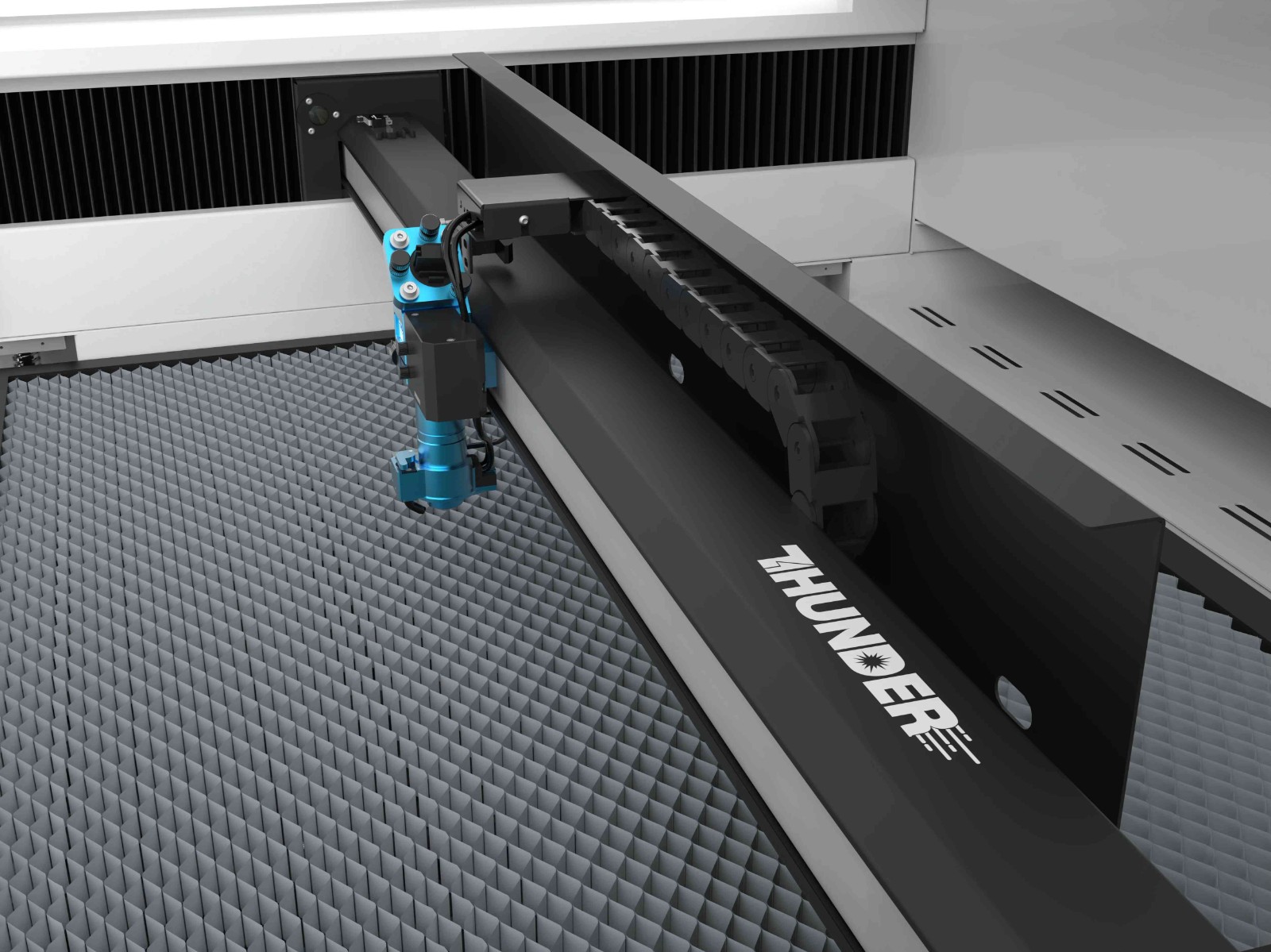

モーションコントロールシステムは通常、リニアレール、モーター、およびリードスクリューまたはベルトドライブ構造で構成されています。 処理の精度と速度は、電子制御および駆動システムだけでなく、構造の機械的設計にも依存します。 これらのコンポーネントを調整することにより、システムは、レーザーヘッドまたはワークピースがプログラムされた経路に沿って正確に移動することを保証します。

よく設計されたモーションコントロールシステムが不可欠です。 高品質のレーザー光源と光学システムを使用しても、モーション制御が不十分であると、パスの精度、一貫性、および全体的な生産性が損なわれる可能性があります。

4.1共通モーションシステムタイプ

詳細: ガントリーvsガルボ: レーザーモーション制御システムについて知っておくべきことすべて

5.制御システム

レーザー光源がエネルギーを提供し、光学システムがそれをガイドし、モーションシステムがそれを配置している間、制御システムはそれらすべてを調整します。 制御システムは、レーザー雕刻机の脳です。 情報を処理し、コマンドを発行し、すべてのコンポーネントの操作を調整して、正確で安全かつ効率的なレーザー処理を保証します。

LaserMakerやLightBurnなどのプロフェッショナルソフトウェアからジョブファイルを受信することにより、レーザー発射をモーションパスと同期させ、Gコード実行、グラフィックインポート、レイヤーベースの処理などの高度な機能をサポートします。 実際には、制御システムは、処理精度、安定性、自動化レベル、およびユーザーエクスペリエンスに影響を与えます。

5.1制御システムのコアコンポーネント

レーザー雕刻制御システムのコアモジュール。

5.2制御システムの主要な役割

6.ビジョンシステム

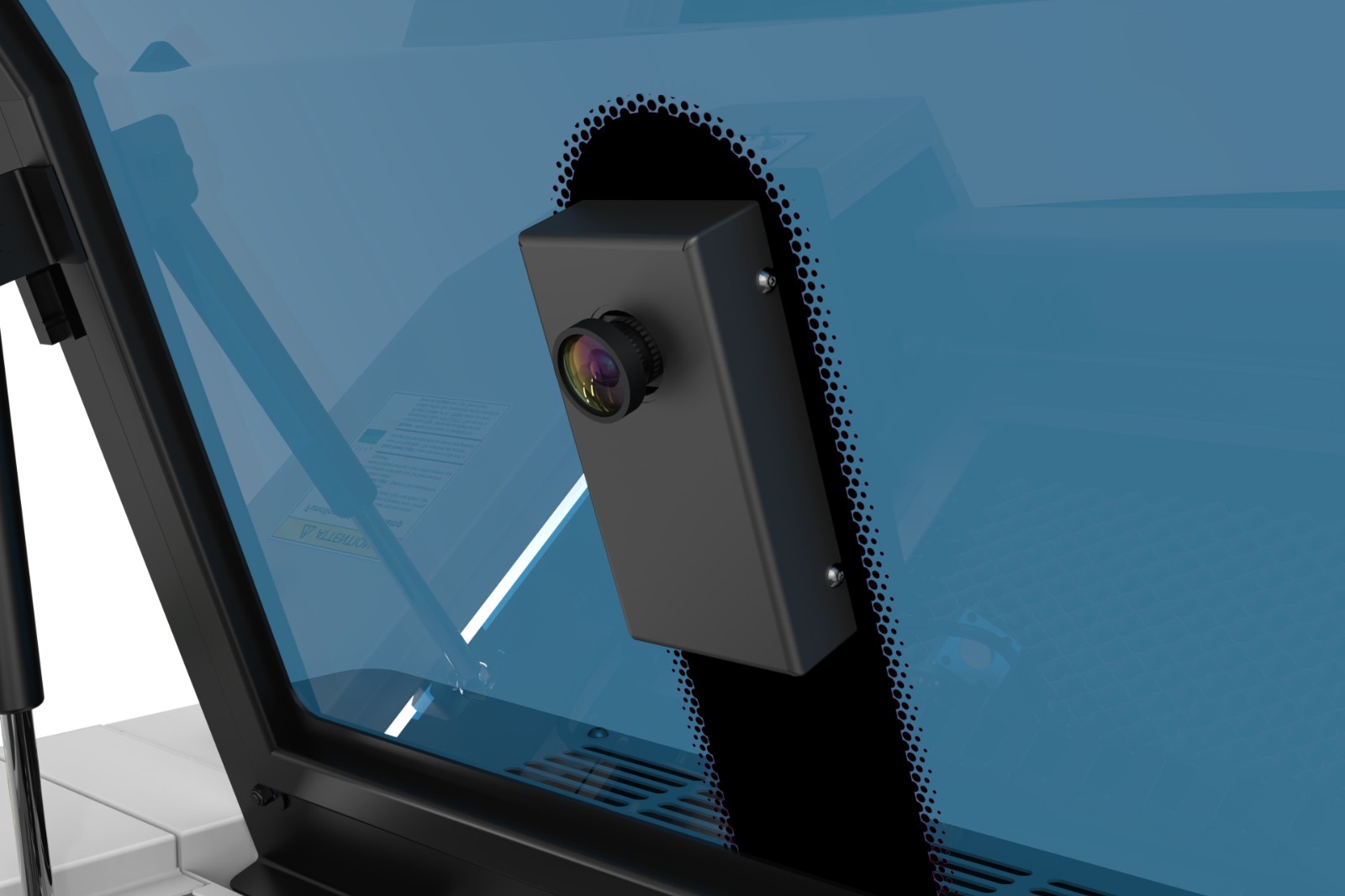

ビジョンシステムは、レーザー彫刻機の目として機能し、正確な位置合わせ、リアルタイムの監視、およびインテリジェントな処理を可能にする視覚的認識を提供します。

6.1ビジョンシステムのコアコンポーネント

7.エアアシストと排気システム

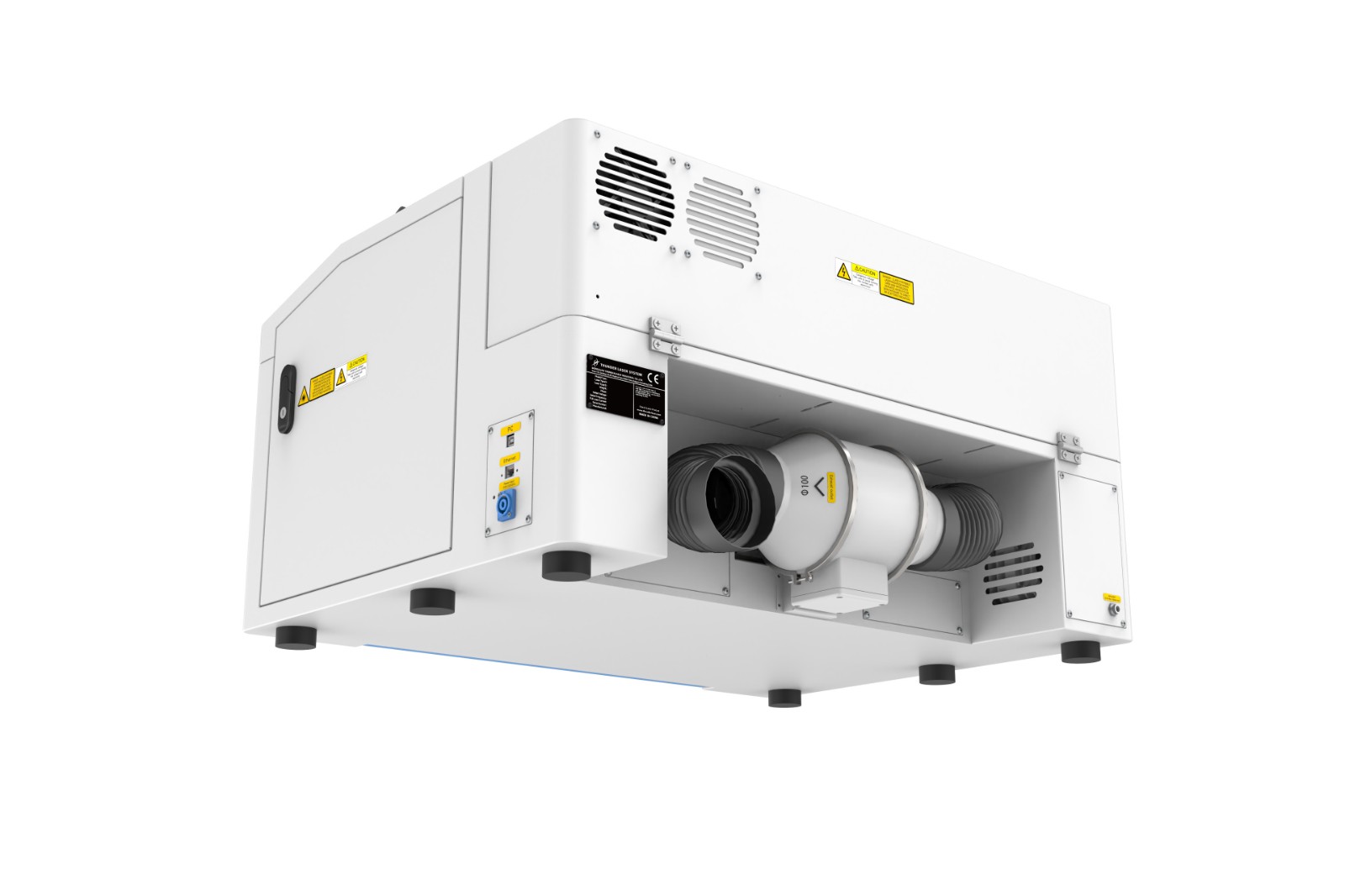

エアアシストと排気システムは、レーザー彫刻家の呼吸器系のように機能し、クリーンな切断環境とより安全な空気質を維持するのに役立ちます。

一緒に、エアアシストと排気システムは、彫刻と切断を鋭く、清潔で安全に保つのに役立ち、小さなワークショップと産業環境の両方で不可欠なものにします。

8.冷却システム

熱は高出力レーザー操作の副産物であり、冷却システムはそれを制御し続けます。 効果的な冷却がなければ、機械は過熱、不安定な性能、または永久的なコンポーネントの損傷に苦しむ可能性があります。

安定した冷却は、レーザー光源、光学、および電子機器を保護します。 ビームの安定性、彫刻の精度、機械全体の寿命に直接影響を与え、信頼性の高い操作のための最も重要なシステムの1つになります。

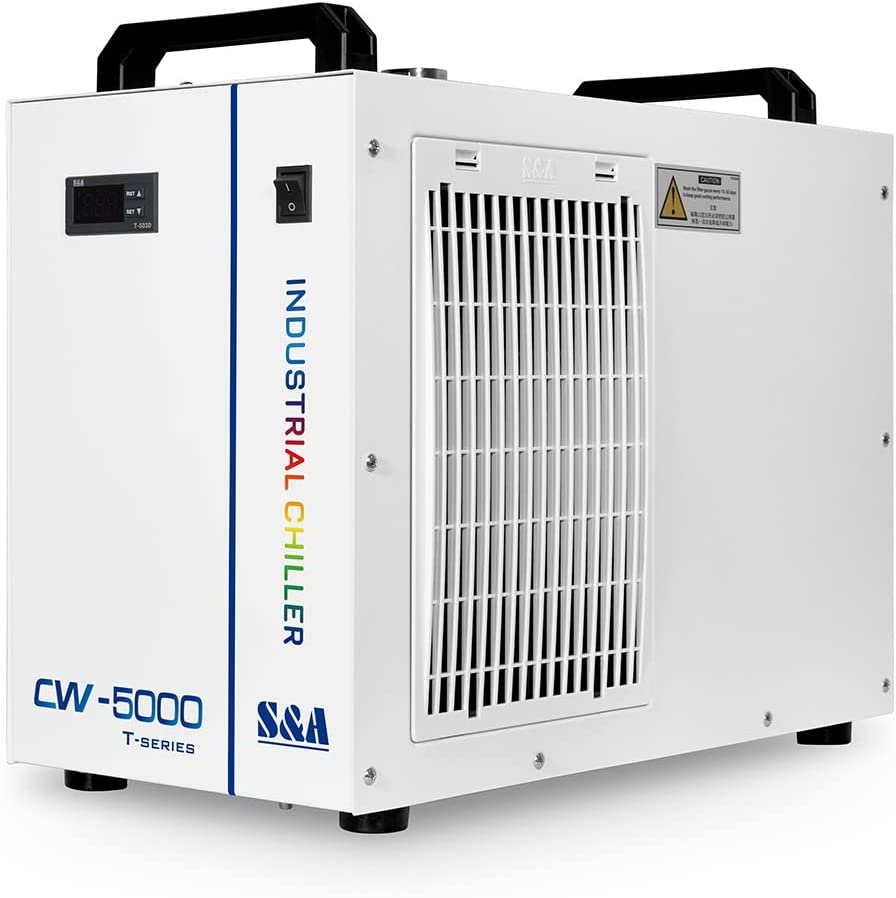

詳細: RF Laser Machinesのための冷却システム: 水冷対空冷

9.安全、電気、および構造システム

レーザー彫刻家は、パフォーマンス駆動のコンポーネントだけでなく、安全性、電気、および構造システムに依存して、信頼できる全体として機能します。

9.1安全システム

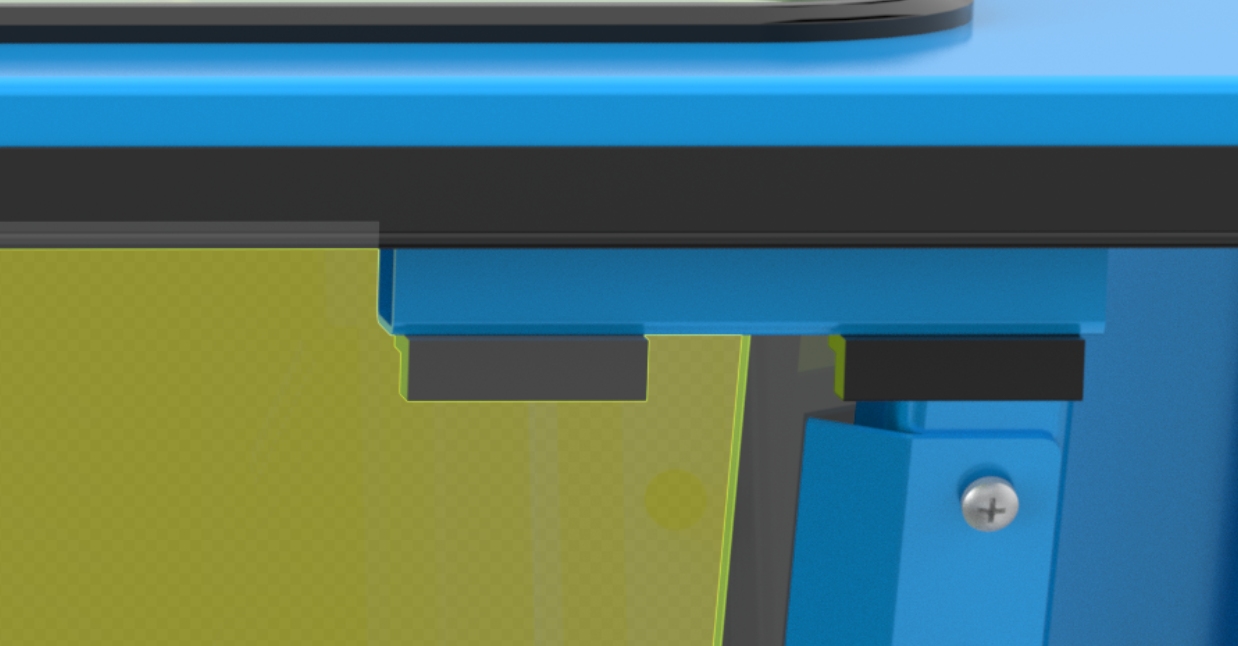

非常停止ボタン、安全インターロック、および保護エンクロージャーは、レーザービームまたは可動部品への偶発的な曝露を防ぐのに役立ちます。 高度なマシンには、火災検知センサーまたは自動シャットダウンプロトコルも含まれる場合があります。

9.2電気システム

電源、配線、および制御回路は、機械全体に安定したエネルギー分配を提供します。 適切な電気設計は、サージ、障害、または過熱に関連するリスクを軽減しながら、一貫したレーザー出力をサポートします。

9.3構造システム

シャーシとフレームは彫刻家の骨格として機能します。 剛性フレームは、安定性を向上させ、振動を減らし、繊細な光学アライメントを保護します。 良好に設計された構造は、高い処理速度で精度を維持するために特に重要です。

これらのシステムは、彫刻家の保護バックボーンとして機能し、機械が正確であるだけでなく、安全で耐久性があり、長期的な操作に適していることを保証します。

詳細: あなたのレーザーマシンは本当に安全ですか? 購入する前に知っておくべきこと

10.結論

レーザー彫刻家は、レーザー光源、光路、精密運動、インテリジェント制御、および補助サブシステム (冷却、気流、および安全性) が連携して機能するマルチシステムプラットフォームです。 一緒に、彼らは精密機器の厳格さと柔軟な製造の多様性を組み合わせたツールを作成します。

レーザー彫刻機の内部メカニズムを理解すればするほど、処理パラメーターを微調整し、安定したパフォーマンスを維持し、新しいアプリケーションのロックを解除できます。
