Gantry vs Galvo All You Need To Know About Laser Motion Control Systems

レーザーマシンでは、モーションコントロールシステムが重要な役割を果たします。 レーザービームがペンである場合、モーションコントロールシステムはそれを導く熟練した手です。 正確なモーションコントロールを使用してのみ、レーザーはプログラムされたパスをたどり、クリーンで正確な結果を提供できます。

この記事では、レーザーモーション制御システムがどのように機能するかを説明し、ガントリーシステムとガルボシステムを比較し、一般的なモーション関連の問題について説明し、実用的なメンテナンスとアップグレードのヒントを共有します。 これは、レーザーマシンの最も重要な部分の1つをよりよく理解するのに役立ちます。

1.レーザーモーション制御システムとは何ですか?

レーザーモーション制御システムは、定義された経路に沿ってレーザービームまたはワークピースを移動するレーザーマシンの一部です。 デジタルデザインファイルを正確な機械的または光学的な動きに変換し、レーザーが材料を正確に切断、彫刻、またはマークできるようにします。

一連のコマンドに従うロボットアームのように、モーションコントロールシステムは、レーザーヘッド (または一部のシステムではレーザービーム自体) がレーザー出力と同期してプログラムされた経路をたどることを保証します。

2.レーザーモーション制御システムが重要なのはなぜですか?

レーザーマシンを評価するとき、多くの人々は主にレーザーパワーに焦点を合わせます。 ただし、モーションコントロールシステムは、精度、速度、安定性、および長期的な信頼性に直接影響するため、同様に重要です。

2.1精度と繰り返し性

ベルトの緩み、ガイドレールのバックラッシュ、またはコントローラーからの信号遅延により、レーザーヘッドが意図した経路から逸脱する可能性があります。 これにより、特に詳細またはレイヤードデザインでは、ずれたカット、ゴースト彫刻、または歪んだグラフィックが発生する可能性があります。

2.2処理速度と効率

高品質のモーションコントロールシステムは、加速および減速中の遅延を最小限に抑えながら、高速で安定した動きをサポートします。 サーボモーターと閉ループ制御を備えたシステムは、より正確なパスを高速で維持でき、生産性の向上に役立ちます。

2.3安定性と长期的なパフォーマンス

連続操作中に、設計が不十分なモーションコントロールシステムは、ポジショニングエラーを過熱、振動、または蓄積する可能性があります。 自動化されたワークフローとバッチ生産では、安定性が重要です。 強力な機械設計と適切な材料選択は、機械が長期間にわたって確実に機能するのに役立ちます。

3.レーザーモーション制御システムはどのように機能しますか?

モーションコントロールシステムは、ジョブファイルがレーザーマシンに送信されるとすぐに動作を開始します。 コントローラーは、通常はベクトルデータまたはGコードの形式で設計指示を解釈し、正確な信号をモータードライバーに送信します。

次に、ドライバーはステッパーまたはサーボモーターに移動を指示します。 これらのモーターは、ベルト、リードスクリュー、ギアなどのトランスミッションシステムを駆動して、レーザーヘッドまたはスキャンミラーを目的の経路に沿って再配置します。

この一連のアクションは、精度、安定性、同期の3つの重要な属性に依存します。 システムのいずれかの部分の応答が遅すぎる、不正確な、または一貫性がない場合、結果として、ずれたカット、ぼやけた彫刻、または処理効率の低下などの目に見える欠陥が発生する可能性があります。

4.ガントリーvs.ガルボ: 違いは何ですか?

レーザーマシンは通常、ガントリーシステムとガルボシステムの2つの主要なタイプのモーションコントロールシステムに依存しています。 どちらも材料全体にレーザービームを移動しますが、非常に異なるメカニズムとコンポーネントを使用します。

4.1ガントリーモーションシステム

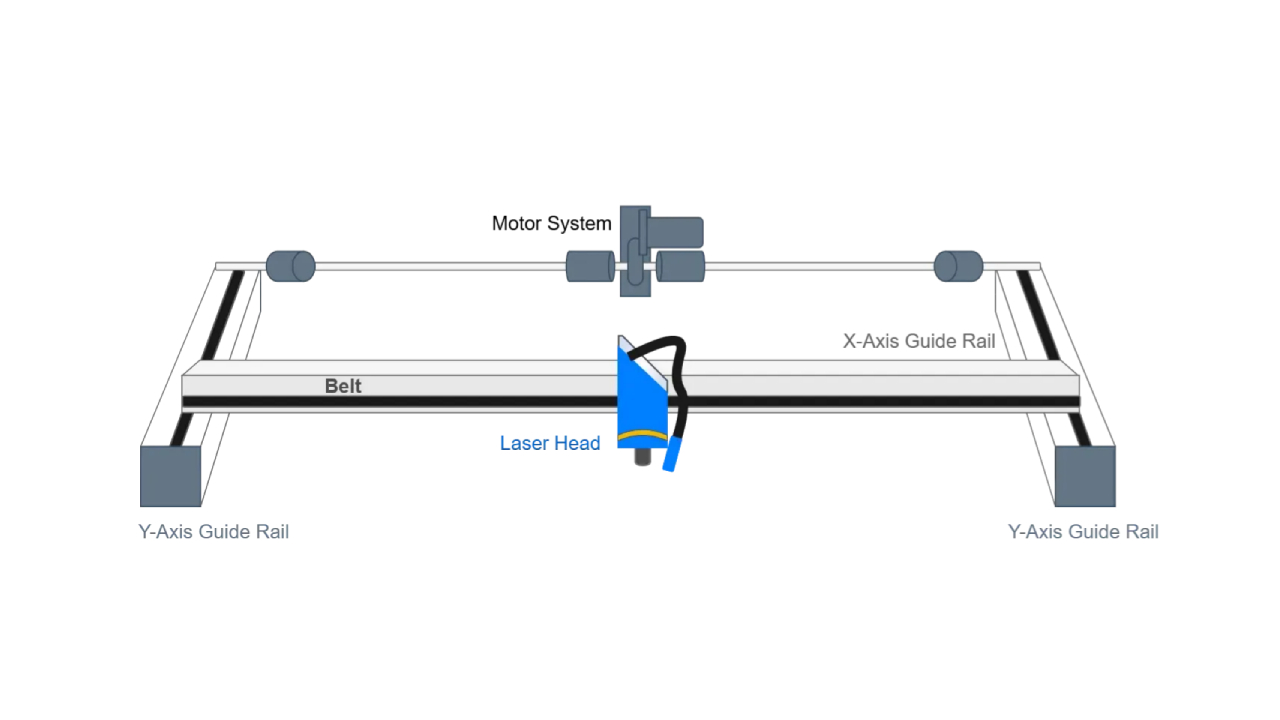

ガントリーシステムは、レーザーヘッド全体をX軸とY軸に沿って移動します。 通常、タイミングベルト、ボールネジ、またはラックアンドピニオンギアを介してステッパーまたはサーボモーターによって駆動されます。 この構造は、大判加工とより深い切断をサポートし、より大きなワークピースの彫刻や切断に適しています。

4.1.1ステッパーおよびサーボモーター

モーターは、機械式トランスミッション部品に接続されたシャフトを回転させることにより、X軸とY軸に沿って正確な線形移動を駆動します。

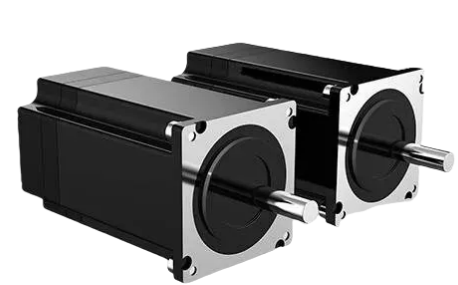

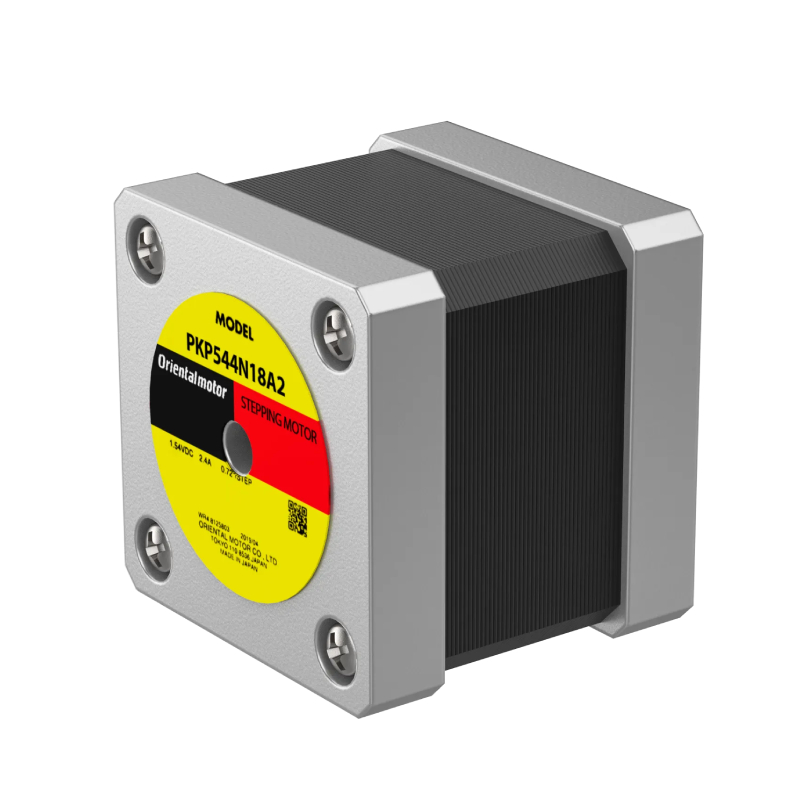

ステッピングモーター 費用効果が高く、制御が容易であり、中小レーザー機で一般的です。 ただし、高速では歩数が失われる可能性があり、位置精度が低下する可能性があります。

サーボモーター 閉ループフィードバック制御のためのエンコーダーを使用して下さい。 それらはより高い応答性と安定性を提供し、ミッドレンジ、ハイエンド、または高速レーザーシステムに適しています。

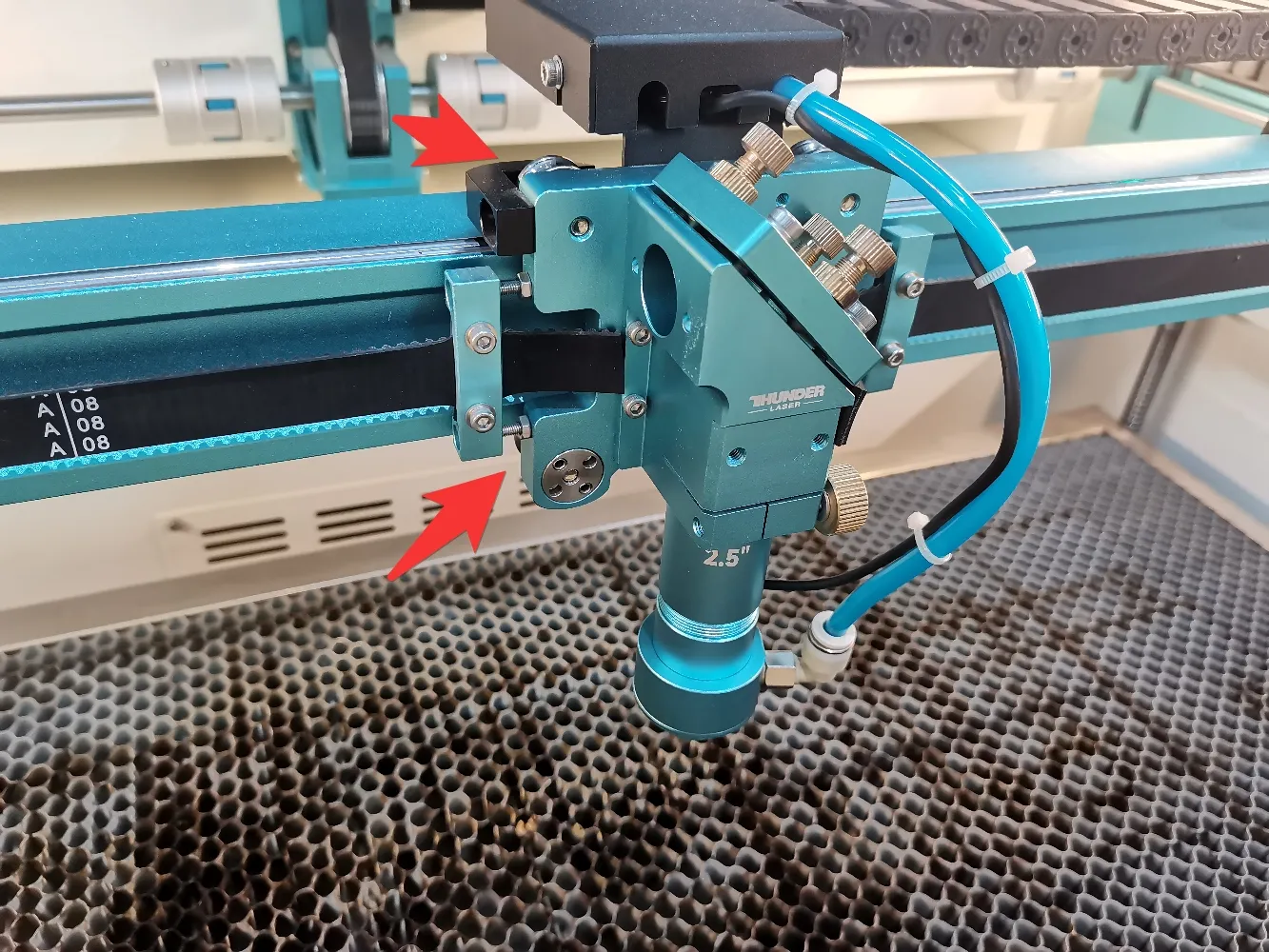

4.1.2伝送メカニズム

伝達メカニズムは、モーターの回転をレーザーヘッドの滑らかで制御された線形運動に変換します。

4.2 Galvoモーションシステム

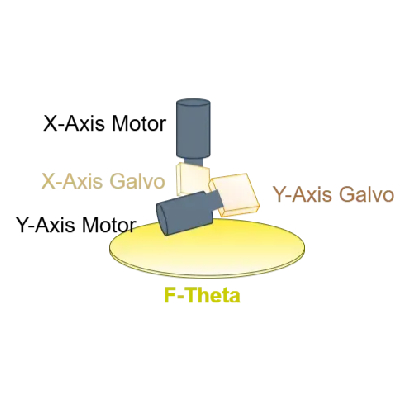

ガルボシステムは、レーザーヘッド全体を作業面全体に移動する代わりに、高速回転ミラーを使用してレーザービームを操縦します。 これにより、galvoシステムがコンパクトで非常に高速になります。 これらは、高速マーキング、マイクロ彫刻、およびインライン生産システムに一般的に使用されますが、光学的制約のため、通常は小さな作業分野に制限されています。

比較表: ガントリーとgalvoレーザーモーションシステム。

4.3伝送构成とアプリケーションシナリオ

レーザーモーション制御システムは、機械のサイズ、処理要件、および精度の目標に応じてさまざまな方法で構成できます。 以下の表は、一般的なモーションセットアップとその典型的なアプリケーションを比較しています。

比較表: 一般的なレーザーモーション構成とアプリケーション。

5.レーザーモーション制御システムを維持し、アップグレードする方法

レーザー機械のモーションコントロールシステム、特にベルト駆動メカニズムは、連続的な機械的負荷と摩擦の下で動作します。 適切なメンテナンスがなければ、切断品質が低下し、コンポーネントが早期に摩耗し、機械の信頼性が低下する可能性があります。 長期的な精度、安定性、パフォーマンスには、定期的なケアとタイムリーなアップグレードが不可欠です。

5.1定期的なメンテナンスとモニタリングのヒント

5.1.1ベルトの張力を定期的にチェックする

5.1.2クリーンベルトとガイドレール

5.1.3プーリーとモーターベアリングを検査する

5.2システムのアップグレードとキャリブレーションのヒント

時間の経過とともに、強力なモーションシステムでさえ、摩耗や精度の低下を経験する可能性があります。 適切なアップグレードと再調整により、パフォーマンスを維持し、ダウンタイムを短縮できます。

5.2.1アップグレードベルト材料

5.2.2精密キャリブレーションを実行する

5.2.3必要による重要なコンポーネントを交換する

5.3トラブルシューティングのヒント: レーザーモーションエラーがあなたに伝えていること

定期的なメンテナンスを行っても、長時間使用した後もモーションの問題が発生する可能性があります。 症状を早期に認識することで、根本原因を特定し、コストのかかるダウンタイムを回避できます。

クイックリファレンスガイド: 一般的なモーションシステムの問題と考えられる原因。

詳細: Laser Cutter Troubleshooting Guide | Thunder Laser Official

6.結論

レーザーモーション制御システムは、あらゆるレーザーマシンのバックボーンです。 レーザーが意図した経路をどれだけ正確に、効率的に、そして確実にたどることができるかを決定します。 ガントリーまたはガルボのセットアップを使用する場合でも、各コンポーネントの仕組みを理解することで、パフォーマンスの維持と問題のトラブルシューティングが容易になります。

ステッパモーターやサーボモーターからベルト、ガイドレール、ガルボミラー、Fシータレンズまで、すべてのコンポーネントがデジタルデザインを実際の結果に変える役割を果たします。 適切なモーション構成を選択し、それを適切に維持することで、より優れた速度、精度、および全体的なレーザー加工品質を実現できます。
