Laser Beam Focusing and Delivery Explained Optics, Beam Paths, and Maintenance

リアムの新しいCO2レーザーカッターは、厚いアクリルを切り抜くのに十分強力であるように見えましたが、彼のプロジェクトはまだ間違っていました。 細かいテキストの彫刻はあいまいに見え、きれいなカットを達成するのは困難でした。 彼はパワーとスピードを調整するのに何時間も費やしましたが、何も機能しませんでした。 彼がついに私たちのレーザースペシャリストに連絡したとき、答えは彼を驚かせました: ビームが適切に焦点を合わせられておらず、配達経路がわずかにずれていました。

このガイドでは、レーザービームフォーカシングがどのように機能するか、さまざまなビームデリバリーシステムがパフォーマンスにどのように影響するか、および彫刻をシャープに保ち、カットをきれいに保つために光学系のトラブルシューティングと保守の方法を学びます。

1.レーザービームフォーカシングの仕組み

レーザービームフォーカシングは、エネルギーが材料表面にどれだけ効率的に供給されるかを決定します。 レーザービームが最小のスポットに集中すると、そのエネルギー密度が増加し、機械が細部を刻み、材料をきれいにカットできるようになります。 一方、焦点が悪いと、彫刻のぼやけ、エッジの焦げ、切断性能の低下につながる可能性があります。

レーザービームフォーカシングは通常、定義された焦点面でビームを小さなスポットに収束させる光学要素を使用して達成されます。 最も一般的な方法の2つは、固定焦点距離レンズとFシータフィールドレンズであり、それぞれが異なるアプリケーションを提供します。

1.1標準的なレーザーの彫刻および切断のための固定焦点レンズ

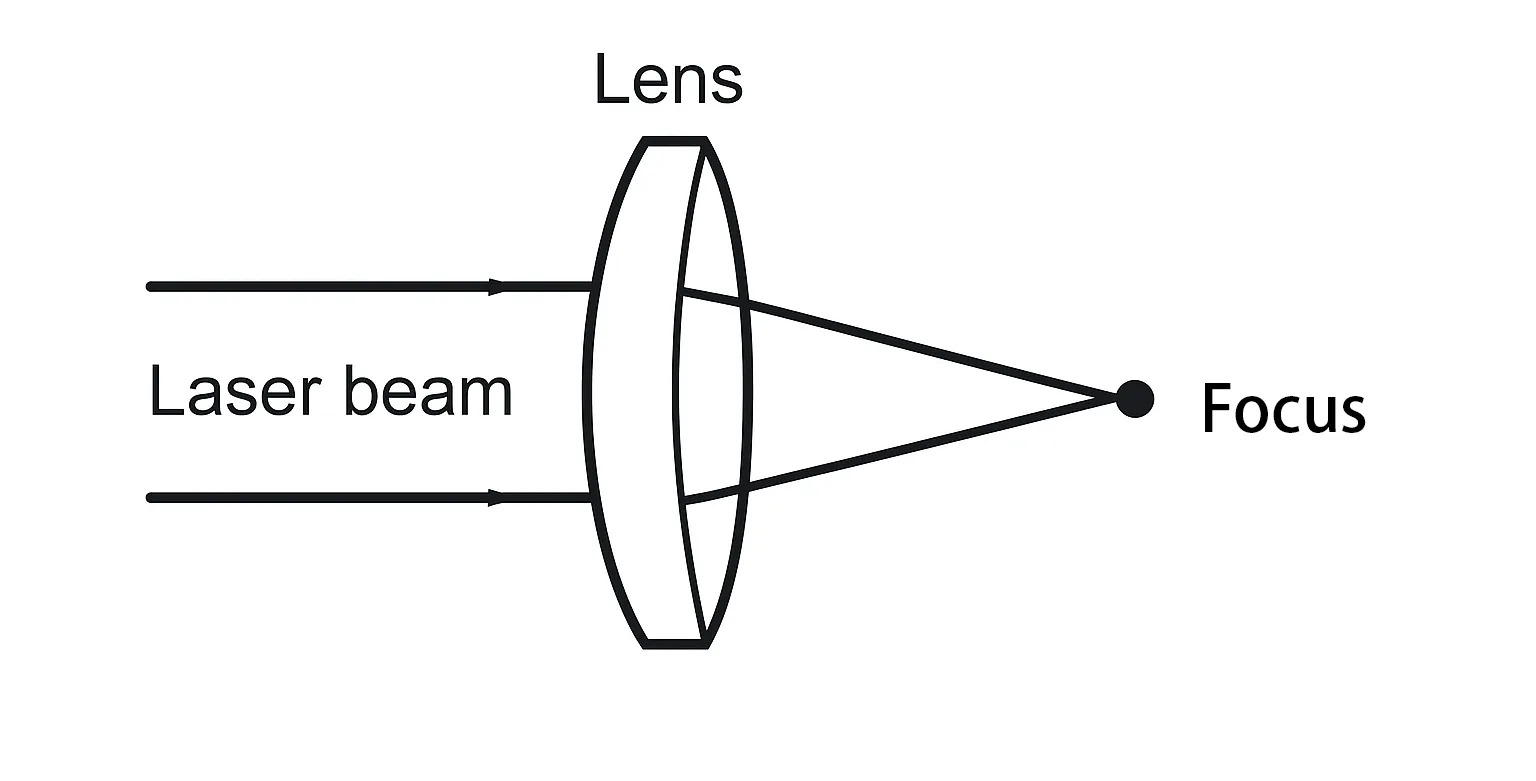

固定焦点レンズは、サンダーボルトシリーズなどのマシンを含む、CO2およびダイオードレーザーマシンで最も単純で最も広く使用されているレーザービームフォーカシング方法の1つです。 ビームを凸面光学レンズに通過させることにより、レーザーの焦点を合わせます。凸面光学レンズは、ビームを焦点スポットに向けて収束させます。 焦点面の近くで、ビームの直径は最小サイズに達し、次の場合に適しています。

重要なポイント:

1.2高速マーキング用Fシータレンズ

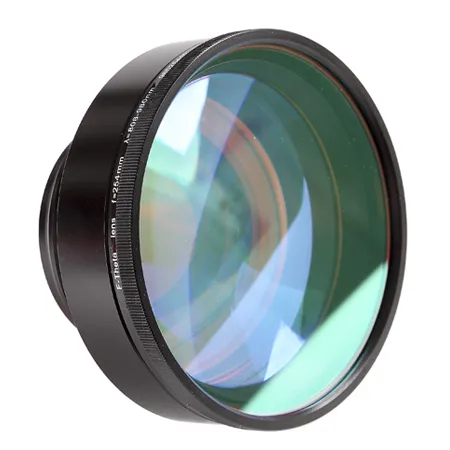

F-Thetaレンズファイバーレーザーマーキング機でよく使用され、galvoスキャンシステム用に設計されています。 これは、スキャン領域全体でほぼ平坦な焦点フィールドと予測可能なスポット位置決めを維持するのに役立ちます。 ガルボミラーと連携して、F-Thetaレンズは、マーキングフィールドの端の近くでもレーザーがより均一なスポットサイズを維持するのに役立ちます。

これにより、F-Thetaレンズは、金属、プラスチック、および正確な表面マーキングを必要とするその他の材料の高速マーキングと彫刻に適しています。

重要なポイント:

比較表: 一般的なレーザービームの焦点合わせ方法。

2.レーザービーム配信のしくみ

レーザービーム配信 ビームがレーザー源からワークピースにどのように移动するかを指します。 効率的なビームデリバリーシステムは、光損失を最小限に抑え、ビーム品質を維持しながら、レーザーエネルギーが正確かつ一貫してターゲットに到達することを保証します。 さまざまなレーザータイプは、波長、設計、および用途に応じてさまざまな配送方法を使用します。

2.1フリースペースビーム配信システム

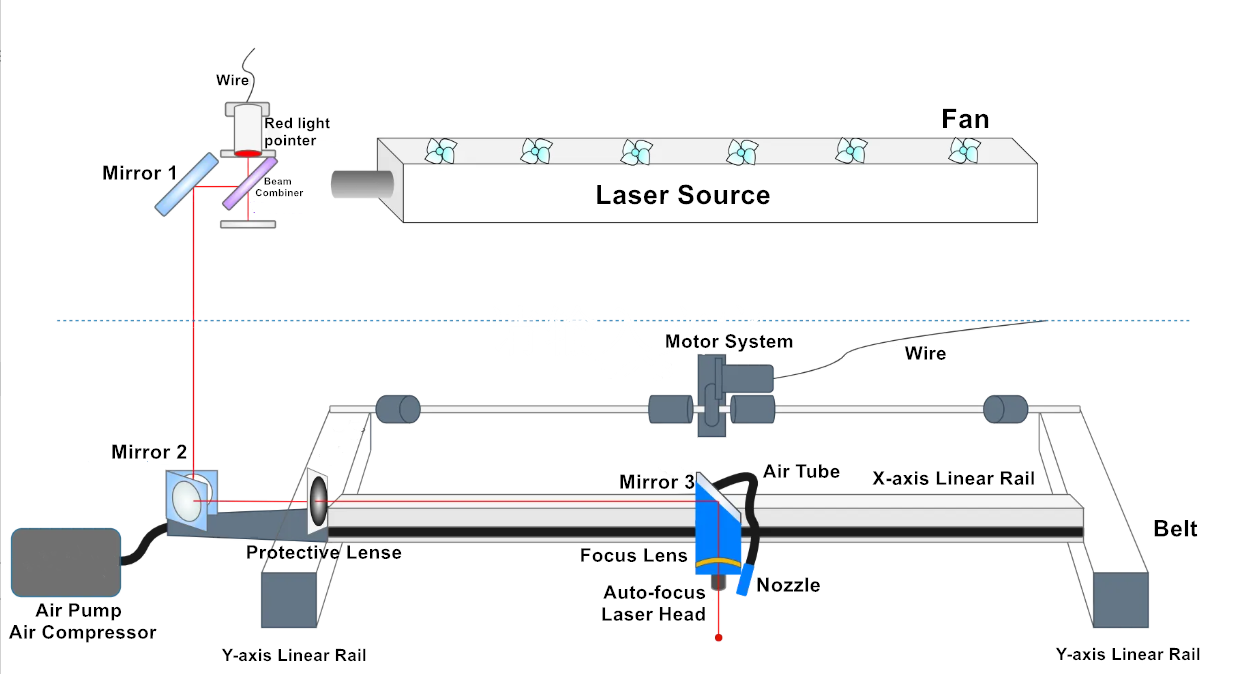

多くのCO2レーザーシステムでは、ビームは一連の高反射率ミラーを使用して開いた光路を通過します。 これらのミラーは、ビームをレーザーチューブからフォーカシングレンズに導き、最後にワークピースに導きます。

自由空間ビーム配信システムでは、いくつかの光学要素がビームを誘導し、その品質を維持する上で中心的な役割を果たします。

2.1.1ビームエキスパンダー

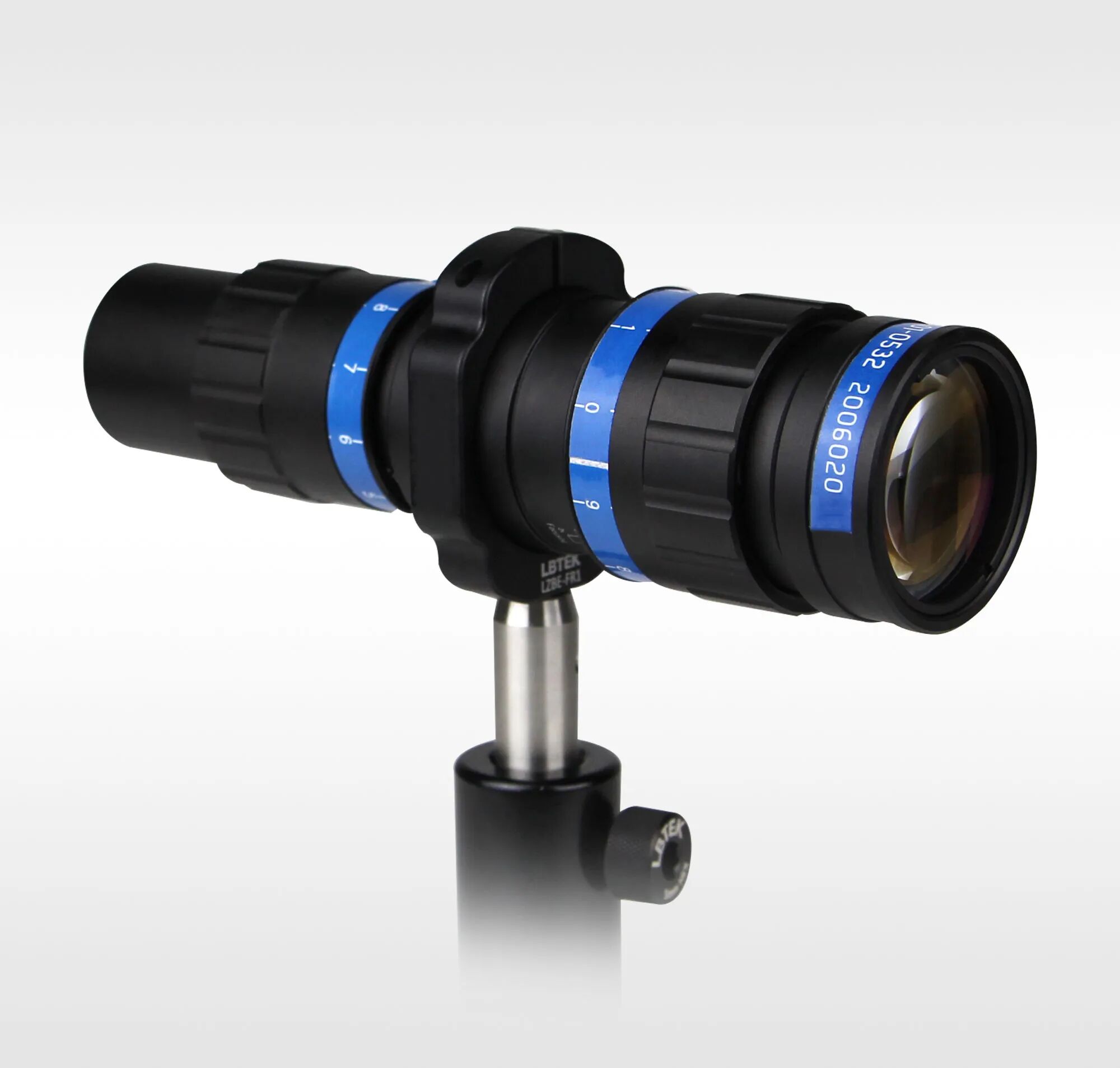

ハイエンドシステムでは、ビームエキスパンダーを使用してレーザービームの直径を調整し、発散を減らします。 これにより、元のビームが薄すぎたり、アプリケーションの要件を満たすには速すぎたりすることが防止されます。 通常、凸レンズと凹レンズの2つのレンズで構成され、これらが連携してビームを拡大し、下流の集束性能を向上させます。

2.1.2ビームコンバイナー

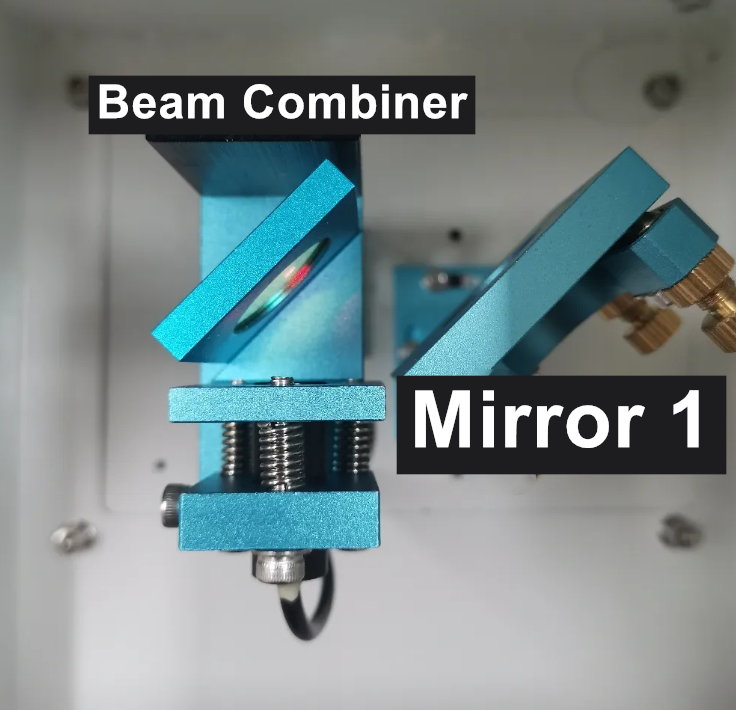

ビームコンバイナーは、メインレーザービームと補助レッドドットポインターを組み合わせて、目に見える位置合わせをします。 これにより、ユーザーはジョブを開始する前に切断または彫刻のパスをプレビューできます。

2.1.3ミラー

レーザーマシンのミラーは、レーザービームをフォーカシングヘッドに向けて複数ターン反射します。 安定した電力供給と一貫した処理品質には、適切なミラー配置が不可欠です。

2.1.4保護レンズ

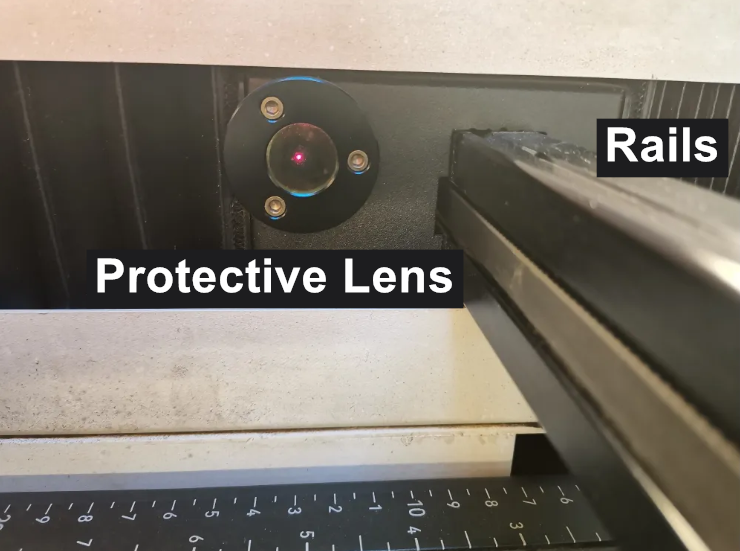

保護レンズは、ミラーと集束レンズを、切断または彫刻中に発生するほこり、煙、破片から保護するのに役立ちます。 このレンズを清潔に保つことは、ビーム品質を維持するのに役立ち、光学的損傷のリスクを減らします。

2.2光ファイバービーム配信システム

光ファイバービーム配信システムでは、レーザービームは、柔軟な光ガイドとして機能する特殊な光ファイバーコアを介して送信されます。 ビームはレーザー光源を出てファイバー内を移動し、ファイバーは自由空間ミラーを必要とせずに直接処理ヘッドに送ります。

ビームはファイバ内に含まれたままであるため、システムはずれや環境汚染に対する感度がはるかに低い。 これにより、空きスペースの配送と比較して、ビームの安定性が向上し、メンテナンス要件が削減されます。

比較表: 空きスペースミラー配信と光ファイバー配信。

3.一般的なレーザービームフォーカシングと配信方法

レーザー光源が異なれば、最適な性能を得るには、フォーカシングとビーム送出方法の組み合わせが異なります。 これらの构成は、レーザー波长、エネルギー密度、システムアーキテクチャ、および典型的なアプリケーションによって决まります。

3.1 CO2レーザー

CO2レーザーの波長は長く、通常は約10.6μmであり、ビームを効率的に集束させるには適切な光学レンズが必要です。 標準のシリカ光ファイバーはこの波長を効率的に伝達しないため、ほとんどのCO2レーザーシステムは自由空間ミラーデリバリーを使用します。

3.2ファイバーレーザー

ファイバーレーザーでは、ゲイン媒体はドープされた光ファイバーであり、ビームはファイバーシステム内で生成および誘導されます。 焦点合わせ方法には、さまざまな材料の厚さにわたって精度を維持するために、標準レンズ、フィールドレンズ、または高度なオートフォーカスシステムが含まれる場合があります。

3.3 UVソリッドステートレーザー

UVソリッドステートレーザーは通常、正確な集束光学系と慎重に制御されたビーム配信を必要とします。 多くの産業システムでは、ビームは自由空間の光路を通過し、細かいマーキングとマイクロ処理の性能を維持するために正確な位置合わせが必要です。

3.4ブルーレーザー

青色レーザーはCO2レーザーよりもはるかに短波長であり、銅などの反射率の高い金属の吸収を改善できます。 正確なフォーカスと配信のセットアップは、マシンのアーキテクチャとアプリケーションによって異なります。

比較表: 焦点合わせ方法、配信方法、および一般的なアプリケーションを備えた一般的なレーザータイプ。

4.一般的なレーザービーム配信の問題のトラブルシューティング

適切に設計されたレーザービーム配信システムでさえ、時間の経過とともにパフォーマンスの低下を経験する可能性があります。 初期症状を認識し、それらに対処する方法を知ることは、一貫した切断と彫刻の結果を維持するのに役立ちます。 以下は、3つの一般的な問題とそれらを解決するための実際的な方法です。

4.1ミスアライメント

4.1.1症状

4.1.2修正

4.2光学的ダメージ

4.2.1症状

4.2.2修正

4.3パワーロスとビーム品質の問題

4.3.1症状

4.3.2修正

手入れの行き届いたレーザービーム配信システムは、ダウンタイムを最小限に抑え、安定した高品質の結果を保証します。 一貫した検査とタイムリーな光学メンテナンスは、長期的なパフォーマンスの鍵です。

5.結論

信頼性の高いレーザービーム配信システムは、すべての切断、彫刻、およびマーキングマシンのバックボーンです。 ミラーやレンズから光ファイバーや集束方法に至るまで、各コンポーネントはビーム品質と処理効率を維持する上で重要な役割を果たします。

レーザータイプに適した配送方法とフォーカシング方法を選択し、定期的なクリーニングとアライメントを実行し、一般的な問題に迅速に対処することで、より一貫した結果を達成し、機器の寿命を延ばすことができます。
