Buffer Distance in Laser Engraving All You Need to Know

レーザーカッターやレーザー彫刻機を操作したことがある場合は、「バッファ距離が足りない」や「バッファスペースが足りない」などのエラーメッセージが表示されることがあります。これらのメッセージは、仕事を始める準備ができたときに表示されることが多く、レーザーモーションの仕組みに慣れていないと混乱する可能性があります。

では、バッファ距離とは正確には何ですか? この記事では、レーザー処理でバッファ距離が何を意味するのか、なぜ重要なのか、作業領域と処理時間にどのように影響するのか、「バッファスペースが足りない」などの一般的なエラーを回避する方法について説明します。

1をクリックします。レーザー彫刻のバッファ距離は?

バッファ距離は、安全距離またはバッファスペースとも呼ばれ、実際のレーザー彫刻が開始または終了する前後に意図的に残されたスペースです。 このスペースにより、レーザーヘッドは目標の彫刻速度まで加速したり、その速度からスムーズに減速したりできます。

バッファ距離は材料加工に直接関与しませんが、滑らかで安定したレーザー運動を確保する上で重要な役割を果たします。

たとえば、彫刻速度を2000ミリメートル/秒に設定すると、レーザーヘッドはその速度にすぐには達しません。 車が加速するのと同じように、立ち上がるには短い距離が必要です。 この加速フェーズ中にレーザーヘッドが移動する距離は、バッファ距離と呼ばれるものです。

減速するときも同じ原理が当てはまります。 ジョブが終了するか、レーザーヘッドが方向を変える必要があるとき、即座に停止することはできません。 機械的ストレス、振動、不安定な動きを引き起こさずにスムーズに減速するには、バッファスペースが必要です。

バッファ距離は、ジョブ全体で蓄積された総バッファ距離ではなく、単一のモーションセグメントに必要な距離を指すことに注意することが重要です。

言い換えれば、バッファ距離は、通常はモーションパスの開始時と終了時に、レーザーヘッドが1回加速または減速するのに必要なスペースです。 レーザーヘッドは完全な彫刻作業で多くの加速と減速のサイクルを経る可能性がありますが、バッファ距離は常に個々の遷移を指し、それらの組み合わせた長さではありません。

2をクリックします。レーザー加工でバッファ距離が重要なのはなぜですか?

バッファ距離は、レーザーヘッドに滑らかな加速と減速を完了するのに十分なスペースを与えるため、重要です。 これは動きの安定性を改善し、機械を保護し、正確な処理をサポートするのを助けます。

2をクリックします。1衝突防止

レーザーヘッドが作業エリアに近づくと、バッファ距離が安全マージンとして機能します。 特に高速または複雑な動きの際に、材料または周囲の物体との直接接触を防ぐのに役立ちます。

これにより、機械とワークピースの両方に損傷を与えるリスクが軽減されます。

2をクリックします。2レーザーの保護

特定のワークフローでは、レーザーヘッドは、出発点に到達する前に、指定された位置に移動し、安全な経路を通過する必要がある。 適切に構成されたバッファ距離は、レーザーが時期尚早に作動したり、障害物に近づきすぎたりしないようにするのに役立ちます。

これは、光学部品を保護し、位置合わせを維持し、不必要な機械的ストレスを軽減するのに役立ちます。

2をクリックします。3ソフトウェア制御モーションプランニングのサポート

ほとんどのレーザー制御ソフトウェアでは、バッファ距離または関連するオーバートラベル設定をジョブセットアップの一部として定義できます。 これにより、実際の彫刻が始まる前に必要な調整を行うのに十分なスペースがモーションコントロールシステムに与えられます。

これは、特に高速彫刻や方向転換が頻繁に行われるジョブで、高精度で一貫した結果を達成するために重要です。

関連する読み取り値: ボルトの実際の処理距離とバッファ距離。

3をクリックします。彫刻でバッファ距離を長くまたは短くするものは何ですか?

多くのユーザーは、バッファ距離が材料の種類や設計の複雑さなどの多くの要因の影響を受けると想定する場合があります。 ほとんどの場合、コアファクターははるかに単純です: モーションスピードと加速。

3をクリックします。1スピード

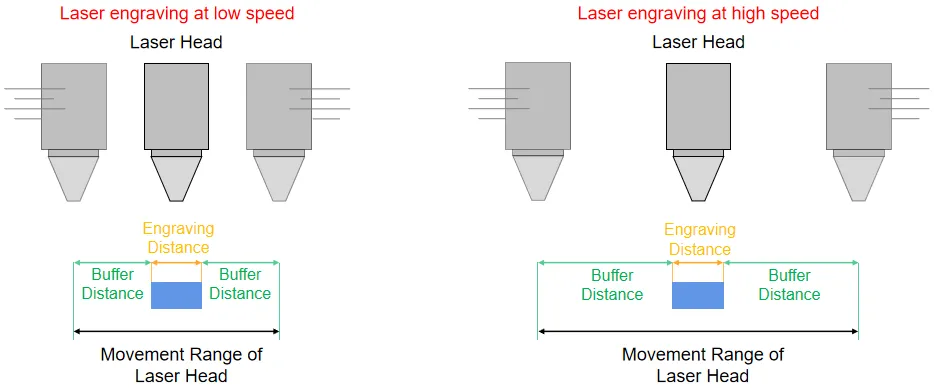

レーザーヘッドの移動が速く設定されているほど、加速が固定されているときに停止状態からその速度に到達するのに時間がかかります。 したがって、彫刻速度が高いほど、必要なバッファ距離は大きくなります。

続きを読む: 切断、彫刻、マーキングのためにレーザー加工速度を最適化する方法は?

3をクリックします。2加速

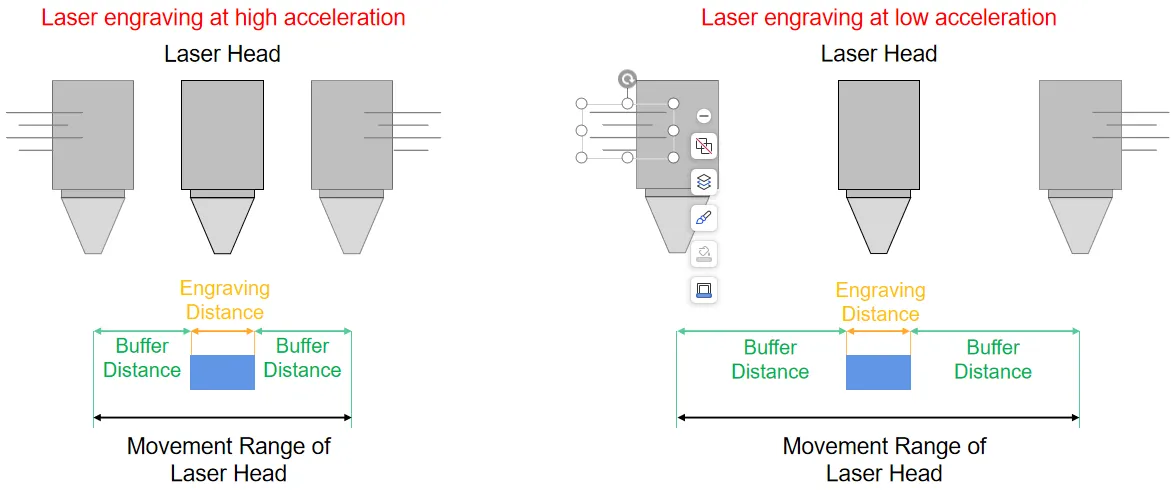

加速とは、レーザーヘッドがどれだけ速くスピードアップまたは減速できるかを指します。 より高い加速度値を持つマシンは、同じ速度に到達するために必要なスペースが少なくて済みます。 対照的に、加速度の低いシステムでは、同じモーション遷移をスムーズに完了するために、より大きなバッファ距離が必要です。

続きを読む:レーザーマシンの加速とは何ですか? 初心者向けガイド

速度と加速度がレーザー彫刻のバッファ距離にどのように影響するか。

4をクリックします。バッファ距離はレーザー彫刻にどのように影響しますか?

バッファ距離は、レーザーヘッドの動きの滑らかさに影響するだけではありません。 また、レーザー彫刻の2つの重要な側面、つまり効果的な作業領域と総処理時間に直接影響を与えます。

4をクリックします。1ワークエリア

緩衝空間では、レーザーヘッドが加速または減速している間、レーザーシステムはビームをオフに保ちます。 これは、遷移段階中に材料が処理されないことを意味する。

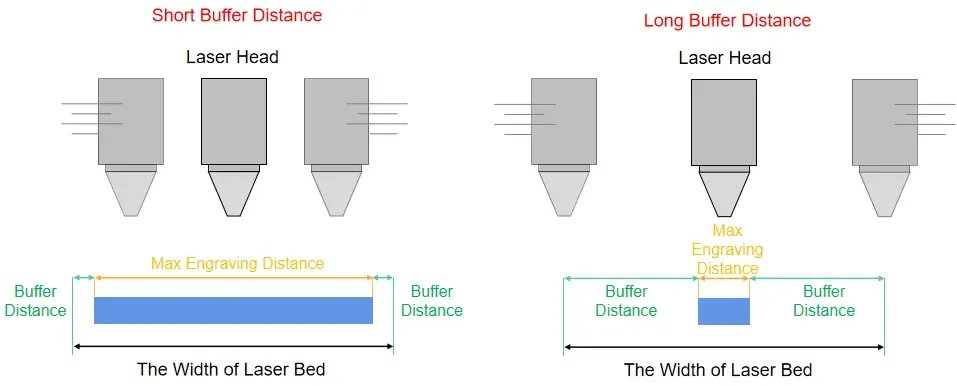

その結果、有効な作業エリアは総ベッドサイズよりわずかに小さくなります。 バッファ距離が大きいほど、実際に使用可能な彫刻エリアは小さくなります。

正確に計算するには、両側のバッファ距離を引く必要があります。

Effective Work text-align:center; margin:36px auto; max-width:100%; box-sizing:border-box;">

4をクリックします。2処理時間

直感に反しているように見えるかもしれない事実が1つあります。彫刻速度が速いからといって、同じデザインの総処理時間が常に短くなるとは限りません。 DPIをクリックします。

これは、総処理時間には、デザインの彫刻に費やされた時間とバッファ距離の移動に費やされた時間の2つの部分が含まれているためです。 彫刻速度が上がると、レーザーヘッドがデザインに沿って速く動くため、彫刻時間が短くなります。 ただし、高速ではバッファ距離が長くなるため、バッファの移動時間が長くなります。

このトレードオフのために、彫刻速度の増加は、同じDPIでの同じデザインの総処理時間の短縮に必ずしもつながるわけではありません。

続きを読む:レーザー加工時間に影響を与える9つの重要な要因: より速く働く方法

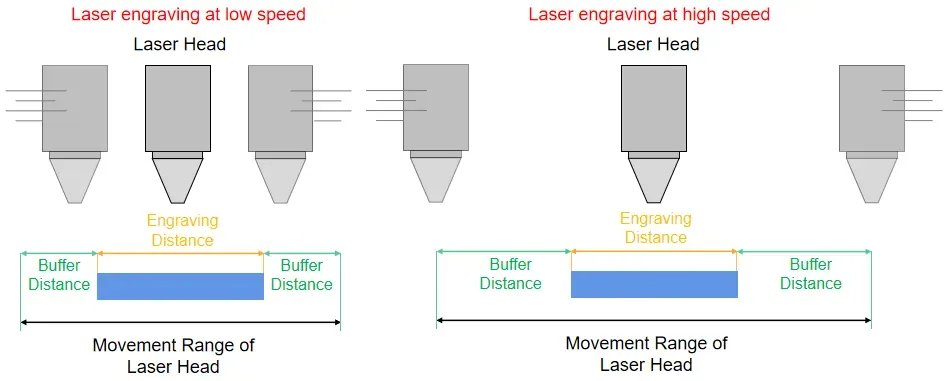

小さなデザインの場合、彫刻速度の特定の範囲内で、より速い速度は実際に総処理時間を増やすことができます。 これは、バッファの移動時間の増加が実際の彫刻中に保存された時間を超える可能性があるために発生します。 その結果、彫刻速度が上がるにつれて、総加工時間が増える可能性があります。

大きなデザインの場合、実際の彫刻時間が支配的な要因になります。 この場合、より高い彫刻速度を使用することによって節約される時間は、より長いバッファ移動によって引き起こされる余分な時間よりも長くなります。 したがって、彫刻速度を上げると、大きなデザインの総処理時間を短縮できます。

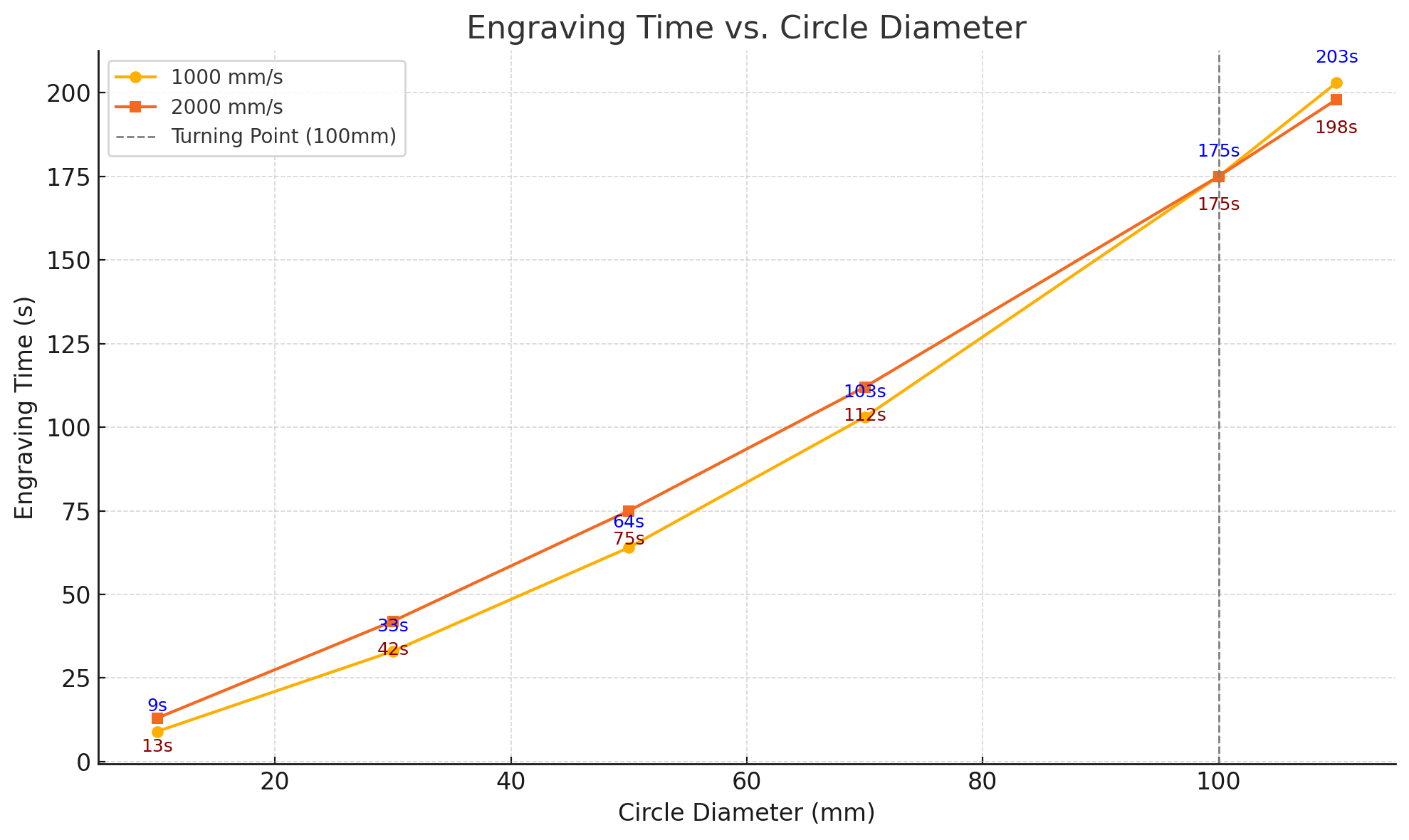

サンダーレーザーは、異なる設計サイズでの彫刻速度と総処理時間の関係を検証するために、同じサンダーボルトプロ32マシン、同じ材料、および同じパワーとDPI設定 (20% パワーと300 DPI) を使用して比較テストを実施しました。 異なる直径の円は、1000ミリメートル/秒と2000ミリメートル/秒の2つの速度で刻まれました。

5をクリックします。より良いレーザー彫刻のためにバッファ距離設定を最適化する方法

バッファ距離は主に速度と加速度の影響を受けます。 したがって、バッファ距離を最適化するための鍵は、ソフトウェアの設定と設計レイアウトを慎重に調整して、マシンが滑らかで安定した動きをするのに十分なスペースを確保できるようにすることです。

次の方法は、彫刻効率を最大化し、ワークスペースをより有効に活用し、スムーズなモーション制御を保証するのに役立ちます。

5をクリックします。1オーバースキャンまたはオーバートラベル設定の調整

「バッファ距離が足りない」エラーの一般的な原因の1つは、レーザーヘッドが設計領域の端で正確に彫刻を開始または停止しようとし、スムーズな加速または減速の余地がないことです。

LightBurnなどのほとんどのレーザーソフトウェアには、OverscanまたはOvertravel設定が含まれています。 これにより、レーザーヘッドは、彫刻パスを開始する前と終了後に、実際の設計境界をわずかに超えて移動できます。

オーバー缶の距離を増やすことで、レーザーヘッドに必要なスペースを提供し、スムーズに加速して減速します。 これにより、突然の停止を回避し、バッファ距離エラーを防ぎます。

5をクリックします。2彫刻速度を低下させる

彫刻速度が速いということは、レーザーヘッドの動きが速くなり、安全に加速および減速するためにより多くのバッファ距離が必要になることを意味します。 利用可能なスペースが短すぎると、マシンが動作を適切に完了しない可能性があり、バッファ距離エラーがトリガーされます。

これを避けるには、彫刻速度を適切に設定します。 特定のジョブに使用する速度がわからない場合は、レーザーマシンのメーカーからの推奨設定または検証済みの材料設定チャートから始めてください。 次に、デザインエリアが小さい、複雑な、または素材の端に近い場合は、少し下向きに調整します。

5をクリックします。3あなたのデザインに良いマージンを残す

デザインを素材の端に正確に配置しないでください。 可能な限り、デザインの周りに少なくとも5〜10mmのマージンを残します。

この余分なスペースにより、レーザーヘッドは、ワークピースのエッジを損傷したり、彫刻の欠陥を引き起こしたりすることなく、スムーズに加速および減速する余地があります。

レーザー彫刻用のバッファ距離設定を最適化する実用的な方法。

6をクリックします。結論

バッファ距離はレーザー加工の小さな設定のように見えるかもしれませんが、精度、安全性、および効率において重要な役割を果たします。 スムーズな加速と減速を可能にし、有効な作業領域に影響を与え、総処理時間にも影響を与える可能性があります。

バッファ距離は基本的に速度と加速によって決定されることを理解することで、ユーザーはジョブの設定中により賢明な選択をすることができます。 ジョブごとにバッファ距離を適切に設定することにより、ユーザーは彫刻品質を向上させ、モーション関連のエラーを減らし、マシンを保護し、生産性を最適化することができます。
