CO₂ Laser Lens Guide 1.5″, 2″, 2.5″, and 4″ Explained

CO ₂ レーザーレンズオプションを見たことがあるなら、おそらく1.5 "、2.0" 、2.5 "、4.0" のようなサイズを見たことがあるでしょう。 これらの数は、レンズの物理的な直径ではない。 これらは、レンズの焦点距離を指します。これは、レーザービームの集束の厳密さと、その焦点が効果を維持する範囲に影響します。

このガイドでは、各CO ₂ レーザーレンズのサイズの意味、1.5インチ、2.0インチ、2.5インチ、および4.0インチのレンズの比較、およびさまざまな彫刻および切断用途に最適なレンズについて説明します。

1.レーザーレンズの焦点距離はどういう意味ですか?

レーザーレンズの焦点距離とは、集束レンズとレーザービームが最小の集束スポットに到達するポイントとの間の距離を指します。 CO ₂ レーザーマシンでは、一般的な焦点距離には、1.5インチ、2.0インチ、2.5インチ、および4.0インチが含まれます。

一般に、焦点距離が短いほど、集束スポットは小さくなる。 これは、細かい彫刻、小さなテキスト、高解像度のグラフィック、および詳細な写真の彫刻に役立ちます。 ただし、焦点距離が短いほど焦点深度が浅くなります。つまり、材料の表面をより平坦にし、より正確に焦点を合わせる必要があります。

焦点距離が長いほど、焦点が合ったスポットが大きくなり、焦点が深くなります。 これにより、より厚い材料の切断、凹凸のある表面の処理、または高さの変化があるオブジェクトの操作に適しています。 ただし、スポットサイズが大きいため、焦点距離が長いほど、通常、非常に細かい彫刻には適していません。

簡単に言えば:

レーザーレンズを選択することは、実際には彫刻の詳細、切断の深さ、材料の厚さ、および表面状態のバランスをとることです。

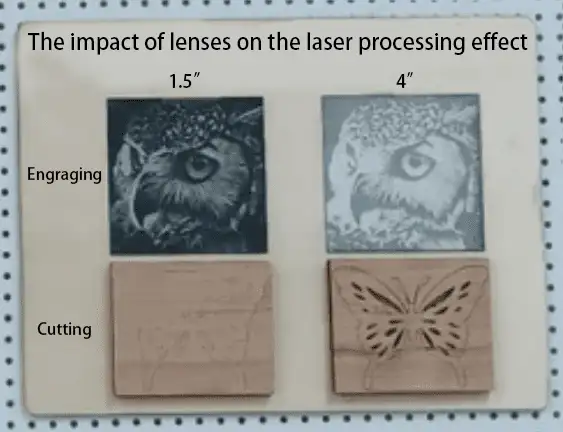

2.焦点距離がレーザーの彫刻と切断にどのように影響するか

レーザーレンズの焦点距離は、レーザービームが材料とどのように相互作用するかに直接影響します。 3つの最も重要な要因は、スポットサイズ、焦点深度、および最先端の品质です。

2.1スポットサイズ

スポットサイズは、材料表面上の集束レーザービームの直径である。 スポットサイズが小さいほど、レーザーエネルギーがより小さな領域に集中します。これにより、マシンはより細かいディテールとより鮮明な彫刻結果を作成できます。

これが、1.5インチレンズなどのより短い焦点距離のレンズが、詳細な彫刻、小さなテキスト、写真の彫刻、および細かいグラフィックによく使用される理由です。

ただし、スポットサイズが小さいほど良いとは限りません。 大きな塗りつぶされた領域を彫刻する場合、ライン間隔、DPI、または彫刻パラメータが適切に調整されていない場合、非常に小さなスポットがスキャンラインをより見やすくする可能性があります。 アクリルなどの一部の材料では、これにより、不均一な白色化または滑らかでない彫刻表面につながる可能性があります。

スポットサイズが大きいほど、一部の彫刻用途では、特に熱に強く反応するより大きな領域や材料を処理する場合に、よりスムーズな効果を生み出すことができます。 これが、2.0インチまたは2.5インチのレンズが1.5インチのレンズよりも一般的な彫刻に実用的であることが多い理由の1つです。

2.2焦点の深さ

焦点深度は、レーザービームが効果的に集束されたままである範囲を指す。 焦点深度が深いということは、レーザーがより大きな垂直距離にわたって有用なエネルギーを維持できることを意味します。

これは、厚い材料を切断するときに重要です。なぜなら、レーザービームは、上面だけでなく、材料内部のより深い部分でも効果を維持する必要があるからです。 不均一な、湾曲した、またはわずかに歪んだ表面を彫刻するときにも重要です。

より短い焦点距離のレンズは、より浅い焦点深度を有する。 彼らは焦点の精度と材料の平坦度に敏感です。

より長い焦点距離のレンズは、より深い焦点深度を有する。 より厚い材料や不均一な表面で作業するとき、彼らはより寛容です。

2.3カットの深さとエッジの品質

レーザー切断の場合、焦点距離は、レーザービームが材料の厚さを通してエネルギーを維持できる程度に影響します。

焦点距離が短いレンズは、表面に狭いカーフと高エネルギー濃度を作成できますが、焦点範囲が浅いため、厚い材料では効果が低くなります。 カットが深くなると、ビームが急速に広がり、切断効率とエッジ品質が低下する可能性があります。

より長い焦点距離のレンズはより深い焦点範囲を提供し、それはビームがより厚い材料を通してより効果的にとどまるのを助けます。 これが、2.5インチおよび4.0インチのレンズが中程度の厚さまたは厚さの材料切断に好まれることが多い理由です。

ただし、焦点距離が長いほど、すべての状況でカットが改善されるとは限りません。 最終的な切断結果は、レーザー出力、材料密度、焦点位置、切断速度、エアアシスト、および機械の位置合わせにも依存します。

3. CO2レーザーレンズの比较: 1.5 "、2.0" 、2.5 "、および4.0"

焦点距離は、集束レンズとレーザービームの焦点との間の距離を指す。 スポットサイズ、焦点深度、彫刻の詳細、および切断能力を決定する上で重要な役割を果たします。

多くのCO ₂ レーザー彫刻および切断機では、一般的なレンズの焦点距離には、1.5インチ、2.0インチ、2.5インチ、および4.0インチが含まれます。

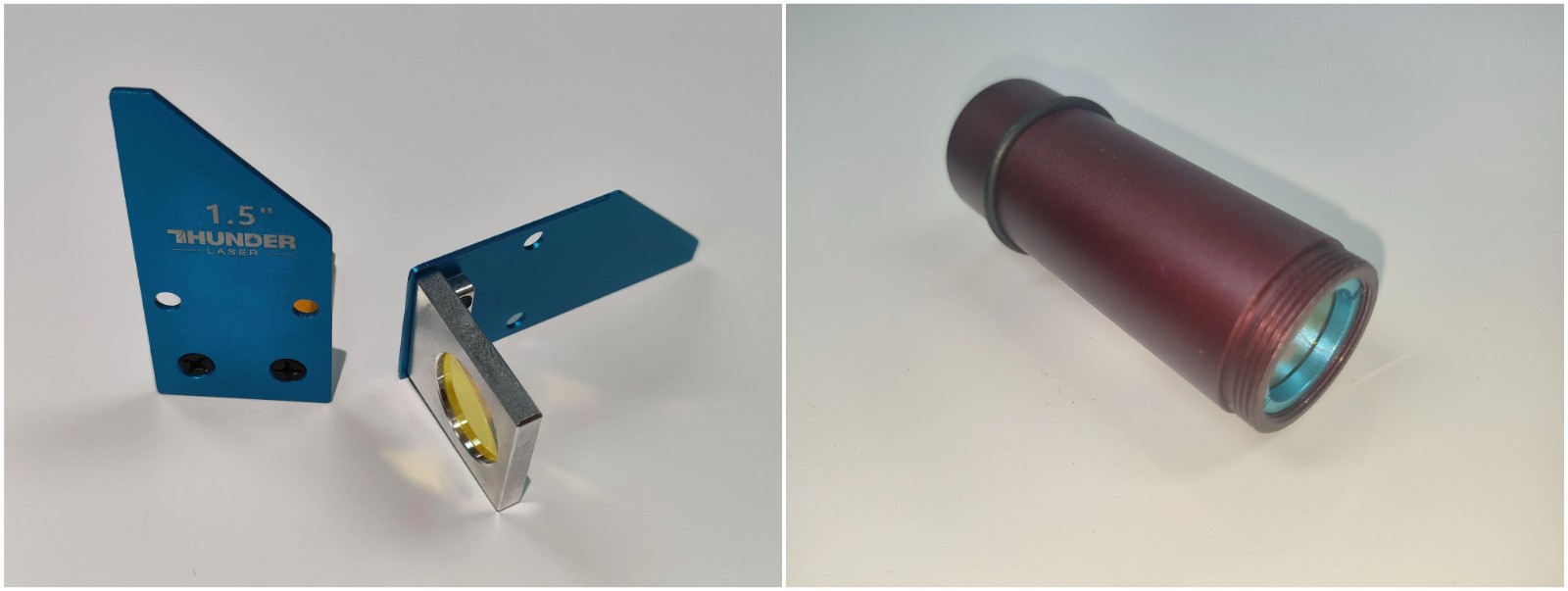

3.1 1.5インチレンズ: ファイン彫刻に最適

1.5インチレンズは、焦点距離が短く、非常に小さな集束スポットを生成する。 これにより、高ディテールとシャープな彫刻結果を必要とするアプリケーションに最適です。

細かいテキスト、写真の彫刻、詳細なグラフィック、複雑なパターン、小さなデザイン要素に特に役立ちます。 ビームはより小さな領域に焦点を合わせているため、鮮明なラインと高解像度の彫刻を生成できます。

おすすめの素材

紙、薄いアクリルシート、2色シート、陽極酸化アルミニウム、コーティングされた金属、薄いプラスチック、および細かい表面の詳細を必要とするその他の材料。

ベスト向け

細かい彫刻、写真彫刻、小さなテキスト、ネームプレート、ジュエリー彫刻、ラベル、詳細なグラフィック。

主な利点

優れた彫刻の明快さと細かいディテール。

制限

焦点深度が浅いため、厚い材料の切断、歪んだ材料、または不均一な表面には適していません。

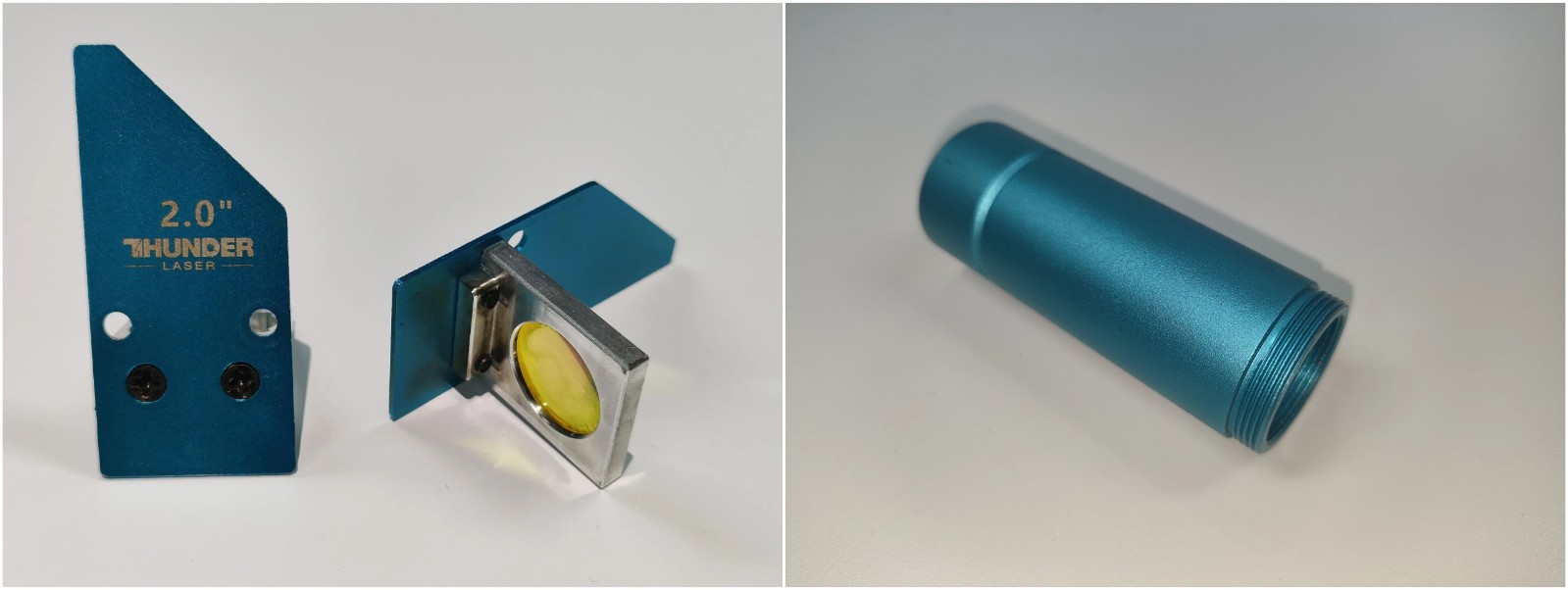

3.2 2.0インチレンズ: 最高の万能レンズ

2.0インチレンズは、彫刻品質と切断能力のバランスが取れているため、最も一般的に使用されているCO ₂ レーザーレンズの1つです。

それはまだ一般的な切断の仕事のために有効である間よい彫刻の細部を作り出すことができます。 多くのユーザーにとって、2.0インチレンズは、幅広い材料とアプリケーションでうまく機能するため、毎日のレーザー作業のデフォルトの選択肢です。

おすすめの素材

木材、アクリル、革、ゴム、布、紙、段ボール、竹、および中程度の厚さのプラスチック。

ベスト向け

一般的な彫刻、一般的な切断、サイン作成、革の切断、装飾的な彫刻、プロトタイピング、包装、および日常のレーザー加工。

主な利点

彫刻のディテールと切削性能の実用的なバランス。

制限

1.5インチレンズの超微細なディテールや4.0インチレンズのより深い焦点範囲は提供されません。

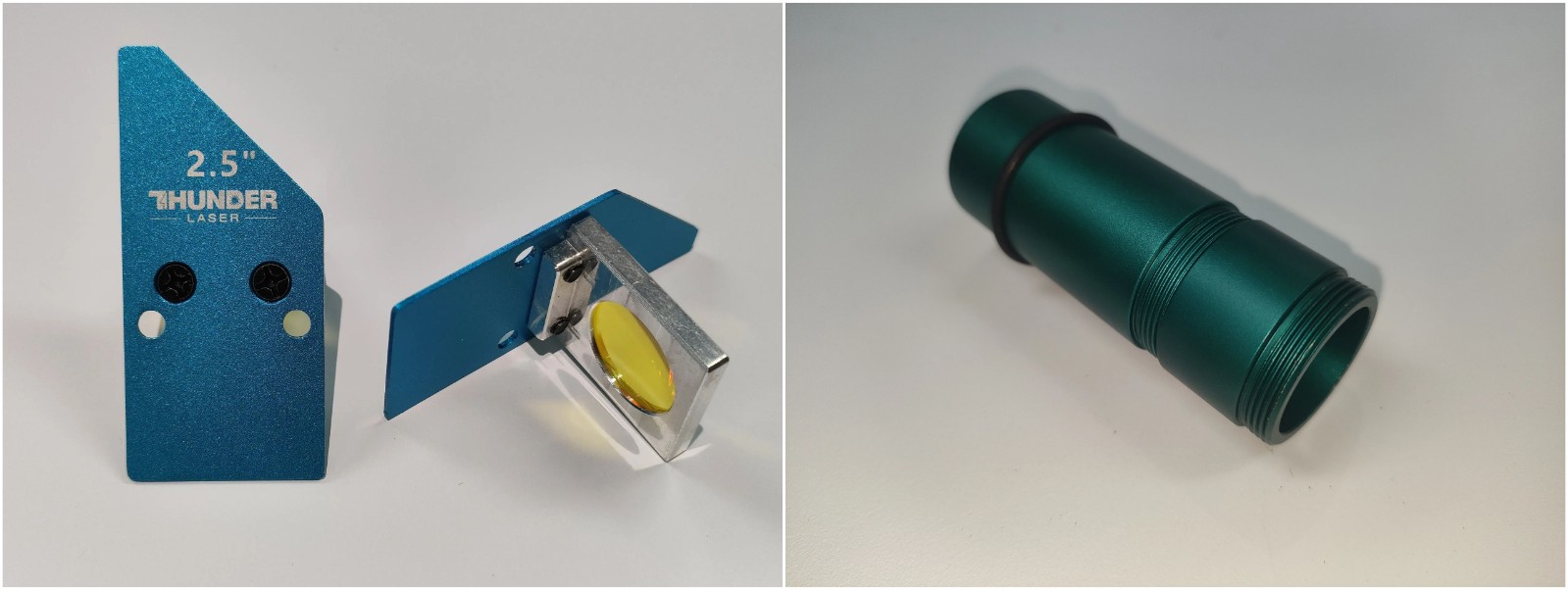

3.3 2.5インチレンズ: 中厚材料の方が良い

2.5インチレンズは2.0インチレンズよりも焦点距離が長く、焦点深度が深く、スポットサイズがわずかに大きくなります。 これにより、許容可能な彫刻品質を維持しながら、より良い切断性能を必要とするユーザーに役立ちます。

中厚の素材、厚手の木製パネル、アクリル、MDF、コルク、革、段ボール、および非常に細かい彫刻のディテールよりも切削深さが重要なその他の素材に適していることがよくあります。

スポットサイズがわずかに大きいため、2.5インチレンズは、一部の彫刻用途で過度の熱濃度を下げるのにも役立つ場合があります。 これは、集中した熱の下で反る傾向があるより大きな領域または材料を彫刻するときに役立ちます。

おすすめの素材

中厚の木材、アクリル、MDF、コルク、段ボール、革、デニム、圧缩ボード。

ベスト向け

中厚の切断、一般的な切断、看板、モデルビルディング、パッケージングインサート、およびバランスの取れた彫刻/切断作業。

主な利点

短いレンズよりも優れた切断深さとより寛容な焦点範囲。

制限

1.5インチまたは2.0インチのレンズと比較して、非常に細かい彫刻にはあまり適していません。

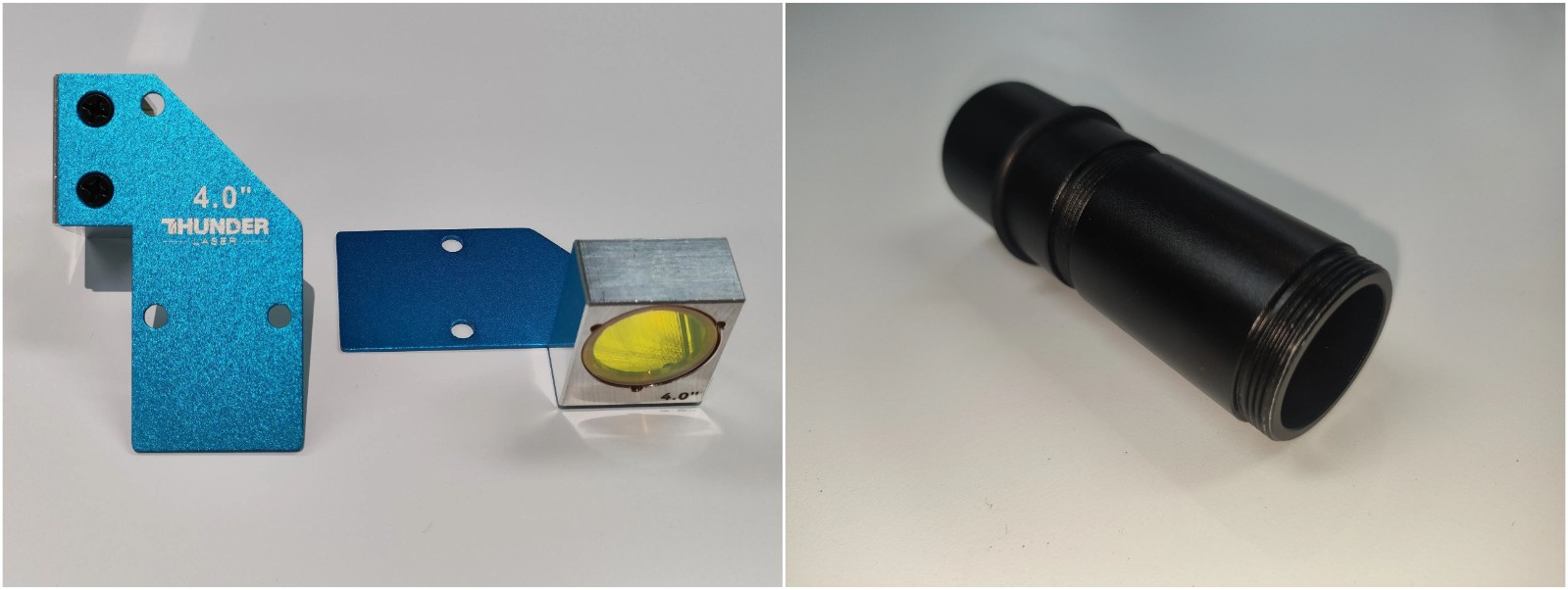

3.4 4.0インチレンズ: 厚い材料と不均一な表面に最適

4.0インチレンズは、これらの一般的なオプションの中で最も長い焦点距離を持っています。 より深い焦点深度を提供し、より厚い材料の切断や高さの変化を伴う表面の処理に適しています。 ただし、スポットサイズが大きくなるため、通常、高解像度の彫刻や非常に細かいディテールには最適ではありません。

推奨アプリケーション

厚い材料の切断、泡の切断、不均一な表面、湾曲したオブジェクト、深い彫刻、およびより大きな作業距離を必要とするアプリケーション。

おすすめの素材

厚いアクリル、厚い木材、10mmを超えるMDF、EVAフォーム、厚いフォーム、積み重ねられた材料、および不均一または曲面。

ベスト向け

厚い材料切断、フォーム切断、深い彫刻、不均一な表面彫刻、およびより深い焦点範囲を必要とするアプリケーション。

主な利点

厚いまたは不均一な材料のための優れた焦点深度。

制限

細かい彫刻、小さなテキスト、または高解像度の詳細には理想的ではありません。

4.材料による推奨CO ₂ レーザーレンズ

最良のレーザーレンズは、材料の種類、厚さ、密度、および所望の加工結果に依存する。 以下の表は、一般的な材料の実用的な出発点を提供する。

材料およびアプリケーションシナリオによる実用的なCO ₂ レーザーレンズ選択ガイド。

5.彫刻と切断: 正しいレンズの選び方

最初にメインタスクを定義すると、CO ₂ レーザーレンズの選択が簡単になります。 細かい彫刻、一般的な彫刻、中厚の切断、および厚い材料の切断には、それぞれスポットサイズと焦点深度の間で異なるバランスが必要です。

5.1良い雕刻のためのベストレンズ

細かい彫刻のために、1.5インチレンズは通常最良の選択です。 より小さなスポットサイズを作成し、よりシャープなディテール、よりクリーンなエッジ、およびより良い解像度を生成するのに役立ちます。

これは、写真彫刻、小さなテキスト、細かいグラフィック、詳細なラインアート、ネームプレート、2色のシート彫刻、薄い紙や繊細な素材に特に役立ちます。 しかし、1.5インチのレンズは焦点深度が浅いため、材料表面は平らで、焦点が合っている必要があります。 厚い材料の切断にはお勧めできません。

5.2一般的な彫刻と切断のための最高のレンズ

一般的な彫刻と切断のために、2.0インチレンズは通常最も実用的なオプションです。 それは彫刻の詳細と切断能力の間の良いバランスを提供します。

このレンズは、さまざまな素材で作業し、レンズを頻繁に交換したくないユーザーに適しています。 これは、木材彫刻、アクリル彫刻、革彫刻と切断、ゴム彫刻、紙と段ボールの加工、一般的なサイン作成、および毎日のレーザー切断と彫刻のタスクに適しています。

多くのCO ₂ レーザーユーザーにとって、2.0インチレンズは最高の万能レンズです。

5.3中厚い切断のための最もよいレンズ

中程度の厚さの切断には、2.5インチのレンズが2.0インチのレンズよりも良い選択であることがよくあります。 それはより深い焦点深度を提供し、レーザーが材料を通してより良い切断性能を維持するのに役立ちます。

中厚の合板、中厚のアクリル、MDF、コルク、段ボール、革、デニム、モデルコンポーネント、およびパッケージングインサートに適しています。

2.5インチレンズは、切断深さと許容可能な彫刻品質のバランスを取りたい場合にも役立ちます。

5.4厚い切断または不均一な表面のための最高のレンズ

厚い切断または不均一な表面のために、4.0インチレンズは通常最良の選択です。 そのより深い焦点深度は、レーザーがより大きな垂直距離にわたって効果的にとどまるのを助けます。

これは、厚さ10mmを超える材料、厚さのアクリル、厚い木材、厚いMDF、EVAフォーム、厚いフォーム、凹凸のある表面、湾曲したオブジェクト、スケートボードデッキ、ボウルの内部、およびより多くの作業距離を必要とするアプリケーションに特に役立ちます。

4.0インチのレンズは、小さなテキストや細かい彫刻には理想的ではありませんが、彫刻の解像度よりも焦点深度が重要な場合にはうまく機能します。

6.レーザーレンズをいつ変更または交換する必要がありますか?

異なるアプリケーションに一致するか、損傷したレンズを交換するかの2つの理由で、レーザーレンズを変更する必要があります。

現在のレンズがプロジェクトと一致しない場合は、別の焦点距離に切り替える必要があります。 たとえば、細かい写真彫刻から厚いアクリルカットに移行する場合は、1.5インチまたは2.0インチのレンズから4.0インチのレンズに切り替えると、より良い結果が得られる場合があります。

次の問題のいずれかに気付いた場合は、レンズを交換する必要があります。

レンズが損傷したり汚れたりすると、レーザー出力が低下し、ビーム品質に影響を与え、彫刻や切断の性能が低下する可能性があります。 重度のケースでは、さらに光学的損傷のリスクを高める可能性もあります。

定期的な検査とクリーニングは、レンズの寿命を延ばし、安定したレーザー性能を維持するのに役立ちます。

弊社をチェック 完全なビデオガイド Thunder Laserの完全な製品ラインナップ全体の段階的なチュートリアルのために。

7.レーザーレンズの交換とクリーニングの安全に関するヒント

レーザーレンズの交換またはクリーニングには、慎重な取り扱いが必要です。 レンズは光学部品であり、小さな傷、指紋、またはほこりの粒子でさえ、レーザーの性能に影響を与える可能性があります。

7.1レンズを交換する前にマシンをオフにする

レンズを交換またはクリーニングする前に、常にレーザーマシンをオフにしてください。 レーザーヘッドが動いておらず、機械が安全な状態にあることを確認してください。

レーザーが発射されている間、または機械が動作している間は、レンズを取り外したり取り付けたりしないでください。 これは安全上のリスクを生み出し、機械を損傷する可能性があります。

レンズを使用する前に、レーザーシステムを安全に無効にするための製造元の指示に従ってください。

7.2作業エリアをきれいに保つ

きれいな作業エリアは、ほこり、破片、および小さな粒子がレンズを汚染するのを防ぐのに役立ちます。

レンズを交換する前に、残りの材料、スクラップ、およびほこりをレーザーベッドから取り除きます。 ハニカムプラットフォームを備えた機械の場合、レンズマウントに落下したり、交換プロセスを妨げる可能性のある小さな粒子が表面にないことを確認してください。

Novaシリーズのマシンでは、レンズを交換する前にハニカムプラットフォームをクリアに保つことが特に重要です。 プラットフォームの破片は交換をより困難にする可能性があり、機械の清潔さや位置合わせに影響を与える可能性があります。

7.3レンズ交換中に小さな部品を失うことを避ける

一部のレーザーレンズアセンブリには、小さなネジ、ワッシャー、保持リング、またはその他の小さな部品が含まれます。 これらのコンポーネントは、レンズ交換中に簡単に失われる可能性があります。

ボルトシリーズのマシンでは、分解する前にきれいな布や柔らかいマットをプラットフォームに置くことをお勧めします。 これは、小さな部品をキャッチし、プラットフォームのギャップに落ちるのを防ぎます。

交換中にすべての部品を整理しておくと、インストールエラーを防ぎ、機械を偶発的な損傷から保護できます。

7.4適切な光学ツールでレンズを掃除する

レーザーレンズをクリーニングするときは、適切な光学クリーニングツールを使用してください。 指でレンズ表面に直接触れないでください。

推奨される洗浄ツールには、レンズクリーニングティッシュ、糸くずの出ない光学布、適切なレンズ洗浄溶液、エアブロワーまたはクリーンエアダスター、およびクリーングローブが含まれます。

まず、エアブロワーでゆるいほこりを取り除きます。 次に、レンズティッシュまたは光学クロスに少量のレンズ洗浄液を塗布します。 過度の圧力をかけずにレンズをそっと拭きます。

厳しい化学薬品、粗い布、ペーパータオル、または研磨材を使用しないでください。 これらはレンズコーティングを傷つけ、光学性能を低下させる可能性があります。

8.結論

適切なCO ₂ レーザーレンズの焦点距離を選択すると、彫刻品質、切断深さ、エッジ仕上げ、および全体的な加工安定性に大きな違いが生じます。

1.5インチのレンズは、細かい彫刻や高解像度のディテールに最適です。 2.0インチレンズは、一般的な彫刻と切断に最適な万能オプションです。 2.5インチのレンズは、中厚の材料とバランスの取れた切断性能に適しています。 4.0インチのレンズは、厚い材料、凹凸のある表面、およびより深い焦点深度を必要とするアプリケーションに最適です。

適切なレンズは、材料、厚さ、表面状態、および望ましい結果に依存します。 焦点距離、スポットサイズ、焦点深度の関係を理解することで、各プロジェクトに最適なレーザーレンズを選択し、よりクリーンで一貫性のある結果を得ることができます。
