レーザーパワーは、あなたが作るすべてのカット、マーク、彫刻の背後にあるサイレントエンジンです。しかし、より高いパワーは必ずしもより良い結果を意味するわけではありません。繊細なグレースケール画像から厚い木の深い切り込みまで、レーザーパワーを管理および調整する方法は、プロジェクトを作成または中断する可能性があります。

このガイドでは、レーザーパワーが実際に何であるか、それが切断と彫刻の結果にどのように影響するか、そして最も重要なことに、よりクリーンでより一貫性のあるレーザー加工結果に正しく使用する方法を分析します。

1.レーザーパワーとは何ですか?

誰かがレーザーの「パワー」について話すとき、それは単にレーザーがどれほど強いかを意味するかのように、それは簡単に聞こえるかもしれません。しかし、レーザー加工では、電力はより微妙です。異なるレーザータイプと異なるレーザー操作モードは、「パワー」が異なることを説明できることを意味します。

レーザーパワーが切断と彫刻にどのように影響するかを理解するには、まず、レーザーパワーとピークパワーの2つの主な測定方法を知る必要があります。

1.1平均パワー

平均出力とは、単位時間あたりのレーザーの総エネルギー出力を指し、ワットで測定します。これは、連続波動作中の定常エネルギー供給、またはパルスレーザーシステムのすべてのパルスにわたる平均エネルギー出力を表します。

CO2レーザーとほとんどのダイオードレーザー機械では、レーザーは連続ビームを放出するため、平均出力は材料に供給されるリアルタイム出力と同等です。このパワーレベルは、表面に吸収される熱の量を直接決定し、次のように影響します。

切断速度と材料の厚さ。
彫刻の深さと一貫性。
焼き過ぎ、焦げ、または材料の焦げのリスク。

1.2ピークパワー

連続出力を反映する平均電力とは異なり、ピーク電力は単一パルスで到達した最高電力を測定します。これは、MOPAファイバーレーザー、Qスイッチドファイバーレーザー、UVレーザーなど、急速で高エネルギーのバーストで発射されるパルスレーザーシステムで最も重要です。

20Wレーザーでさえ、パルスあたりわずか数ナノ秒で10〜25キロワットのピークパワーに達することができます。その短いエネルギースパイクは、次のように十分に強力です。

周囲に熱を広げることなく、表面層を即座に蒸発させます。
陽極酸化アルミニウムまたは他のコーティングされた金属に鮮明なディテールをエッチングします。
薄い材料または反射材料を反らせたり溶かしたりせずにきれいにマークします。

特徴	平均パワー	ピークパワー
定義	ワットで測定された、毎秒継続的に供給されるエネルギー。	キロワットで測定された単一のレーザーパルス中の最大出力。
一般的なレーザー	CO2レーザー、連続波ファイバーレーザー、ダイオードレーザー。	パルスファイバーレーザー、MOPAレーザー、Qスイッチレーザー、およびUVレーザー。
典型的なパワー	数ワットから数百ワットまでの範囲です。	平均出力が低い場合でも、パルスあたり10〜25 kW以上のことがよくあります。
主なアプリケーション	切断、詳細な彫刻、および継続的な熱処理。	ファインテクスチャ、コールドマーキング、および高コントラストのマイクロ雕刻。
一次効果	彫刻速度、深さ、一貫性を決定します。	極端な精度、最小限の熱拡散、鮮明な詳細を可能にします。

平均パワーとピークパワーの差を示す比較表。

2.レーザーパワーが切断と彫刻に重要である理由

レーザーパワーは、マシンがさまざまな材料をどれだけ効率的かつ効果的に切断または彫刻できるかを決定する上で重要な役割を果たします。厚い広葉樹をスライスする場合でも、コート紙に繊細なパターンをエッチングする場合でも、レーザーのワット数は、結果の深さ、速さ、クリーンさに直接影響します。

高ワットのレーザーは、より短い時間でより多くのエネルギーを供給できるため、ファイバーレーザーを使用する場合、10 mmアクリル、広葉樹、または特定の金属などの高密度または厚い材料を簡単に切断できます。低出力レーザーは、紙、革、布などの軽量素材に適しており、野蛮な強度よりも精度と繊細さが重要です。

ただし、より多くの電力が常に優れているとは限りません。ワット数が多すぎると、木や革に火傷を負い、アクリルやプラスチックに縁が溶けたり黄ばんだり、過熱により彫刻の細部がぼやけたりする可能性があります。電力が低すぎると、カットが完全に通過しない可能性があり、彫刻がかすかに見えたり、斑点があったりする可能性があり、マシンは複数のパスを必要とし、時間とエネルギーの両方を浪費する可能性があります。

理想的なパワー設定はバランスを取ります: きれいに処理するのに十分な強さでありながら、材料の品質と細部を維持するのに十分穏やかです。

2.1誤ったレーザーパワー設定によって引き起こされる一般的な問題

問題	原因	典型的な症状	推奨修正
焼き過ぎまたはチャリング	パワーが高すぎます。	焼けたエッジ、煙の跡、および過度の熱変形。	パワーを下げるか、速度を上げます。エアアシストを最適化します。
不完全な切断	パワーが低すぎます。	材料は完全に切断されていません。エッジは取り付けられたままです。	力を高めるか、または速度を減らして下さい。
彫刻の詳細の喪失	細かい機能にはパワーが高すぎます。	ぼやけた詳細、溶けた線、または融合したエッジ。	電力を削減するか、DPIを調整するか、グレースケールの電力制御を使用します。
表面の変色	パワーは材料感度と一致しません。	プラスチック、ライトウッド、または革の黄変または暗いマーク。	より低いパワー、より短いパルス、またはパルスモードを使用します。
材料ワーピング	過剰な熱入力。	加工後の材料の曲がり、カール、またはバックル。	平均パワーを下げるか、複数の浅いパスを使用します。
不十分な彫刻コントラスト	パワーが低すぎるか、パルスエネルギーが弱すぎる。	刻まれた領域には、目に見える深さやコントラストがありません。	力をわずかに高めるか、または速度を減らして下さい。
割れや破砕	脆い材料ではパワーが高すぎる。	アクリル、ガラス、またはセラミックスの亀裂。	より低いピークパワー、より短いパルス持続時間、および適切なフォーカスを使用します。
過度の煙またはすす	意図された高出力露出。	デザインの周りに重い煙と残留物が蓄積します。	エアアシストを使用し、速度とパワーのバランスを調整します。

誤ったレーザーパワー設定によって引き起こされる一般的な問題を示す表。

3.レーザーパワー设定を最适化する方法: ステップバイステップのガイド

最高の切断と彫刻の結果を得るには、レーザーパワー設定の最適化が不可欠です。これらの手順に従って、材料と機械の理想的な電力設定を体系的に見つけてください。

3.1ステップ1: 材料と厚さを特定する

異なった材料は異なってレーザーエネルギーを吸収します。たとえば、アクリルはきれいにカットされますが、圧倒されるとチャルしたり溶けたりする可能性がありますが、金属はより多くのエネルギーを反射し、より高いピーク電力を必要とする場合があります。レーザーパラメータを調整する前に、以下を決定します。

木材、アクリル、革、アルマイトアルミニウム、またはステンレス钢などの材料タイプ。
必要なパワーとスピードに影響を与える材料の厚さ。
可燃性、溶融しやすい、または変色する可能性があるかどうかなど、熱下での材料の挙動。

さまざまな素材でできることをご覧ください。

3.2ステップ2: メーカーまたはコミュニティの推奨設定から始める

テストする前に、レーザーマシンのマニュアルまたは信頼できるオンラインコミュニティを参照してください。多くのメーカーが提供ベースラインパラメータチャート共通の材料および厚さのため。

さらに、LaserMakerは、さまざまな素材と厚さに合わせて調整された、電力、速度、およびその他の主要なパラメーターを含む、推奨される設定の包括的なライブラリを提供します。これらのパラメータは、Thunder Laserチームによる広範なテストと最適化に基づいています。どこから始めればよいかわからない場合は、LaserMakerでこれらの事前に検証された設定を直接使用すると、時間を節約でき、一貫性のある高品質の結果を確保できます。

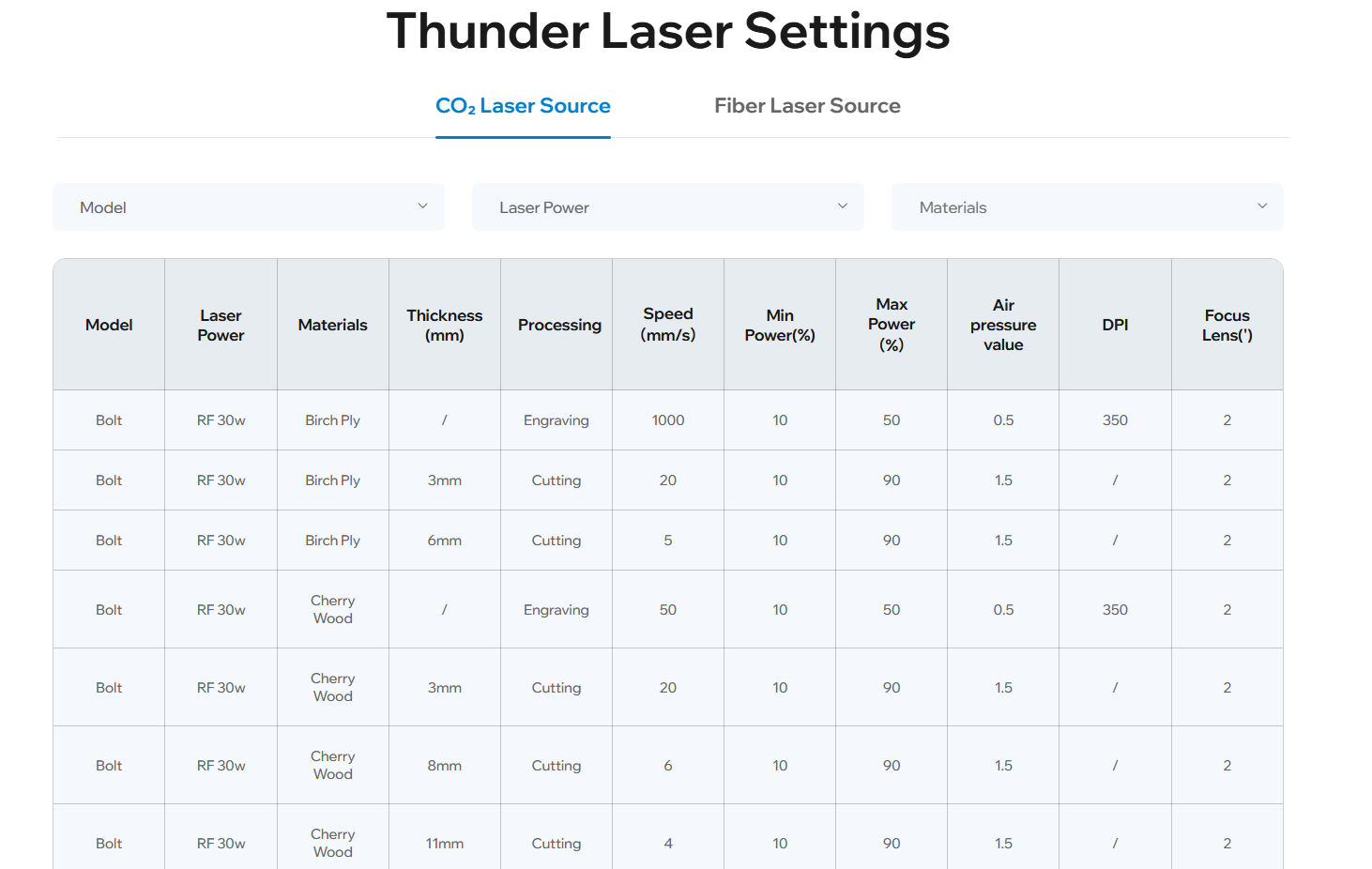

Thunder Laser parameter chart for laser power settings — サンダーレーザーによって提供されるパラメータチャートの写真。

3.3ステップ3: 材料テストグリッドを実行する

メーカーの推奨設定を参照した後、レーザー出力を微調整する最も効果的な方法は、制御された材料テストグリッドを実行することです。これには、速度を一定に保ちながら、レーザー出力などの1つのパラメーターを体系的に変更するサンプルパターン (多くの場合、正方形または長方形のマトリックス) を作成することが含まれます。

このように電力を分離することで、さまざまな電力レベルが特定の素材のカット深度、エッジ品質、および彫刻の明瞭さにどのように影響するかを明確に確認できます。

LaserMakerやLightBurnなどの多くの人気のあるレーザーソフトウェアプログラムは、このプロセスを自動化する組み込みのテストグリッドジェネレーターを提供します。これにより、材料の無駄とテスト時間を最小限に抑えながら、最適な設定をすばやく特定できます。

対応する結果と一緒に各パラメータを慎重に記録することを忘れないでください。時間の経過とともに、このプラクティスにより、材料と機械に合わせたパーソナライズされた電力設定ライブラリを構築できるようになり、将来のプロジェクトの効率が向上します。

続きを読む:Find the Best Laser Material Settings | Step by Step Guide

3.4ステップ4: テストグリッドを分析し、最適設定を選択します

テストグリッドが完了したら、結果を注意深く評価します。各パワースピードの組み合わせが材料にどのように影響するかを詳しく見てください。あなたの目標は、レーザーが不要な副作用なしにクリーンで効率的な処理を提供する「スイートスポット」を特定することです。

これらの重要な指標を探します。

バーンマークや溶融残留物なしでカットエッジをきれいにします。
はっきりとしたコントラストのシャープで一貫した彫刻ライン。
目に見える反り、ひび割れ、または表面劣化はありません。

材料が焼き過ぎ、アンダーカット、または一貫してマークされていない設定は避けてください。最高のパフォーマンスの組み合わせを特定したら、電力、速度、周波数、その他の関連する設定などの正確なパラメーターを記録します。後で再利用または改良できるように、材料の種類と厚さに基づいて設定に明確にラベルを付けます。

3.5ステップ5: 他のパラメータを微調整する

動作する出力速度の組み合わせを選択した後でも、サポートパラメーターを微調整するまで、レーザー処理は完全には最適化されません。これらには、焦点距離、エアアシスト、パス数が含まれます。

焦点距離: より厚い材料またはより深い彫刻の場合、わずかな焦点ずれがビームを広げ、切断プロファイルを柔らかくする可能性があります。精密なディテールのためには、シャープなフォーカスが重要です。

エアアシスト: 適切な気流は焦げを減らし、炎を防ぎ、レンズをよりきれいに保ちます。これは、木材、アクリル、革などの素材を扱うときに特に重要です。

パス数: 材料を焦がしたり歪めたりする可能性のある単一のパスで過剰なパワーを使用する代わりに、より低いパワーで複数のパスを使用することを検討してください。この制御されたアプローチは、多くの場合、よりクリーンなエッジとより高い詳細忠実度をもたらします。

これらのパラメーターをレーザー出力と一緒に調整することで、視覚的な結果と材料の完全性の両方をより適切に制御できます。

3.6ステップ6: 実際の資料で小エリアテストを実施する

材料の種類が同じであっても、材料の特性はバッチまたはサプライヤー間で異なる可能性があります。そのため、テストグリッドの結果に基づいて、使用する予定の正確な材料に対して小面積テストを実行することが重要です。

切断の深さ、表面仕上げ、および燃焼、融解、または変色の兆候を観察します。完全なジョブを開始する前に、それに応じて電源設定を調整して最適な結果を得る。

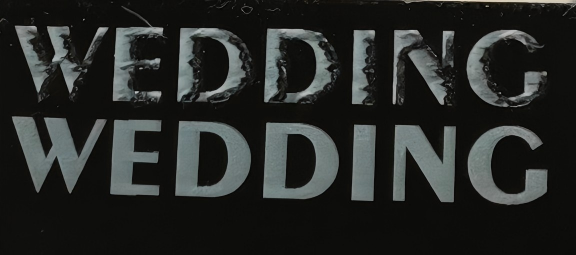

laser engraving test on black acrylic before starting a job — 仕事を始める前に黒いアクリルのレーザー雕刻テスト。

3.7ステップ7: パラメーターのプリセットを保存して名前を付ける

信頼できる設定が完了したら、時間をかけて適切に保存してください。メモリに頼らないでください。ほとんどのレーザーソフトウェアはパラメータープリセットをサポートしているため、正確な設定を保存してすばやく再利用できます。

素材の種類、厚さ、レンズ、パワー、スピード、特別なノートでプリセットに明確に名前を付けます。これにより、後で結果を再現しやすくなり、ワークショップ用の実用的な内部資料ライブラリを構築するのに役立ちます。

3.8ステップ8: 結果を監視し、時間の経過とともに調整する

今日うまく機能するレーザー設定は、永遠に完璧なままではないかもしれません。マシンが時間の経過とともに動作するため、自然な摩耗が徐々にパフォーマンスに影響を与える可能性があります。レーザーチューブは電力を失い、レンズが汚れ、光学的位置合わせがわずかにドリフトする可能性があります。これらの変化は、実際に材料に到達するエネルギーの量を変える可能性があります。

温度や湿度などの環境要因も、材料がレーザーエネルギーにどのように反応するかに影響を与える可能性があります。たとえば、木や革は湿気の多い日に多くの水分を含んでいる可能性があり、より暗い火傷跡や一貫性のない切断深さにつながります。

同じサプライヤーの材料でさえ、表面仕上げ、密度、または樹脂含有量がわずかに異なる場合があります。そのため、結果を定期的に監視することが重要です。燃焼の増加、切断深さの減少、または一貫性のない彫刻のコントラストに気付いた場合、設定にはわずかな調整が必要な場合があります。

クイックテストグリッドを再実行したり、光学系をクリーニングしたり、電力をわずかに下げたりすると、最適な結果が得られることがよくあります。レーザーパワーを最適化することは、一度だけの作業ではありません。フィードバックループです。積極的な活動を続けることで、マシンがジョブ全体で、時間の経過とともに一貫して高品質の結果を提供できるようになります。
