Common Laser Engraving Fill Modes You Should Know

塗りつぶしパターンとも呼ばれる塗りつぶしモードは、レーザーがデザイン内の立体領域をどのように彫刻するかを制御します。 レーザーが直線でスキャンするか、斜めに交差するか、形状の輪郭に従うかを決定します。 あなたが作る選択はあなたの彫刻時間を2倍にするか、それを半分に切ることができます。 また、滑らかで均一なテクスチャを縞模様または斑点のあるテクスチャに変えることもできます。

彫刻が不均一に見えたり、時間がかかりすぎたり、スキャンラインが表示されたりする場合は、問題がパワーやスピードではない可能性があります。 レーザー彫刻の塗りつぶしモードを設定する方法かもしれません。 この設定を選択して微調整する方法を学ぶことは、より速く、よりクリーンで、よりプロフェッショナルな彫刻結果のロックを解除する最も簡単な方法の1つです。

1.レーザー彫刻で充填モードが重要な理由

すべての塗りつぶしパターンが同じように作成されるわけではなく、あなたの選択は、プロフェッショナルに見えるデザインとそうでないデザインの違いを生むことができます。 異なるパターンは異なる表面効果を生み出す。 使用するレーザー彫刻充填モードは、レーザーの動き、熱の広がり、彫刻のすべての細部がどのように形成されるかを定義します。

適切に最適化されたフィルパスは、エッジを鮮明で均一に保ちながら、彫刻時間を劇的に短縮できます。 対照的に、選択が不十分な充填モードは、特に重いガントリーシステムでは、不均一な陰影、不均一な位置合わせ、または機械的振動を引き起こす可能性があります。

要するに、レーザー彫刻充填モードは、最終的な彫刻結果を直接形作ります。 正しいものを選ぶことは、効率だけではありません。 それは余分な試行錯誤なしであなたが望む外観を得ることについてです。

2.一般的なタイプのレーザー彫刻充填モード

適切なレーザー彫刻塗りつぶしモードを選択すると、滑らかでプロフェッショナルな彫刻と、斑点のあるイライラする結果との違いが生まれます。 レーザー彫刻で使用される充填モードの主なタイプは、その特性、利点、および潜在的な欠点とともにここにあります。

2.1単一方向の塗りつぶし

それがいかに働くか: レーザーは、単一の方向にスキャンする。 1行を完了すると、すぐに戻って次の行を開始します。

利点:

• 速い処理速度。
• 最小の熱歪み。
• 一貫した表面テクスチャ。

デメリット:

• より多くのアイドル旅行の動き。
• コーナーは過熱する可能性があります。

2.2方向への塗りつぶし

それがいかに働くか: レーザーは、各パス中に、左右にスイープする動きで彫刻し、左から右へ、右から左へ、両方向に彫刻します。

利点:

• アイドル移動時間の短縮により効率が向上しました。
• 彫刻時間は、単一方向の塗りつぶしと比較して約50% 短縮できます。

デメリット:

• 材料の特性に影響を与える可能性のある熱蓄積の強化。
• フォワードパスとリバースパスは、テクスチャの違いを生み出す可能性があります。

2.3クロスハッチ

それがいかに働くか: レーザーは最初に一方向に沿って充填し、次に最初の方向に垂直な2回目のパスを実行して、十字形のパターンを作成します。

利点:

• 非常に一貫したテクスチャで非常に均一なサーフェスを作成します。
• 刻まれた区域全体の精密な深さの制御を提供します。
• 方向バイアスを減らし、方向に関係なく均一な結果をもたらします。

デメリット:

• 単一方向の塗りつぶしよりも大幅に長くかかり、約2倍の時間がかかります。
• より複雑な動きは、長期的には機械の摩耗をわずかに増加させる可能性があります。

2.4スパイラル充填

それがいかに働くか: レーザーは中心から始まり、らせん状の経路で外側に移動します。

利点:

• 熱分布でも。
• 材料のエッジワーピングを最小限に抑えます。
• センターで高精度。

デメリット:

• 移動経路は複雑であるため、機械の精度が不十分な場合、パターンの歪みが発生する可能性があります。

一般的なレーザー彫刻充填モードの比較表。

3.レーザー彫刻充填モード設定を最適化するためのヒント

レーザー彫刻充填モードを最適化すると、彫刻速度と彫刻品質の両方に顕著な違いが生じる可能性があります。 次のヒントは、レーザーマシンからより良い結果を得るためにすぐに行うことができる実用的な調整に焦点を当てています。

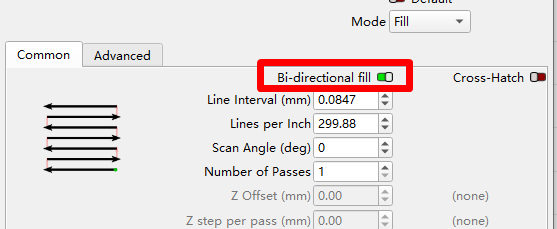

3.1双方向フィルを有効にして効率を高める

双方向充填モードを使用すると、レーザーは各行の先頭に戻ることなく、左から右、右から左の両方向に連続して彫刻できます。 この単純な調整により、特に大規模または単純なデザインでは、アイドル旅行を劇的に減らし、彫刻時間をほぼ半分に短縮できます。

双方向の塗りつぶしは一般的に効率的ですが、特定の材料または非常に詳細な設計でも、より均一な質感を維持するために単方向の塗りつぶしの恩恵を受ける場合があります。

3.2双方向オフセットを有効にして、彫刻結果を改善する

双方向充填モードで彫刻する場合、レーザーヘッドは左から右と右から左の両方をスキャンして生産をスピードアップします。 ただし、2つの方向間のわずかな機械的遅延またはタイミングの違いにより、双方向オフセットが発生する可能性があり、刻まれた線が完全に整列していません。

これは、特に小さなテキストや細かいグラフィックでは、かすかな影やダブルエッジとして表示されることがよくあります。 これを修正するには、ソフトウェアの双方向オフセット補償機能を有効にし、両方のスキャン方向が正確に一致するまで、オフセット値 (通常は0.02mmから0.05mmの間) を微調整します。

この簡単な調整により、エッジの定義を著しく鮮明にし、全体的な彫刻の明瞭さを向上させることができます。

3.3ガントリーシステムでクロスハッチを使用しないでください

ほとんどのCO2ガントリースタイルのレーザーマシンでは、Y軸がガントリー全体を移動する必要があります。ガントリーは重く、慣性が高くなります。 高速で繰り返されるY軸の動きは、機械的衝撃を引き起こし、位置決め精度を低下させ、機械の寿命を短くし、共振を増加させる可能性があります。

さらに、ほとんどのマシンはX軸のスキャンオフセットを補正しますが、Y軸にはこの機能がない可能性があり、エッジの位置ずれにつながる可能性があります。 これらの理由から、クロスハッチはすべてのレーザーマシン、特にガントリーシステムを備えたマシンに適しているわけではなく、均一性が重要な場合にのみ選択的に使用する必要があります。

関連する読書: 塗りつぶしレイヤーの刻印のベストプラクティスと注意すべき設定

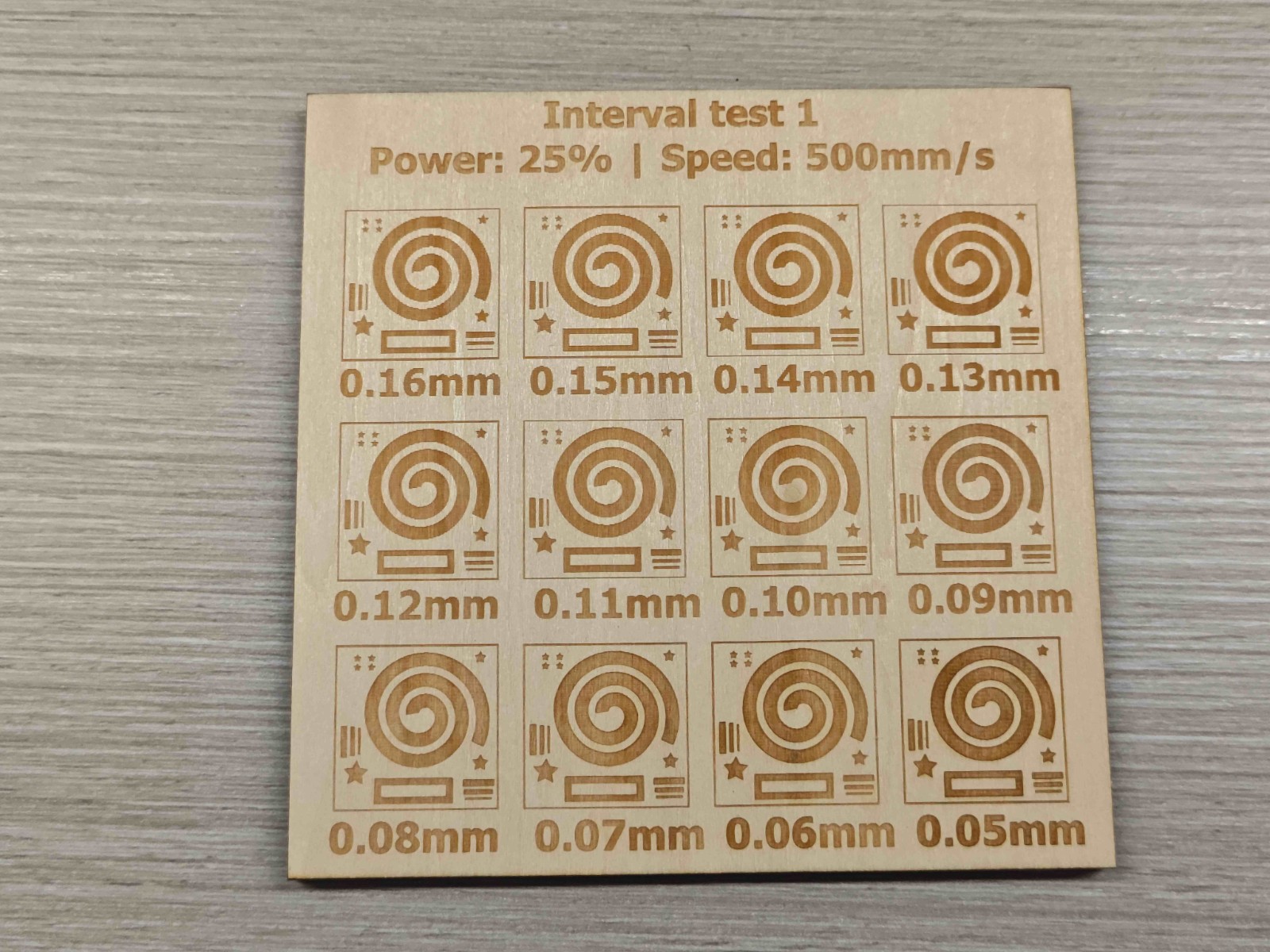

3.4詳細と速度のバランスをとるためにライン間隔を調整する

一方向または双方向の塗りつぶしなど、適切なレーザー彫刻塗りつぶしモードを選択したら、次のステップはその重要なパラメーターである線間隔を微調整することです。

線間隔 (刻まれた線の間隔) は、調整が最も簡単でありながら最も影響力のある設定の1つです。 狭い間隔は、細部と滑らかな表面を提供しますが、当然、彫刻時間が長くなります。 より広い間隔は生産をスピードアップしますが、微妙な詳細を減らす可能性があります。

材料とプロジェクトタイプごとに異なる間隔で実験することで、品質と効率の最適なバランスを見つけることができます。

3.5一貫した動きのためにスキャン角度を調整する

適切なレーザー彫刻充填モードを選択した後、適切なスキャン角度を設定することも同様に重要です。 スキャン角度は、レーザーが各ラインを満たす方向を決定し、機械的安定性と彫刻の均一性に直接影響します。

スキャン角度を0 ° または180 ° に設定すると、レーザーヘッドが水平方向に均等に移動し、不要な機械的応力を最小限に抑えることができます。 可能な場合は非標準の角度を避けてください。これらは、余分な動きの複雑さをもたらし、精度を低下させ、時間の経過とともに機械部品の摩耗を増加させる可能性があるためです。

適切なスキャン角度の調整により、他の塗りつぶし設定が補完され、精度と一貫性が維持されます。

3.6充填グループ化を最適化してアイドルムーブメントを減らす

塗りつぶしモードは個々の領域の刻印方法を制御しますが、塗りつぶしグループ化によって複数の刻印領域間の順序とパスが決まります。 一緒に、それらは全体的な彫刻のリズムを定義します。

適切なグループ化は、不必要な動きを最小限に抑え、特に複雑または多要素設計の場合、一貫した位置合わせを保証します。 さまざまなグループ化戦略をテストすることで、精度を損なうことなく、よりスムーズなワークフローとより短い彫刻サイクルを実現できます。

4.結論

レーザー彫刻充填モードを最適化することは、一貫した彫刻品質と効率的なワークフローを実現するための鍵です。 一方向、双方向、クロスハッチ、または別のパターンのいずれであっても、モードの選択は、スキャン戦略、ラインアライメント、表面テクスチャ、および全体的な精度に直接影響します。

レーザー彫刻充填モードがレーザーの動きにどのように影響するかを理解することで、情報に基づいた調整を行って、よりスムーズで高速で信頼性の高い彫刻結果を得ることができます。
