レーザー彫刻は、カスタマイズと製造に不可欠な技術となり、高い精度、柔軟性、および効率を提供しています。個人的なプロジェクト、クリエイティブな製品、または産業アプリケーションに取り組んでいるかどうかにかかわらず、コア原則、彫刻方法、材料、およびパラメーター設定を理解することで、結果を大幅に向上させることができます。

このレーザー彫刻ガイドは、彫刻、切断、マーキングの違いから、一般的な彫刻技術、業界アプリケーション、実用的な最適化のヒントまで、彫刻作業を開始および最適化するために必要な重要な知識の明確な概要を提供します。

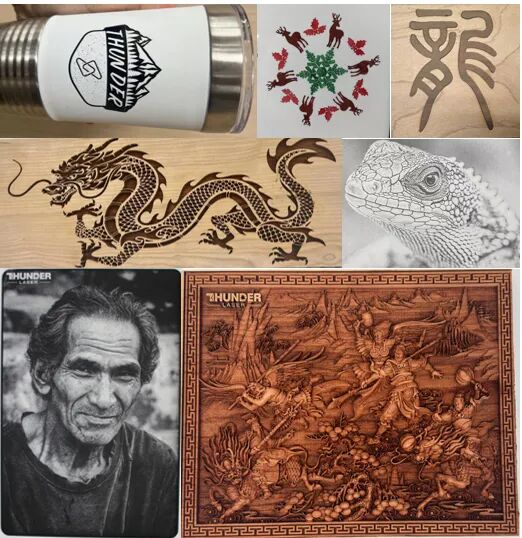

レーザー彫刻は、カスタマイズ、製品の装飾、識別、精密製造に広く使用されています。

1をクリックします。レーザー彫刻、切断、マーキングの違い

レーザー雕刻、レーザー切断、レーザーマーキングはしばしば一緒に言及されますが、それらは同じプロセスではありません。各メソッドは、さまざまな処理目標、移動戦略、およびパラメーター設定を使用します。

レーザー彫刻は通常、比較的低いレーザー出力で高い処理速度で動作します。などのパラメータを使用します。 DPI, 塗りつぶし方法, レーザー力, スピード、およびエアアシストをクリックします。レーザーヘッドは直線的なスキャンラインで移動したり、デザインパスをたどったりする可能性があるため、ロゴ、テキスト、写真、装飾パターン、詳細なアートワークに彫刻が最適です。

レーザー切断には、材料を切断するために、より高いレーザー出力とより強力なエアアシストが必要です。デザインの輪郭に沿って移動し、次のようなキー設定が含まれることがよくあります。レーザーオフセット、ピアスポイント、パワー、スピード、エアアシスト。このプロセスは、主にアウトラインの切断、中空パターンの作成、およびシート材料からの部品の分離に使用されます。

レーザーマーキングは通常、より低いレーザー出力とより低いエアアシスト強度を使用します。その処理速度は切断よりも速いが、通常は彫刻よりも遅い。主要なパラメータには、パワー、特に最小パワー、速度、およびエアアシストが含まれる。レーザーヘッドはデザインパスに沿って移動し、レーザーマーキングをラインアート、アウトライン、シリアル番号に適したものにし、ベクターデザインエッジを強化します。

プロセス	主な目的	典型的なパラメータ	一般的な用途
レーザー雕刻	素材の表面を削除または変更して、目に見えるデザインを作成します。	DPI、充填方法、パワー、スピード、およびエアアシスト。	ロゴ、写真、テキスト、装飾的なパターン、および詳細なアートワーク。
レーザー切断	輪郭に沿って材料をカットします。	パワー、スピード、エアアシスト、オフセット、およびカットパスの設定。	輪郭、中空パターン、製品部品、およびシート材料の切断。
レーザーマーキング	表面マーク、アウトライン、または識別コードを作成します。	パワー、最小パワー、スピード、エアアシスト。	ラインアート、シリアル番号、ロゴ、製品識別。

レーザー雕刻、レーザー切断、およびレーザーマーキングの比较。

2をクリックします。 7種類のレーザー彫刻技術

レーザー雕刻は、その精度と泛用性で知られています。パーソナライズされたカスタマイズと工業生産の両方でますます重要な役割を果たしています。ただし、この一見単純なプロセスの背後には、いくつかの異なる彫刻技術があります。

これらのカテゴリは相互に排他的ではありません。それらは、彫刻の深さ、視覚効果、パターンの種類、レーザーにさらされる領域など、さまざまな基準に基づいて分類されます。単一のレーザー彫刻片は、同時にいくつかの技術的特徴を含むことができる。

レーザー彫刻方法は、彫刻の深さ、パターンタイプ、および最終的な視覚効果によって分類できます。

これらの7つのレーザー彫刻技術を詳細に検討する前に、彫刻の深さと効果、パターンの種類、レーザー露光の領域の3つのコア要因によって区別されることを理解することが重要です。

たとえば、木製のスタンプは、ベクトルパターンに基づいていると同時に、凹型の彫刻と深型の彫刻の両方である可能性があります。次のセクションでは、レーザー彫刻の7つの一般的なタイプを1つずつ説明します。

2をクリックします。1浅い彫刻

浅い彫刻とは、比較的最小の深さ、通常は0をクリックします。5mm未満のレーザー彫刻を指します。通常、深い彫刻よりもレーザー出力が低い必要があります。レーザー強度が低いため、結果として得られるマークの色は通常明るいです。

レーザー彫刻に適したほとんどの材料は、浅い彫刻を受けることができます。厚さが限られているため、一部の薄い材料は浅い彫刻しかサポートできません。

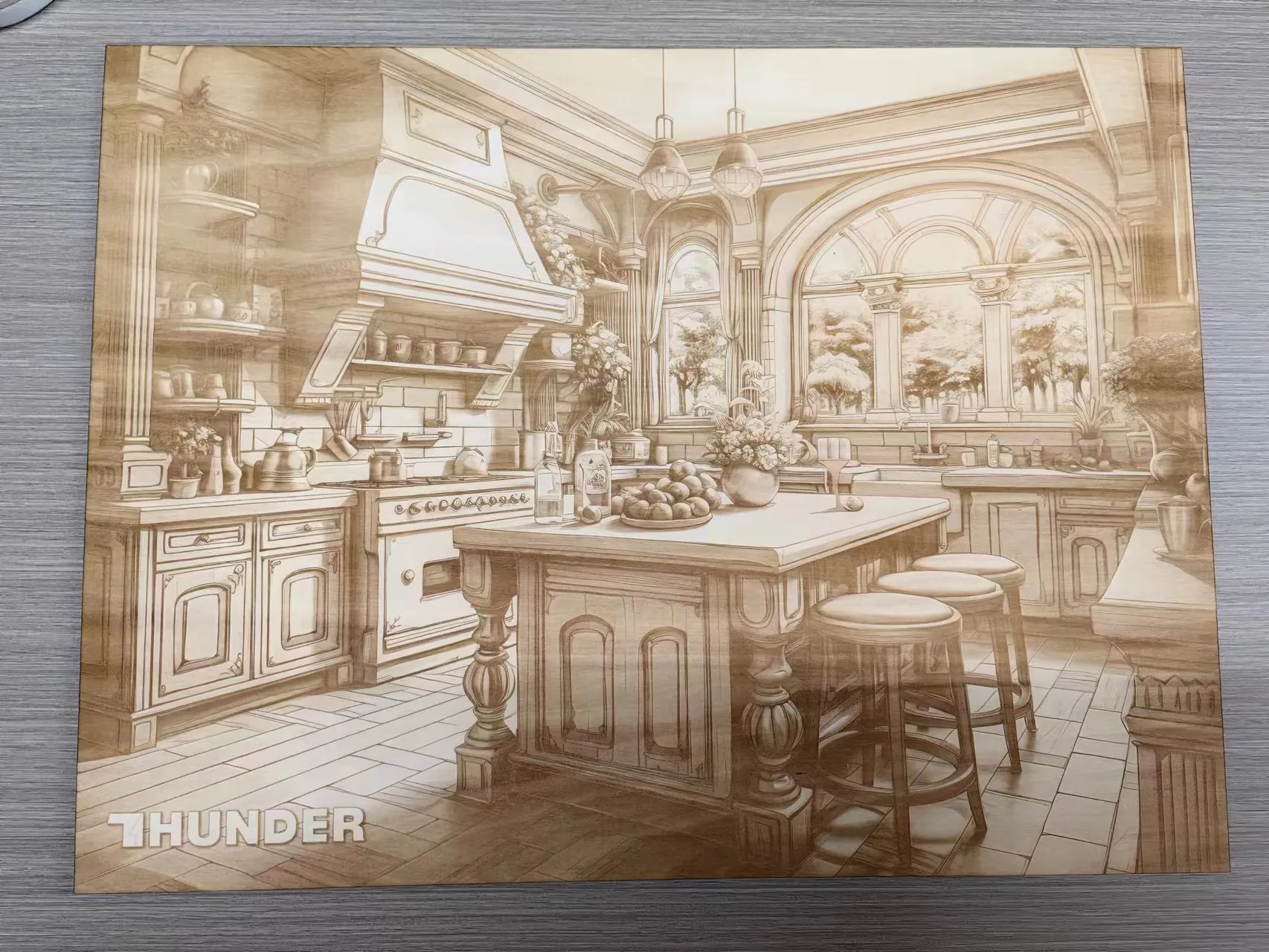

Shallow laser engraving example — 浅い彫刻は、限られた材料除去で軽い表面マークを作成します。

2をクリックします。2深い雕刻

深い彫刻とは、通常0をクリックします。5mm以上の深さのレーザー彫刻を指します。一般に、浅い彫刻よりも高いレーザー出力が必要です。パワーの増加は、彫刻の深さを高めるだけでなく、レーザーの素材への影響を強め、多くの場合、マークが暗くなり、視覚的なコントラストが強くなります。

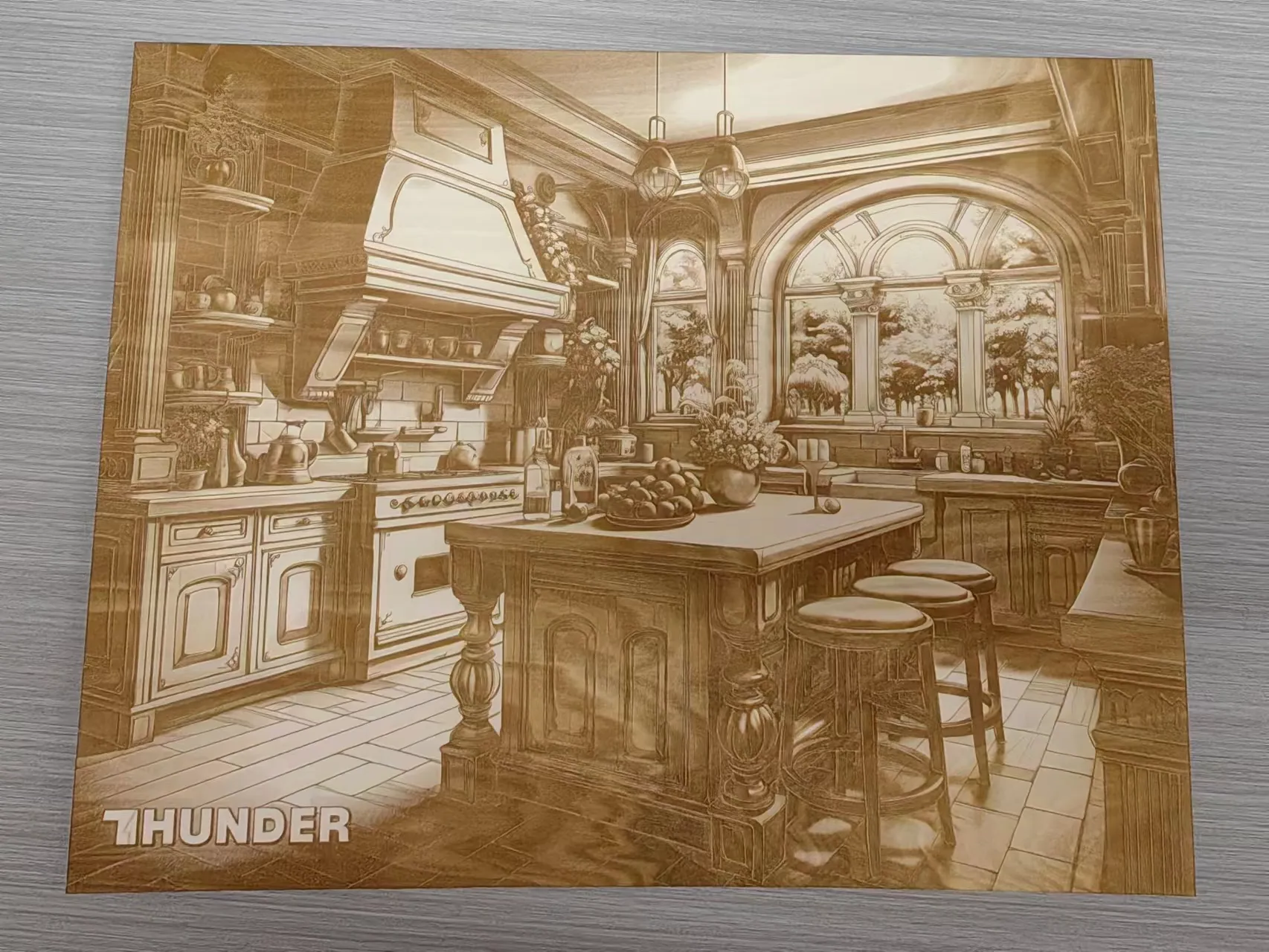

deep laser engraving example — 深い彫刻はより多くの材料を取り除き、より強い深さとコントラストを作成します。

深部彫刻は、スタンプ作成、顔料充填、装飾要素の象眼細り、埋め込みコンポーネント用のスペースの作成など、表面レベル以上の詳細を必要とするアプリケーションに適しています。

少なくとも2 mmの厚さを有する材料は、一般に、深い彫刻に適している。プロセスが構造的完全性を損なう可能性があるため、1 mmより薄い材料にはお勧めできません。

2をクリックします。3レリーフ彫刻

通常、より均一な深さで比較的平らな表面を生成する浅いまたは深い彫刻とは異なり、レリーフ彫刻は3次元効果を作成します。彫刻の深さはデザイン全体で著しく異なり、完成品に彫刻的な外観を与えます。

この効果は通常、設計プロセス中に深度マップと呼ばれる特殊なタイプの画像を使用することによって達成されます。レリーフ彫刻には、彫刻の深さの大幅な変動に対応するために、より厚い材料が必要です。深度範囲が大きいほど、最終的な3次元効果はより顕著になる。

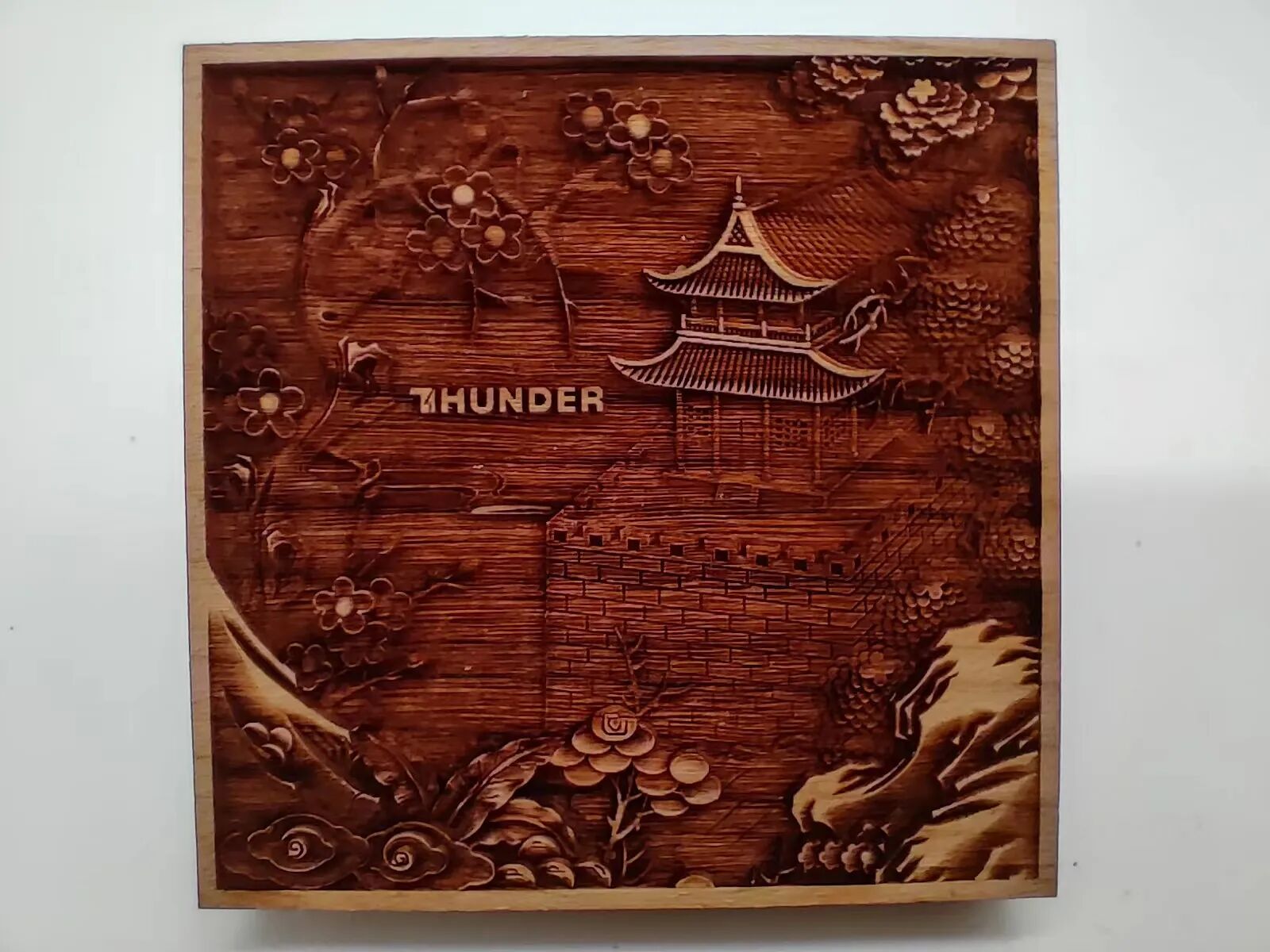

relief laser engraving example — レリーフ彫刻は、可変の深さを使用して3次元の外観を作成します。

2をクリックします。4ベクトル雕刻

ベクトル彫刻とは、ベクトルグラフィックに基づくレーザー彫刻を指します。ベクトルグラフィックは、数学的パスによって定義された点、線、曲線で構成される画像です。ピクセルに依存するラスター画像とは異なり、ベクターファイルは任意のサイズで明瞭さを保持し、精密作業に最適です。

ベクトルデザインは、デジタルペンツールを使用して描画するか、ベクターベースのソフトウェアから直接インポートできます。レーザーはベクトル線の正確な経路をたどるため、ベクトル彫刻は、形状の輪郭を描き、ラインアートを作成し、高精度と速度でクリーンで詳細なパターンを作成するのに特に役立ちます。

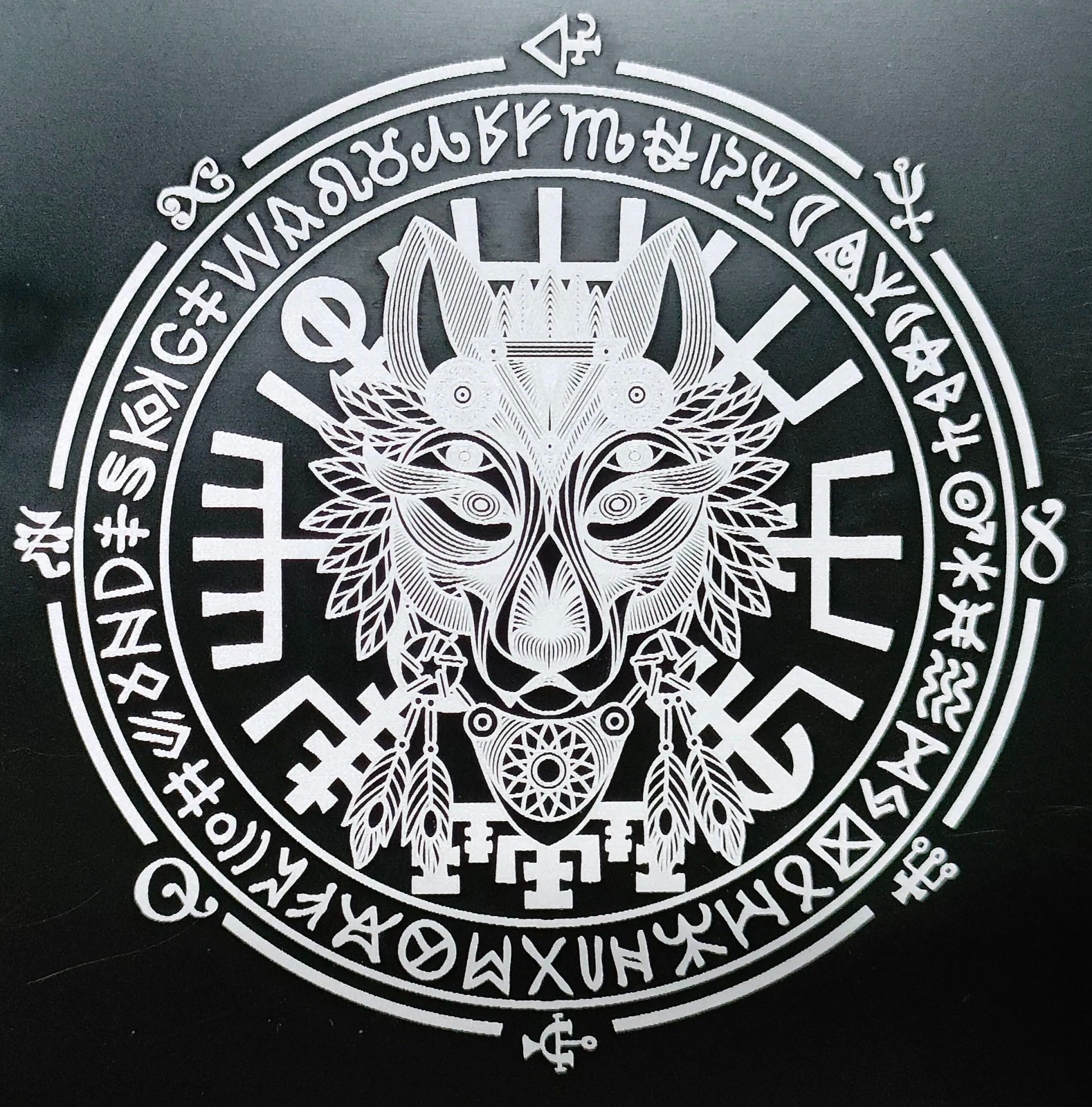

vector laser engraving example — ベクトル彫刻は、きれいなアウトラインと詳細なラインワークのための正確なパスをたどります。

2をクリックします。5写真の彫刻

写真の彫刻は、写真に基づいて画像を彫刻するプロセスです。ただし、すべての写真がレーザー彫刻に適しているわけではありません。未処理またはランダムに選択された写真を使用すると、彫刻の結果が悪くなることがよくあります。

高品質の写真彫刻を実現するには、鮮明な被写体と全体的な明るさの高解像度画像から始めます。適切な写真を選択した後、通常はさらなる画像処理が必要です。これには、最終的な刻印結果の詳細を改善するための構成、露出、コントラスト、およびシャープニングの調整が含まれる場合があります。

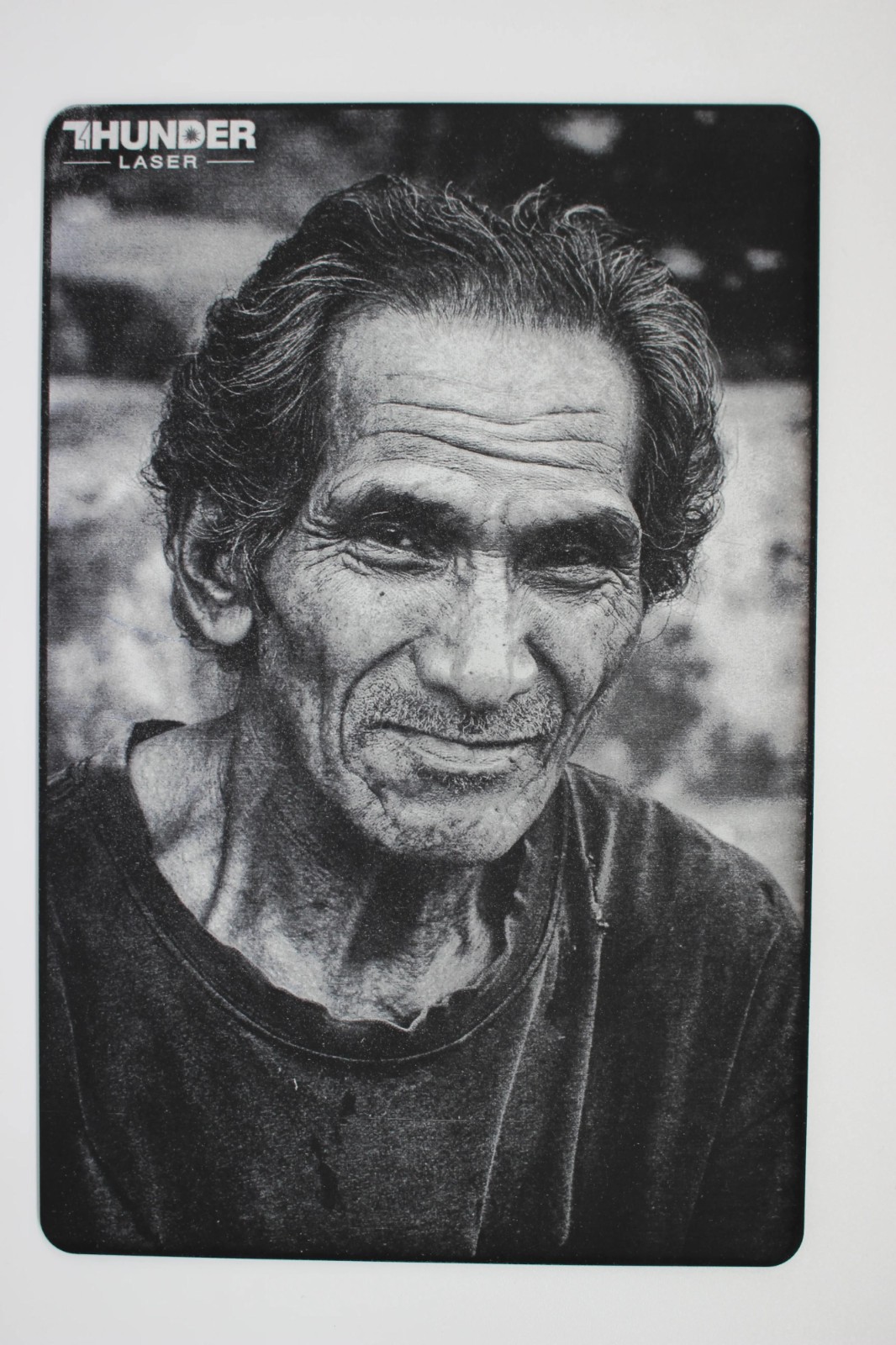

photo laser engraving example — 写真の彫刻には、より良い結果を得るには、鮮明な画像と適切な画像の準備が必要です。

2をクリックします。6引込められた彫刻

レーザー彫刻では、凹型彫刻とは、背景が手つかずのままで、レーザーがデザインを形成する領域からのみ材料を除去する手法を指します。これにより、刻まれたパターンが変色したり、材料表面に沈んだりするように見えます。

凹型雕刻は、最も一般的なレーザー雕刻方法の1つです。深い彫刻と組み合わせると、スタンプなどのアイテムを作成できます。このアイテムでは、テキストやグラフィック要素が表面の下に深く刻まれ、周囲の背景は元の高さにとどまります。

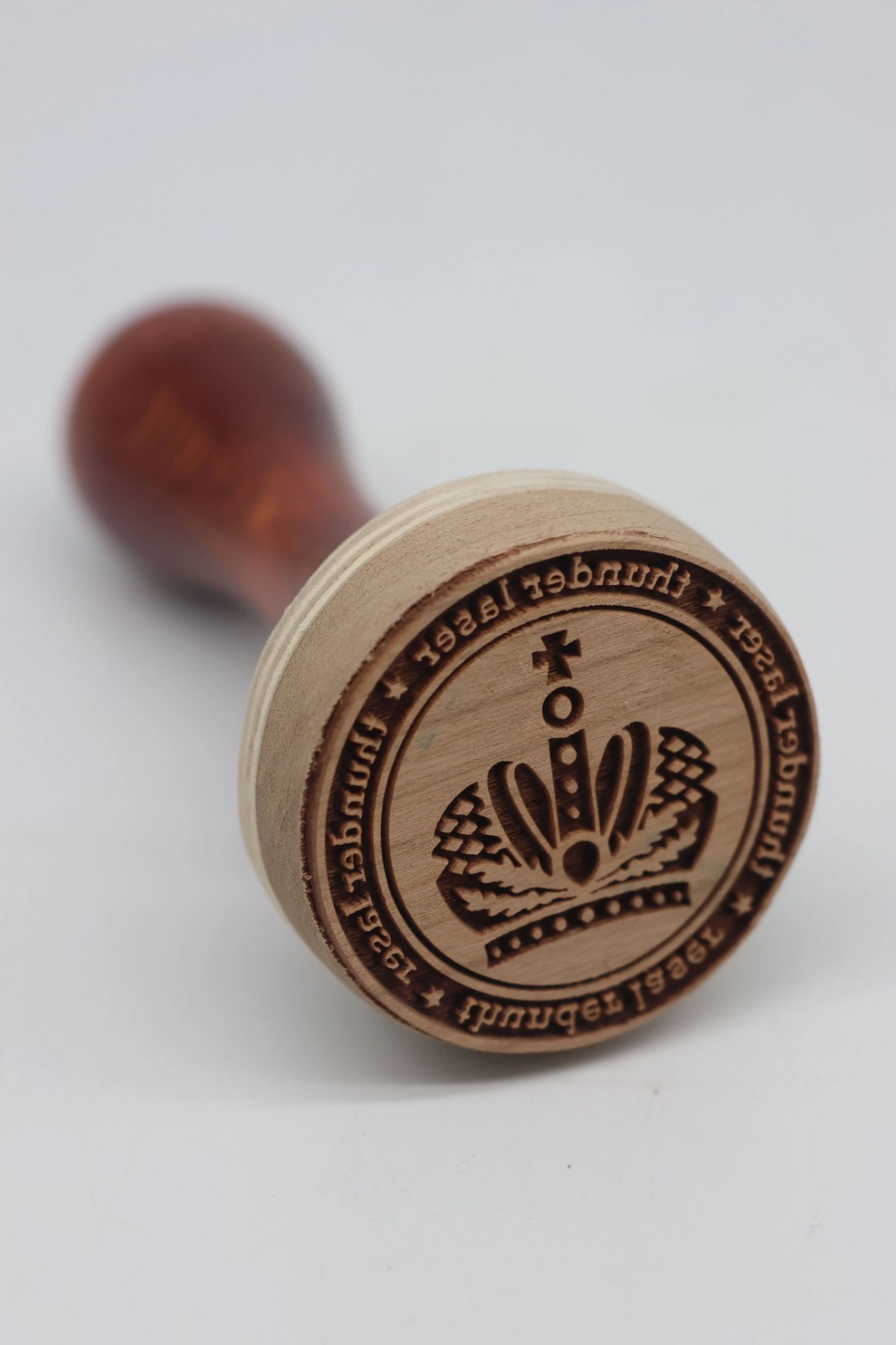

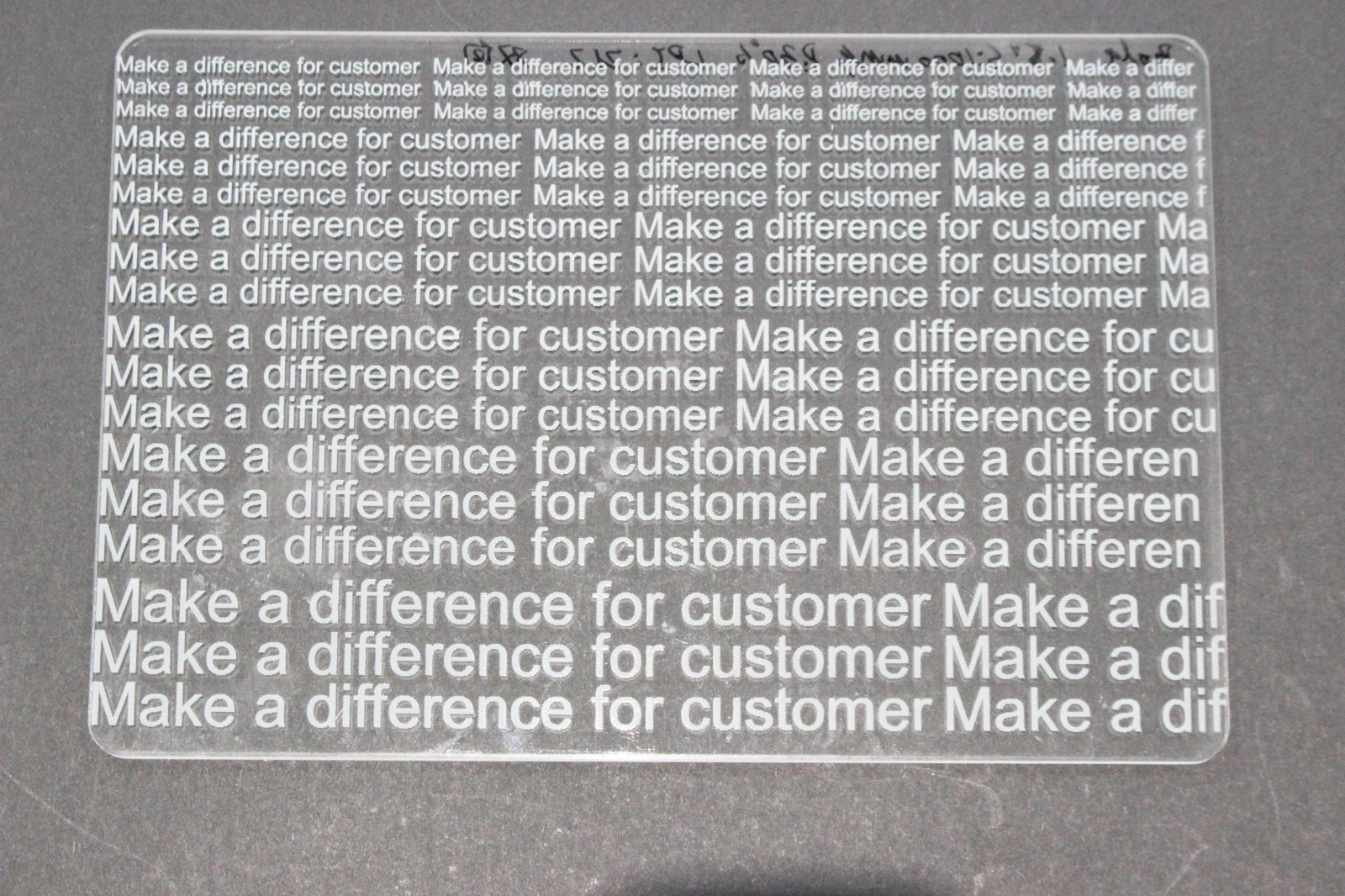

recessed laser engraving example — 凹型彫刻は、背景を変更せずにデザインエリアから素材を削除します。

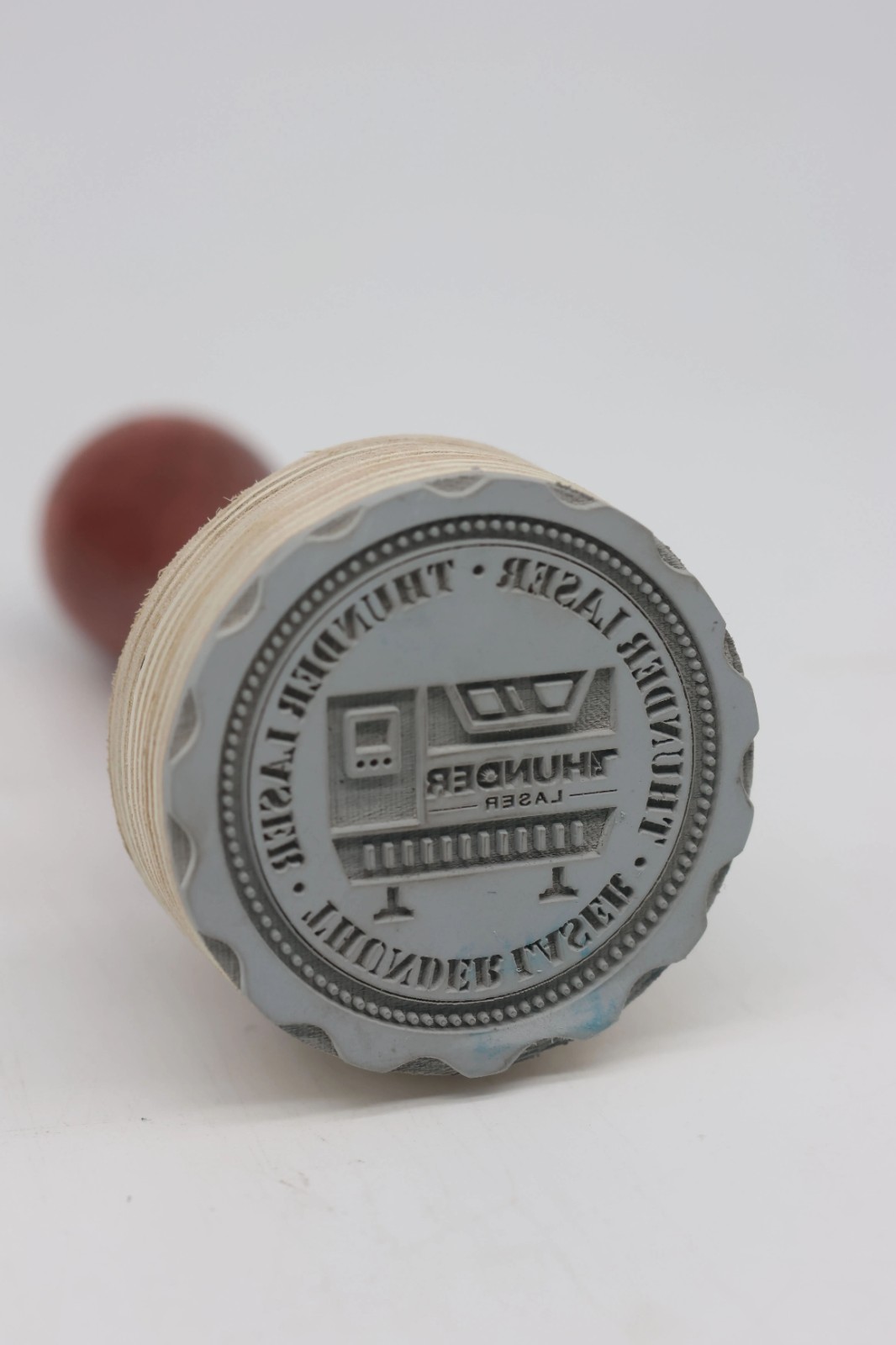

deep laser engraving & recessed laser engraving example — 深い凹型彫刻は、スタンプ作成や同様のアプリケーションに使用できます。

2をクリックします。7上げられた彫刻

上げ彫刻とは、デザイン自体が手つかずのままで、レーザーが背景から素材を取り除く手法を指します。これにより、背景が暗くなったり凹んでいるように見えるコントラストが作成され、デザインが元の色を維持したり、わずかに浮き彫りになったりします。

上げられた彫刻は、一般的に凹型彫刻よりも一般的ではありませんが、明確な視覚効果を提供します。深い彫刻と組み合わせると、カスタムスタンプなどの結果が得られます。この場合、背景が深く切り分けられ、テキストやグラフィックが隆起したままで、明確に定義されます。

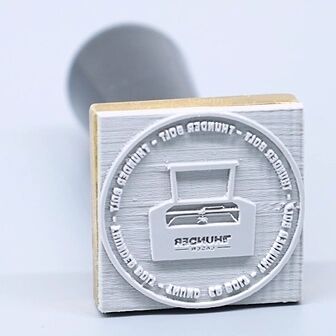

上げられた彫刻は、隆起したテキストまたはグラフィックでカスタムスタンプを作成できます。

3をクリックします。多くの産業におけるレーザー彫刻の応用

レーザー彫刻は、大規模な製造からパーソナライズされた製品のカスタマイズまで、幅広い業界で用途が広く不可欠なツールになっています。非接触性、高精度、効率のおかげで、レーザー彫刻は従来のワークフローを改善するだけでなく、新しいアプリケーションも可能にします。

3をクリックします。1工業用製造業

製造において、レーザー彫刻は、製品の識別、トレーサビリティ、および偽造防止のためのコアテクノロジーです。シリアル番号、製造日、ブランドロゴなど、金属、プラスチック、セラミックなどの素材に永続的なマーキングが可能になり、品質管理と完全なライフサイクル追跡がサポートされます。

3をクリックします。2アートとデザイン産業

レーザー彫刻は、アーティストやデザイナーに創造的な表現のための強力なツールを提供します。木、革、アクリル、紙などの素材に詳細なカスタムデザインを作成できるため、パーソナライズされたギフト、室内装飾、アートワーク、工芸品をサポートし、独自性とカスタマイズに対する需要の高まりに対応します。

3をクリックします。3エレクトロニクスおよび半導体産業

エレクトロニクス制造において、レーザー雕刻は、そのミクロンレベルの精度と非接触加工のために重要な役割を果たします。スマートフォンやラップトップなどの家電製品にロゴやボタン文字を刻印するだけでなく、プリント回路基板の細かいマーキング、マイクロカット、穴あけにも広く使用されています。

3をクリックします。4包装および消費財業界

レーザー彫刻は、高速で耐久性があり、耐改ざん性のあるマーキングでパッケージングを強化します。食品、飲料、医薬品、その他の商品のパッケージに明確な製造日、バッチ番号、QRコードを刻印し、トレーサビリティを向上させ、偽造との戦いに役立てることができます。

3をクリックします。5テキスタイルおよびアパレル産業

繊維業界では、レーザー彫刻は、従来の加工方法に代わる持続可能で革新的な代替手段を提供します。ウィスカーやフェージングなどのデニム仕上げの化学処理に取って代わり、さまざまな生地に複雑なパターンやテクスチャを刻印して、衣料品に視覚的な魅力と価値を加えることができます。

3をクリックします。6医療機器業界

レーザー彫刻は、高精度のマーキングと機能的な表面処理のために医療分野で重要です。手術器具、インプラント、カテーテル、およびその他のデバイスで使用され、識別コード、測定スケール、または滑り止めテクスチャを彫刻し、安全性、コンプライアンス、およびトレーサビリティをサポートします。

3をクリックします。7自動車および航空宇宙産業

自動車や航空宇宙などのハイエンド製造部門では、レーザー彫刻が必須コンポーネントの永久的なマーキングや偽造防止に使用されています。エンジン部品、航空機構造、およびその他の高価値材料に正確で耐久性のあるマーキングを提供し、厳しい条件下での耐久性に関する業界の厳しい要件を満たします。

3をクリックします。8新興アプリケーション産業

継続的な技術進歩により、レーザー彫刻は新しい分野に拡大し続けています。 3Dプリント部品の後処理やバイオテクノロジーにおけるマイクロ流体チップの製造などの分野でますます大きな役割を果たしており、レーザー彫刻が達成できることの限界を押し広げています。

ここでより多くの産業アプリケーションをSeeo!

4をクリックします。レーザー彫刻結果を最適化するためのヒント

レーザー彫刻がどこで使用されているかを理解した後、次のステップは、より良い機器の選択、パラメータ設定、材料の準備、および設計技術を通じて結果を改善する方法を学ぶことです。

高品質の彫刻を実現するには、優れた機械を選択する以上のものが必要です。それはまた右の選択に依存しますレーザーソース、処理パラメータの微調整、ソフトウェア設定の最適化、および材料の適切な準備。

4をクリックします。1適切なレーザーマシンを選択する

さまざまなレーザータイプは、さまざまな素材や彫刻のニーズに適しています。右を選択するレーザー雕刻机械より良い彫刻の結果を達成するための基本です。

CO2ガラス管レーザー: 木材、皮革、アクリル、ガラスなどのほとんどの非金属材料に适しています。
CO2 RFチューブレーザー: 木材、皮革、アクリル、ガラス、その他の非金属材料にも適していますが、ガラス管レーザーよりも細かい彫刻の詳細を提供します。
ブルーレーザー: 木材や革などの不透明な非金属材料、ステンレスなどの金属の彫刻に適しています。詳細について CO2レーザー対ダイオードレーザーをクリックします。
Qスイッチレーザー: 主にステンレス鋼、アルミニウム、チタンなどの金属用に設計されており、スレートやブラックアクリルなどの選択された非金属材料もサポートしています。
MOPAレーザー: ステンレス钢、チタン、アルミニウムなどの金属のカラーマーキングやブラックマーキングに适しています。
UVレーザー: プラスチック、ガラス、プリント基板などの材料に细かい雕刻に适しています。

どのマシンタイプがワークフローに適合するかわからない場合は、 Thunder レーザーマシン選択ガイドシステムを選択する前に。

詳細について RFレーザーの管の寿命をクリックします。

4をクリックします。2キーパラメータの調整

レーザー彫刻の品質は、いくつかの加工パラメータの影響を受けます。適切な調整により、最終結果を大幅に改善できます。

レーザーパワー: 過度の力は灼熱の原因となる可能性がありますが、不十分な力は浅いまたは不明瞭な彫刻につながる可能性があります。
刻印スピード: 速度が速すぎると彫刻の深さが減る可能性がありますが、速度が遅すぎると過熱や燃焼が発生する可能性があります。
DPI: DPIが低いと彫刻が不明瞭になる可能性がありますが、DPIが高すぎると処理時間が長くなり、特定の領域でオーバーバーニングやぼかしが発生する可能性があります。
充填方法: ラインフィルやクロスハッチフィルなどのさまざまな充填技術が、彫刻の均一性と処理時間に影響を与えます。

初心者にとっては、検証済みから始めることがしばしば役に立ちますレーザー材料设定テスト結果に基づいて、出力、速度、DPI、および充填方法を調整します。

4をクリックします。3材料の前処理および処理后

彫刻の結果は、異なる材料の表面特性によって強く影響を受ける可能性があります。彫刻の前後の適切な処理は、品質を最適化するのに役立ちます。

木材: 彫刻する前に表面を完全に砂できれいにしてください。後で透明なワニスまたはシーラントを塗布すると、外観が向上し、デザインが保護されます。
金属: 防錆処理やスクラッチ保護などの予防措置は、材料と彫刻の両方の完全性を維持するのに役立ちます。
ガラス: 彫刻する前に、湿ったペーパータオルまたは石鹸水の薄い層を表面に塗布すると、ひび割れのリスクを最小限に抑えることができます。
革: 一貫した彫刻を確実にするために、材料を適切に平らにします。革はまた、カビや劣化を防ぐために乾燥した環境で保管する必要があります。

4をクリックします。4デザインの最適化

彫刻ファイルの品質は、最終結果に重要な役割を果たします。デザインを最適化すると、彫刻の精度と詳細を大幅に向上させることができます。

ビットマップ彫刻の最適化: 高解像度画像を使用して、ぼやけや歪みを回避します。明確で詳細なビットマップは、レーザーが意図したパターンをより正確に再現するのに役立ちます。
ベクトル彫刻の最適化: 不要なノードまたはポイントを最小限に抑えながら、線がシャープでパスが滑らかであることを確認します。これにより、彫刻中のエラーが軽減され、カットまたはマークの全体的な品質が向上します。
コントラスト調整: 画像のコントラストを上げると、細部が強調され、刻印されたパターンがより明確で視覚的にクリアになります。
